Galas Blok Bantal

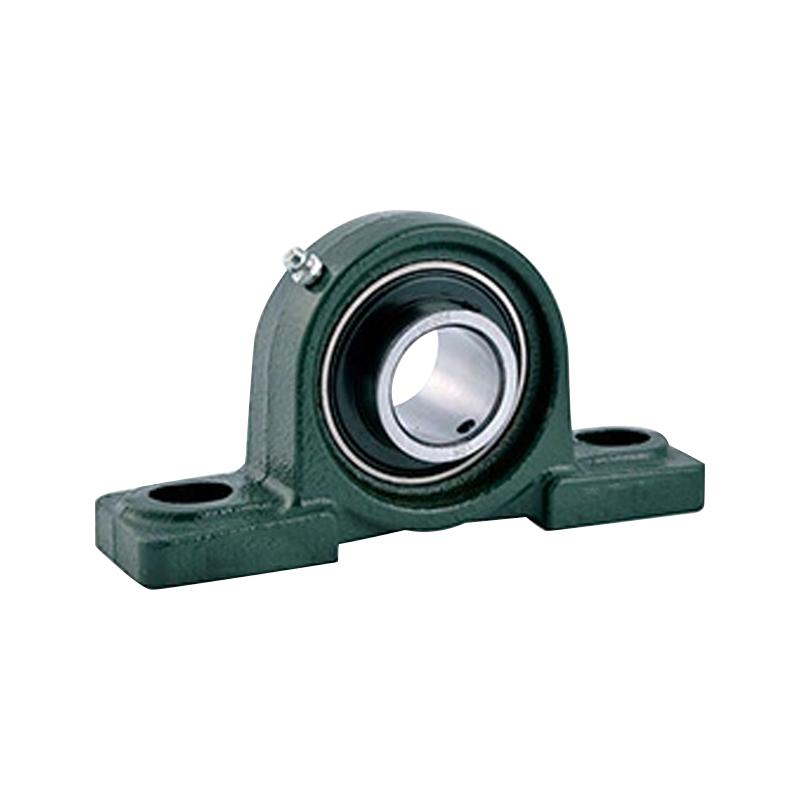

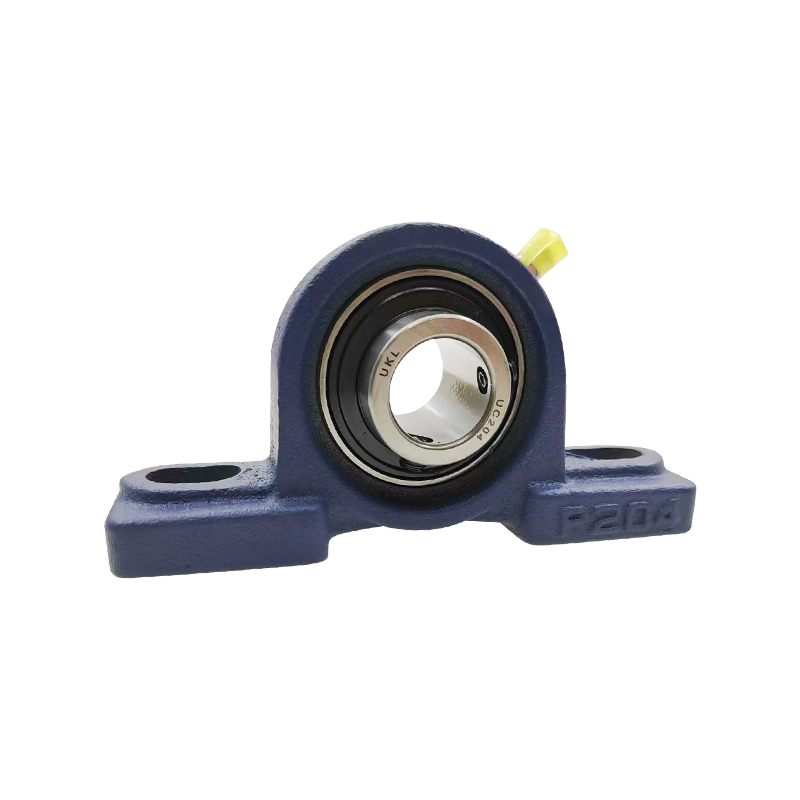

Galas blok bantal, juga dikenali sebagai blok plummer, ialah struktur sokongan yang direka untuk membantu menstabilkan aci berputar dengan menggunakan galas yang serasi dan pelbagai komponen yang berkaitan.

Galas jenis ini mengandungi blok pelekap (pillow block). Galas dipasang di dalam blok pelekap.

Galas blok bantal paling biasa digunakan dalam aplikasi tork rendah. Slot atau lubang di tapak galas atau kaki galas membolehkan pemasangan dan pelarasan mudah.

Contact Us Hubungi Kami
SEBELUM：Tiada produk sebelumnya SETERUSNYA：Galas Blok Bantal Asas yang diketuk
  • Spesifikasi
  • Hubungi Kami

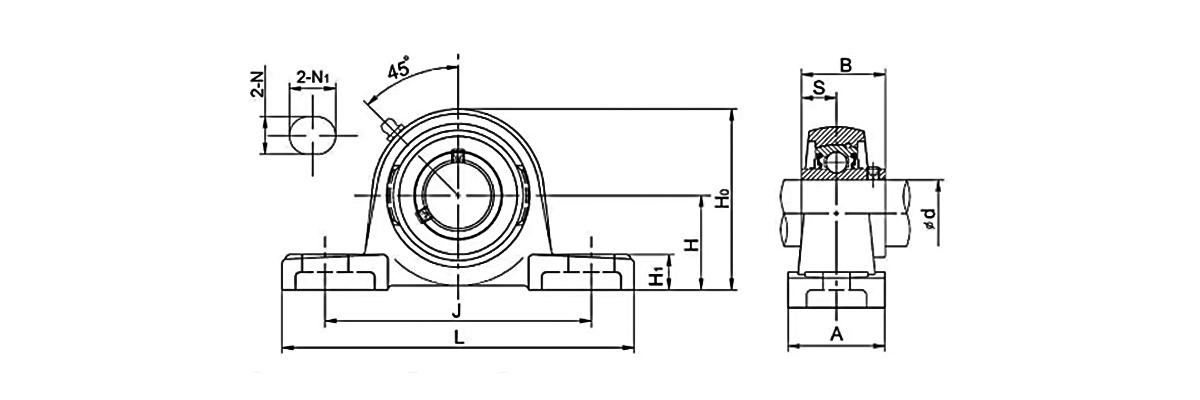

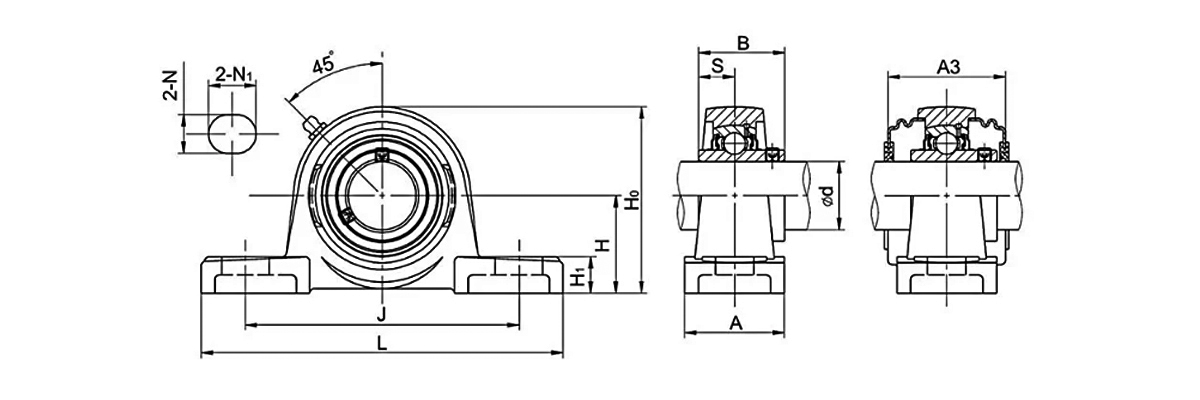

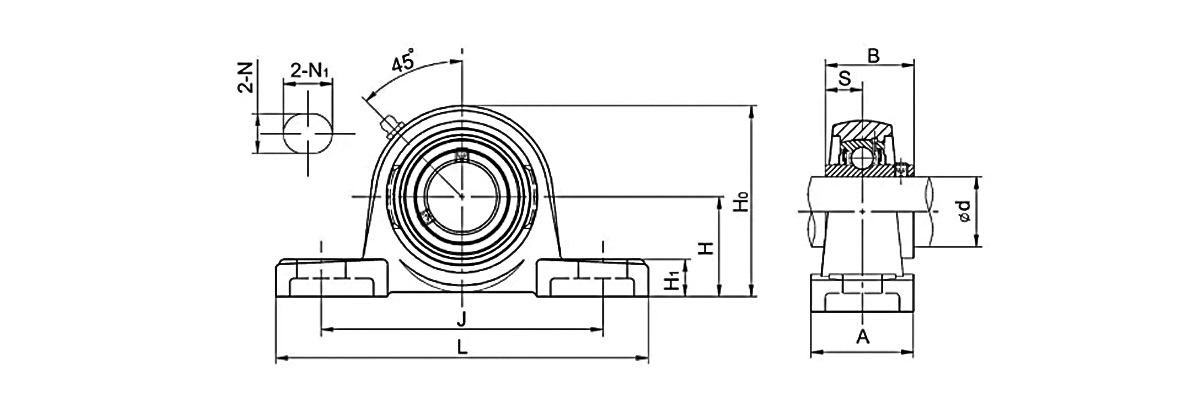

Unit No. Aci Dia Dimensi (mm) Bolt Saiz
(mm) 		Berat badan
(kg)
d H L J A N N1 H1 Ho B S A3
(dalam) (mm)
UCWP201 12 30.2 125 95 32 13 18 13 57 27.4 11.5 – M10 0.72
UCWP202 15 30.2 125 95 32 13 18 13 57 27.4 11.5 – M10 0.66
UCWP203 17 30.2 125 95 32 13 18 13 57 27.4 11.5 – M10 0.66
UCP201 12 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.76
UCP201-8 1/2 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.76
UCP202 15 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.74
UCP202-9 16/9 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.74
UCP202-10 5/8 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.74
UCP203 17 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.72
UCP203-11 16/11 30.2 127 95 38 13 19 14 61 31 12.7 – M10 0.72
UCP204 20 33.3 127 95 38 13 19 14 64 31 12.7 46.4 M10 0.7
UCP204-12 3/4 33.3 127 95 38 13 19 14 64 31 12.7 46.4 M10 0.7
UCP205 25 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP205-14 7/8 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP205-15 15/16 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP205-16 1 36.5 140 105 38 13 19 15 71 34.1 14.3 48 M10 0.76
UCP206 30 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-17 1-1/16 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-18 1-1/8 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-19 1-3/16 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP206-20 1-1/4 42.9 160 121 44 17 21 16 82 38.1 15.9 52 M14 1.25
UCP207 35 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-20 1-1/4 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-21 1-5/16 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-22 1-3/8 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP207-23 1-7/16 47.6 167 126 48 17 21 17 92 42.9 17.5 59 M14 1.55
UCP208 40 49.2 180 137 52 17 21 18 99 49.2 19 68.2 M14 1.9
UCP208-24 1-1/2 49.2 180 137 52 17 21 18 99 49.2 19 68.2 M14 1.9
UCP208-25 1-16/9 49.2 180 137 52 17 21 18 99 49.2 19 68.2 M14 1.9
UCP209 45 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP209-26 1-5/8 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP209-27 1-16/11 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP209-28 1-3/4 54 190 146 54 17 21 20 106 49.2 19 70 M14 2.2
UCP210 50 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP210-30 1-7/8 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP210-31 1-15/16 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP210-32 2 57.2 206 159 60 20 25 21 114 51.6 19 76 M16 2.75
UCP211 55 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP211-32 2 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP211-34 2-1/8 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP211-35 2-3/16 63.5 217 172 60 20 25 23 125 55.6 22.2 76 M16 3.3
UCP212 60 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP212-36 2-1/4 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP212-38 2-3/8 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP212-39 2-7/16 69.9 238 186 70 20 25 24 137 65.1 25.4 89 M16 4.7
UCP213 65 76.2 262 203 70 25 30 26 149 65.1 25.4 89 M20 5.6
UCP213-40 2-1/2 76.2 262 203 70 25 30 26 149 65.1 25.4 89 M20 5.6
UCP214 70 79.4 266 210 72 25 30 27 155 74.6 30.2 98 M20 6.6
UCP214-44 2-3/4 79.4 266 210 72 25 30 27 155 74.6 30.2 98 M20 6.6
UCP215 75 82.6 274 217 74 25 30 28 162 77.8 33.3 97 M20 7.3
UCP215-47 2-15/16 82.6 274 217 74 25 30 28 162 77.8 33.3 97 M20 7.3
UCP215-48 3 82.6 274 217 74 25 30 28 162 77.8 33.3 97 M20 7.3
UCP216 80 88.9 292 232 78 25 30 30 174 82.6 33.3 110 M20 9
UCP217 85 95.2 310 247 83 25 28 32 186 85.7 34.1 114.2 M20 10.8
UCP217-52 3-1/4 95.2 310 247 83 25 28 32 186 85.7 34.1 114.2 M20 10.8
UCP218 90 101.6 326 262 88 27 30 33 198 96 39.7 124 M22 13
UCP218-56 3-1/2 101.6 326 262 88 27 30 33 198 96 39.7 124 M22 13
UCP220 100 115 380 305 95 30 36 40 225 108 42 – M24 16

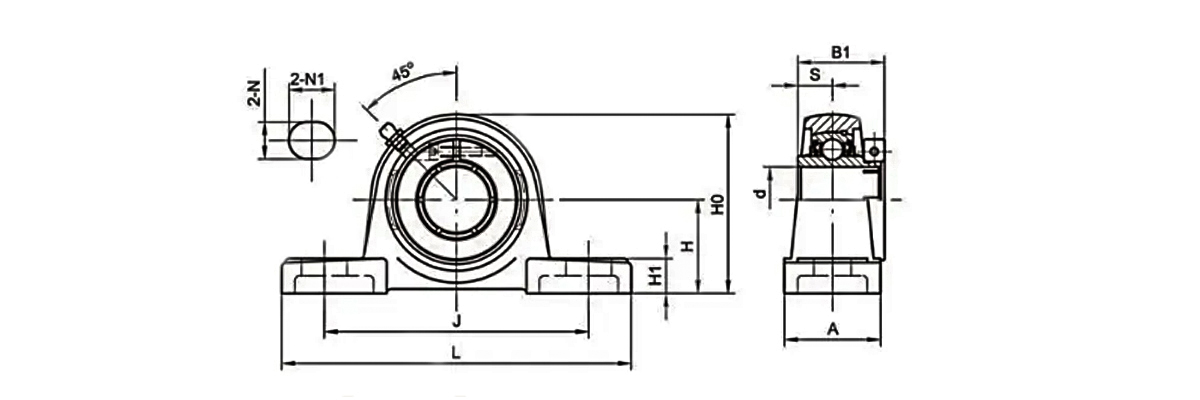

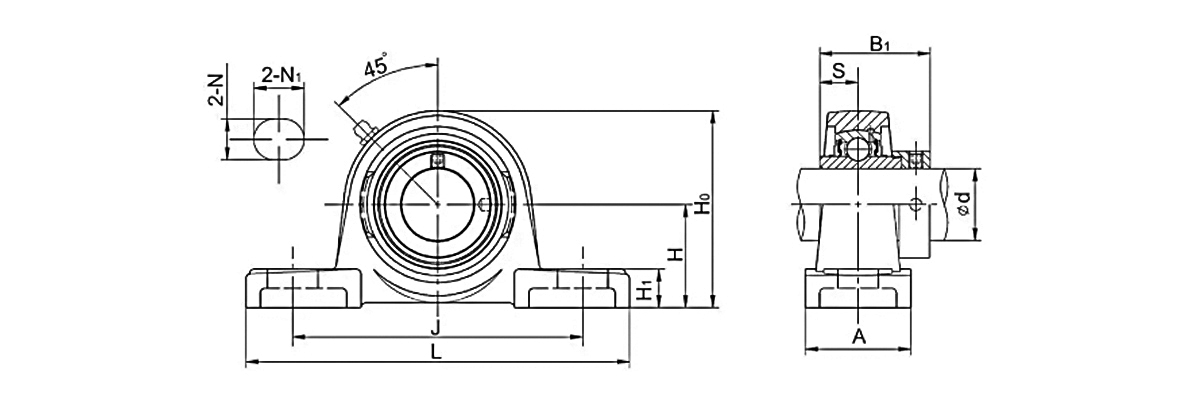

Unit No. Aci Dia Dimensi (mm) Bolt Saize
(mm) 		Berat badan
(kg)
d H L J A N N1 H1 Ho B1 S
(dalam) (mm)
NAP201 12 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP201-8 1/2 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP202 15 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP202-9 16/9 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP202-10 5/8 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP203 17 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP203-11 16/11 30.2 127 95 38 13 19 14 61 43.7 17.1 M10 0.72
NAP204 20 33.3 127 95 38 13 19 14 64 43.7 17.1 M10 0.72
NAP204-12 3/4 33.3 127 95 38 13 19 14 64 43.7 17.1 M10 0.72
NAP205 25 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP205-14 7/8 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP205-15 15/16 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP205-16 1 36.5 140 105 38 13 19 15 71 44.4 17.5 M10 0.8
NAP206 1-1/16 30 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP206-18 1-1/8 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP206-19 1-3/16 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP206-20 1-1/4 42.9 160 121 44 17 21 6 82 48.4 18.3 M14 1.35
NAP207 35 47.6 167 126 44 17 21 6 82 51.1 18.8 M14 1.7
NAP207-20 1-1/4 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP207-21 1-5/16 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP207-22 1-3/8 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP207-23 1-7/16 47.6 167 126 48 17 21 17 92 51.1 18.8 M14 1.7
NAP208 40 49.2 180 137 52 17 21 18 99 56.3 21.4 M14 2
NAP208-24 1-1/2 49.2 180 137 52 17 21 18 99 56.3 21.4 M14 2
NAP208-25 1-16/9 49.2 180 137 52 17 21 18 99 56.3 21.4 M14 2
NAP209 45 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP209-26 1-5/8 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP209-27 1-16/11 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP209-28 1-3/4 54 190 146 54 17 21 20 106 56.3 21.4 M14 2.42
NAP210 50 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP210-30 1-7/8 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP210-31 1-15/16 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP210-32 2 57.2 206 159 60 20 25 21 114 62.7 24.6 M16 2.75
NAP211 55 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP211-32 2 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP211-34 2-1/8 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP211-35 2-3/16 63.5 217 172 60 20 25 23 125 71.4 27.8 M16 3.56
NAP212 60 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP212-36 2-1/4 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP212-38 2-3/8 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP212-39 2-7/16 69.9 238 186 70 20 25 24 137 77.8 31 M16 5.2
NAP213 65 76.2 262 203 70 25 30 26 149 85.7 34.3 M20 6.3
NAP213-40 2-1/2 76.2 262 203 70 25 30 26 149 85.7 34.3 M20 6.3
NAP214 70 79.4 266 210 72 25 30 27 155 85.7 34.3 M20 7
NAP214-44 2-3/4 79.4 266 210 72 25 30 27 155 85.7 34.3 M20 7
NAP215 75 82.6 274 217 74 25 30 28 162 92.1 37.3 M20 7.8
NAP215-47 2-15/16 82.6 274 217 74 25 30 28 162 92.1 37.3 M20 7.8
NAP215-48 3 82.6 274 217 74 25 30 28 162 92.1 37.3 M20 7.8

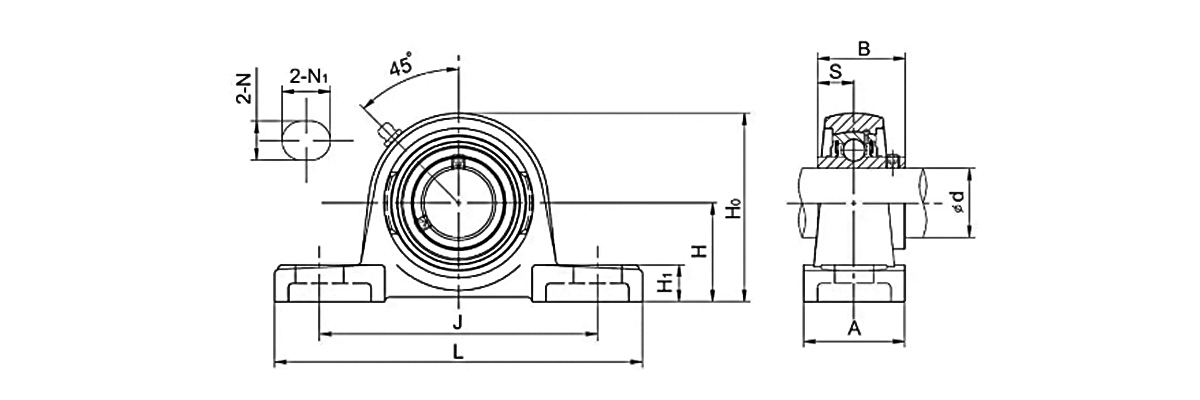

Unit No. Aci Dia Dimensi (mm) Bolt Saize
(mm) 		Berat badan
(kg)
d H L J A N N1 H1 Ho B1 S
(dalam) (mm)
UEP204 20 33.3 127 95 38 13 19 14 64 33 12.7 M10 0.68
UEP204-12 3/4 33.3 127 95 38 13 19 14 64 33 12.7 M10 0.68
UEP205 25 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP205-14 7/8 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP205-15 15/16 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP205-16 1 36.5 140 105 38 13 19 15 71 35.4 14.3 M10 0.86
UEP206 30 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-17 1-1/16 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-18 1-1/8 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-19 1-3/16 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP206-20 1-1/4 42.9 160 121 44 17 21 16 82 39.8 15.9 M14 1.2
UEP207 35 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-20 1-1/4 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-21 1-5/16 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-22 1-3/8 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP207-23 1-7/16 47.6 167 126 48 17 21 17 92 43.9 17.5 M14 1.6
UEP208 40 49.2 180 137 52 17 21 18 99 50.2 19 M14 2
UEP208-24 1-1/2 49.2 180 137 52 17 21 18 99 50.2 19 M14 2
UEP208-25 1-16/9 49.2 180 137 52 17 21 18 99 50.2 19 M14 2
UEP209 45 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP209-26 1-5/8 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP209-27 1-16/11 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP209-28 1-3/4 54 190 146 54 17 21 20 106 50.2 19 M14 2.32
UEP210 50 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP210-30 1-7/8 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP210-31 1-15/16 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP210-32 2 57.2 206 159 60 20 25 21 114 52.6 19 M16 2.91
UEP211 55 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP211-32 2 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP211-34 2-1/8 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP211-35 2-3/16 63.5 217 172 60 20 25 23 125 56.6 22.2 M16 3.65
UEP212 60 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87
UEP212-36 2-1/4 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87
UEP212-38 2-3/8 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87
UEP212-39 2-7/16 69.9 238 186 70 20 25 24 137 66.6 25.4 M16 4.87

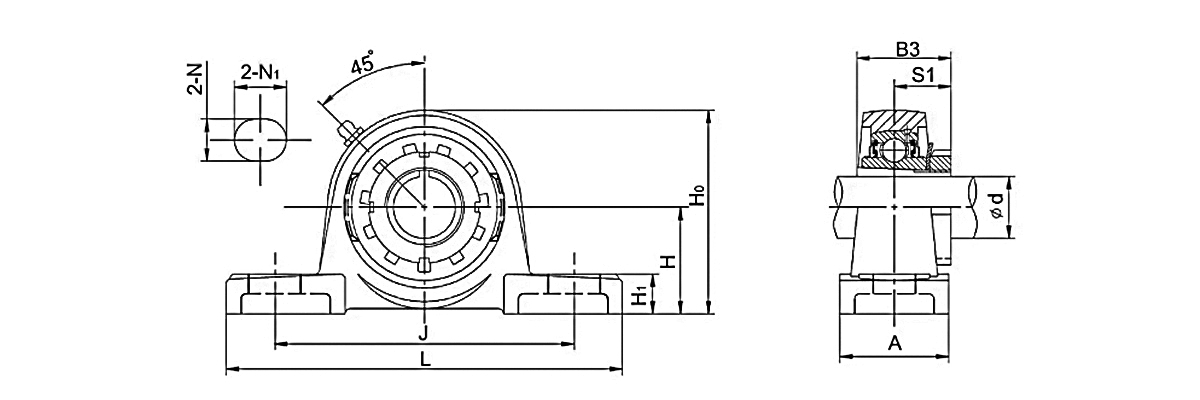

Unit No. Aci Dia Dimensi (mm) Bolt Saize
(mm) 		Berat badan
(kg)
d H L J A N N1 H1 Ho B3 S1
(dalam) (mm)
UKP205 H2305 20 36.5 140 105 38 13 19 15 71 35 18.5 M10 0.83
UKP205 HE2305 3/4 36.5 140 105 38 13 19 15 71 35 18.5 M10 0.83
UKP206 H2306 25 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP206 HS2306 7/8 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP206 HA2306 15/16 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP206 HE2306 1 42.9 160 121 44 17 21 6 82 38 20.5 M14 1.3
UKP207 H2307 30 47.6 167 126 48 17 21 17 92 43 22.5 M14 1.5
UKP207 HE2307 1-1/8 47.6 167 126 48 17 21 17 92 43 22.5 M14 1.5
UKP207 HS2307 1-3/16 47.6 167 126 48 17 21 17 92 43 22.5 M14 1.5
UKP208 H2308 35 49.2 180 137 53 17 21 18 99 46 24.5 M14 2
UKP208 HE2308 1-1/4 49.2 180 137 53 17 21 18 99 46 24.5 M14 2
UKP208 HS2308 1-3/8 49.2 180 137 53 17 21 18 99 46 24.5 M14 2
UKP209 H2309 40 54 190 146 54 17 21 20 106 50 26 M14 2.3
UKP209 HA2309 1-7/16 54 190 146 54 17 21 20 106 50 26 M14 2.3
UKP209 HE2309 1-1/2 54 190 146 54 17 21 20 106 50 26 M14 2.3
UKP210 H2310 45 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP210 HS2310 1-5/8 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP210 HA2310 1-16/11 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP210 HE2310 1-3/4 57.2 206 159 60 20 25 21 114 55 27.5 M16 3
UKP211 H2311 50 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP211 HS2311 1-7/8 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP211 HA2311 1-15/16 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP211 HE2311 2 63.5 217 172 60 20 25 23 125 59 28.5 M16 3.5
UKP212 H2312 55 69.9 238 186 70 20 25 25 137 62 31 M16 4.7
UKP212 HS2312 2-1/8 69.9 238 186 70 20 25 25 137 62 31 M16 4.7
UKP213 H2313 60 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP213 HA2313 2-3/16 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP213 HE2313 2-1/4 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP213 HS2313 2-3/8 76.2 262 203 70 25 30 26 149 65 32 M20 5.9
UKP215 H2315 65 82.6 274 217 74 25 30 28 162 73 35.5 M20 7.6
UKP215 HA2315 2-7/16 82.6 274 217 74 25 30 28 162 73 35.5 M20 7.6
UKP215 HE2315 2-1/2 82.6 274 217 74 25 30 28 162 73 35.5 M20 7.6
UKP216 H2316 70 88.9 292 232 78 25 30 30 174 78 39 M20 9.2
UKP216 HA2316 2-11/16 88.9 292 232 78 25 30 30 174 78 39 M20 9.2
UKP216 HE2316 2-3/4 88.9 292 232 78 25 30 30 174 78 39 M20 9.2
UKP217 H2317 75 95.2 310 247 83 25 28 32 186 82 40 M20 10.93
UKP218 H2318 80 101.6 326 262 88 27 30 33 198 86 42 M22 12.65

Unit No. Aci Dia Dimensi (mm) Bolt Saize Berat badan
d H L J A N N1 H1 Ho B S (mm) (kg)
(dalam) (mm)
UCPX05 25 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-13 13/16 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-14 7/8 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-15 15/16 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX05-16 1 44.4 159 119 51 17 20 18 85 38.1 15.9 M14 1.5
UCPX06 30 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-17 1-1/16 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-18 1-1/8 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-19 1-3/16 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX06-20 1-1/4 47.6 175 127 57 17 20 20 93 42.9 17.5 M14 2.1
UCPX07 35 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX07-21 1-5/16 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX07-22 1-3/8 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX07-23 1-7/16 54 203 144 57 17 20 21 105 49.2 19 M14 2.7
UCPX08 40 58.7 222 156 67 20 23 26 112 49.2 19 M16 3.3
UCPX08-24 1-1/2 58.7 222 156 67 20 23 26 112 49.2 19 M16 3.3
UCPX08-25 1-16/9 58.7 222 156 67 20 23 26 112 49.2 19 M16 3.3
UCPX09 45 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-26 1-5/8 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-27 1-16/11 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-28 1-3/4 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX09-29 1-13/16 58.7 222 156 67 20 23 26 116 51.6 19 M16 3.3
UCPX10 50 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX10-30 1-7/8 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX10-31 1-15/16 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX10-32 2 63.5 240 171 73 20 23 27 126 55.6 22.2 M16 4.3
UCPX11 55 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-33 2-1/16 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-34 2-1/8 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-35 2-3/16 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-36 2-1/4 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX11-37 2-5/16 69.8 260 184 79 25 28 30 137 65.1 25.4 M20 5.7
UCPX12 60 76.2 286 203 83 25 28 34 151 65.1 25.4 M20 7.3
UCPX12-38 2-3/8 76.2 286 203 83 25 28 34 151 65.1 25.4 M20 7.3
UCPX12-39 2-7/16 76.2 286 203 83 25 28 34 151 65.1 25.4 M20 7.3
UCPX13 65 76.2 286 203 83 25 28 34 154 74.6 30.2 M20 7.6
UCPX13-40 2-1/2 76.2 286 203 83 25 28 34 154 74.6 30.2 M20 7.6
UCPX13-41 2-9/16 76.2 286 203 83 25 28 34 154 74.6 30.2 M20 7.6
UCPX14 70 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX14-42 2-5/8 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX14-43 2-11/16 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX14-44 2-3/4 88.9 330 229 89 27 30 34 170 77.8 33.3 M22 9.9
UCPX15 75 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-45 2-13/16 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-46 2-7/8 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-47 2-15/16 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX15-48 3 88.9 330 229 89 27 30 35 175 82.6 33.3 M22 11
UCPX16 80 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-49 3-1/16 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-50 3-1/8 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-51 3-3/16 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX16-52 3-1/4 101.6 380 283 102 27 30 40 194 85.7 34.1 M22 15
UCPX17 85 101.6 384 283 102 27 30 40 202 96 39.7 M22 16
UCPX17-53 3-5/16 101.6 384 283 102 27 30 40 202 96 39.7 M22 16
UCPX17-55 3-7/16 101.6 384 283 102 27 30 40 202 96 39.7 M22 16
UCPX18 90 101.6 384 283 106 27 30 40 206 104 42.9 M22 19
UCPX20 100 127 432 337 120 33 36 45 244 117.5 49.2 M30 24.9

Unit No Aci d Dimensi (mm) bolt saiz (mm) Berat badan (kg)
(mm) H L J A N N1 H1 Ho B s
UCP305 25 45 175 132 45 17 20 16 85 38 15 M14 1.4
UCP306 30 50 180 140 50 17 20 18 95 43 17 M14 1.8
UCP307 35 56 210 160 56 17 25 20 106 48 19 M14 2.8
UCP308 40 60 220 170 60 17 25 24 116 52 19 M14 3.08
UCP309 45 67 245 190 67 20 30 25 129 57 22 M16 4.1
UCP310 50 75 275 212 75 20 35 27 143 61 22 M16 6
UCP311 55 80 310 236 80 20 38 30 154 66 25 M16 7.4
UCP312 60 85 330 250 85 25 38 32 165 71 26 M20 9.4
UCP313 65 90 335 260 90 25 38 33 176 75 30 M20 10
UCP314 70 95 360 280 90 27 40 35 187 78 33 M22 12
UCP315 75 100 380 290 100 27 40 35 198 82 32 M22 14
UCP316 80 106 400 300 110 27 40 40 210 86 34 M22 18
UCP317 85 112 420 320 110 33 45 40 220 96 40 M27 20
UCP318 90 118 430 330 110 33 45 45 235 96 40 M27 24
UCP319 95 125 470 360 120 36 50 46 250 103 41 M30 26.5
UCP320 100 140 490 380 120 36 50 50 275 108 42 M30 34.3
UCP321 105 140 490 380 120 36 50 50 280 112 44 M30 36.6
UCP322 110 150 520 400 140 40 55 55 300 117 46 M33 42.5
UCP324 120 160 570 450 140 40 55 65 320 126 51 M33 53.5
UCP326 130 180 600 480 140 40 55 75 355 135 54 M33 72.1
UCP328 140 200 620 500 140 40 55 75 390 145 59 M33 89.1

Produk Disyorkan

Merekayasa Masa Depan Pergerakan
Tentang UKL
Ditubuhkan pada 2020, UKL Bearing Manufacturing Co., Ltd. (Wuxi) adalah China Galas Blok Bantal pembekal dan OEM/ODM Galas Blok Bantal syarikat, sebuah perusahaan perindustrian dan perdagangan bersepadu yang memberi tumpuan kepada pembuatan ketepatan, menggabungkan R&D, pengeluaran, dan jualan.
Syarikat ini mengkhusus dalam penyelesaian galas berprestasi tinggi, menyediakan sokongan teknikal untuk industri global dengan permintaan yang sangat tinggi terhadap ketepatan dan kebolehpercayaan.

Dengan lebih daripada 200 profesional mahir dan pangkalan pengeluaran yang dimodenkan sepenuhnya, kemudahan UKL merangkumi keseluruhan proses pembuatan — penempaan, penyepuhlindapan, pemusingan, rawatan haba, pengisaran, dan pemasangan automatik.
Memanfaatkan pengalaman eksport OEM/ODM selama lebih 15 tahun, UKL bertindak balas dengan pantas terhadap keperluan pelanggan, menawarkan perkhidmatan yang fleksibel dan disesuaikan untuk pelanggan di seluruh Eropah, Asia, Afrika, dan Timur Tengah.

Ukl Bearing Manufacturing Co.,Ltd Lebih Lanjut Tentang Kami Ukl Bearing Manufacturing Co.,Ltd
  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    tahun

    Pengalaman Industri

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Kepelbagaian Model

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Bilangan Pekerja

  • Ukl Bearing Manufacturing Co.,Ltd

    0

    $

    Nilai Eksport Tahunan

Ukl Bearing Manufacturing Co.,Ltd
Sijil Penghormatan
Berita
Galas Dipasang Pengetahuan Industri

Galas Blok Bantal UCP214: Panduan Terbaik untuk Spesifikasi, Pemasangan dan Rujukan Silang

The galas UCP214 mewakili unit galas terpasang piawai yang menggabungkan perumah besi tuang yang teguh dengan galas bebola sisipan jejarian yang direka dengan ketepatan. Unit ini direka bentuk untuk menyediakan sokongan yang boleh dipercayai untuk aci berputar merentas spektrum luas jentera perindustrian, daripada peralatan pertanian kepada sistem pengendalian bahan dan aplikasi penghantar. Memahami spesifikasi teknikal, komposisi bahan dan kriteria pemilihan yang betul adalah penting untuk kedua-dua profesional kejuruteraan dan pakar perolehan yang mencapai prestasi optimum dan jangka hayat.

Ciri Seni Bina Teknikal dan Reka Bentuk

Unit galas blok bantal UCP214 terdiri daripada dua komponen utama: rumah dan sisipan galas. Perumahan, yang dihasilkan daripada besi tuang kelabu gred tinggi, menyediakan tapak pelekap tegar dengan dua lubang bolt untuk pemasangan selamat pada struktur sokongan. Sisipan galas mempunyai gelang dalam yang lebar dengan bahu yang dilanjutkan pada kedua-dua sisi, gabungkan skru set untuk penguncian aci positif. Reka bentuk ini memastikan penghantaran tork yang boleh dipercayai dan menghalang anjakan paksi semasa operasi.

Keupayaan penjajaran sendiri bagi galas UCP214 patut diberi perhatian khusus. Diameter luar sfera sisipan galas dipadankan dengan permukaan sfera yang sepadan di dalam perumah, membolehkan pampasan salah satu sudut sudut sehingga beberapa darjah. Ciri ini terbukti tidak ternilai dalam aplikasi di mana pesongan aci atau ketidaktepatan pelekap mungkin membawa kepada kegagalan galas pramatang.

Spesifikasi Bahan dan Parameter Prestasi

Ciri Spesifikasi Kepentingan Fungsian
Bahan Perumahan Besi Tuang Kelabu (GG) Menyediakan ketegaran, redaman getaran dan rintangan kakisan yang sesuai untuk persekitaran industri
Bahan Sisipan Bearing Keluli Chrome (Gred 52100) Menawarkan kekerasan yang tinggi, rintangan haus dan kekuatan keletihan untuk hayat perkhidmatan yang dilanjutkan
Mekanisme Mengunci Set Skru (2) Memastikan penetapan aci positif; menampung kedua-dua dimensi aci metrik dan inci
Sistem Pengedap Pengedap Sesentuh Berganda dengan Slinger Melindungi daripada kemasukan bahan cemar sambil mengekalkan pelincir; sesuai untuk persekitaran yang basah atau berdebu
Pelinciran Gris (Nlgi #2 bersamaan) dengan pemasangan Mempunyai keupayaan awal dan pelinciran semula; memanjangkan penyelenggaraan selang
Julit Suhu -20°C hingga 120°C Membolehkan operasi merentas pelbagai keadaan persekitaran
Selesai Dilukis Menyediakan perlindungan tambahan untuk perumahan

Varian Dua: UCP214 dan UCP214-44

Dua varian utama galas blok bantal ini wujud, dibezakan oleh spesifikasi diameter aci:

galas UCP214 : Mempunyai diameter lubang 70mm, direka untuk aplikasi aci metrik. Versi ini mematuhi piawaian antarabangsa dan digunakan secara meluas dalam pasaran Eropah, Asia dan global di mana dimensi metrik adalah standard.

galas UCP214-44 : Mempunyai diameter lubang 69.85mm, sepadan dengan 2-3/4 inci. Varian ini menyediakan sistem berasaskan inci, terutamanya yang lazim di pasaran Amerika Utara dan peralatan yang dikeluarkan mengikut piawaian empayar.

Dua-dua varian berkongsi dimensi perumahan yang, jarak lubang bolt, Kedua-dua ketinggian tengah dan penilaian beban. Kebolehtukaran perumahan antara varian memudahkan pengurusan inventori untuk jabatan penyelenggaraan dan pengedar. Bagi profesional perolehan yang mencari pembekal galas UCP214 atau pembekal galas UCP214-44, memahami keserasian ini boleh mengurangkan kos inventori sambil mengekalkan fleksibiliti.

Aplikasi dan Kes Penggunaan Industri

Galas blok bantal UCP214 mendapat aplikasi dalam pelbagai industri kerana kepelbagaian dan pembinaannya yang mantap:

Sistem Penghantar : Ciri penjajaran sendiri menampung pesongan aci biasa dalam larian penghantar yang panjang, manakala perumah besi menahan beban berterusan dan ciri pengendalian bahan pukal.

Jentera Pertanian : Habuk, serpihan dan keadaan operasi yang berbeza-beza memerlukan galakan dengan pengedap dan ketahanan yang berkesan. Reka bentuk UCP214 memenuhi cabaran ini dalam peralatan seperti penuai, balers dan alat pengendalian bahan.

Peminat dan Peniup Perindustrian : Keupayaan unit untuk menampung salah satu peringkat dan pengedapnya yang boleh dipercayai sesuai untuk aplikasi pengendali udara di mana akses penyelenggaraan mungkin terhad.

Peralatan Pembungkusan : Galas blok bantal memberikan prestasi yang konsisten dalam aplikasi berkelajuan tinggi, tugas terputus-putus yang biasa dalam barisan pembungkusan.

Jentera Tekstil : Operasi lancar dan senyap bagi galas UCP214 menyumbang kepada peralatan pemprosesan tekstil di kawalan getaran adalah penting.

Galas UCP212-39 yang berkaitan, menunjukkan lubang 61.913mm (2-7/16 inci), mewakili satu lagi varian popular dalam siri ini, menyediakan aplikasi yang memerlukan diameter pertengahan pertengahan. Ramai pengguna UCP212-39 memilih unit ini kerana keserasiannya dengan reka bentuk peralatan tertentu dan ketersediaannya daripada pembekal galas blok yang telah ditetapkan.

Kriteria Pemilihan untuk Profesional Perolehan

Apabila pembekal galas UCP214, pakar perolehan harus menilai beberapa faktor kritikal:

Keperluan Muatan : Galas UCP214 menyampaikan penarafan beban dinamik kira-kira 62,000 N dan penarafan beban statik 44,000 N, sesuai untuk aplikasi sederhana hingga berat.

Keserasian Diameter Aci : Mengesahkan sama ada aplikasi memerlukan varian metrik 70mm (UCP214) atau inci 2-3/4" (UCP214-44) adalah penting untuk kesesuaian dan prestasi yang betul.

Keadaan Persekitaran : Suhu yang melampau, pendedahan pendedahan dan tahap pencemar mempengaruhi pemilihan pengedap dan keperluan pelinciran. Konfigurasi standard menampung kebanyakan persekitaran industri, tetapi pilihan khusus mungkin tersedia.

Konfigurasi Perumahan : Reka bentuk asas dua bolt bagi galas blok bantal menyediakan pemasangan yang mudah, tetapi mengesahkan jarak lubang pelekap dan dimensi ketinggian tengah memastikan keserasian dengan peralatan sedia ada.

UKL Bearing Manufacturing Co., Ltd . (Wuxi) ialah syarikat perindustrian dan perdagangan bersepadu yang memfokuskan pada pembuatan ketepatan, menggabungkan R&D, pengeluaran dan jualan. Sebagai sebuah kilang galas profesional dan syarikat pembuatan galas di China, syarikat itu pakar dalam penyelesaian galas berprestasi tinggi, menyediakan sokongan teknikal untuk industri global dengan permintaan yang sangat tinggi untuk ketepatan dan kebolehpercayaan.

Dengan lebih daripada 200 mahir profesional dan pangkalan pengeluaran yang dimodenkan sepenuhnya, kemudahan UKL meliputi keseluruhan proses pembuatan — penempaan, penyepuhlindapan, pemusingan, rawatan haba, pengisaran dan pemasangan automatik. Pendekatan bersepadu menegak ini memastikan kawalan kualiti pada setiap peringkat dan membolehkan perkhidmatan responsif kepada pelanggan di seluruh dunia.

Teknologi & Inovasi di Teras: Pasukan R&D yang berdedikasi secara berterusan membangunkan galaksi penggelek silang berketepatan tinggi, galas bebola sesentuh sudut tujahan dua arah, dan produk lain yang digunakan dalam mesin CNC, robotik dan sistem automasi pintar. Melalui reka bentuk ketepatan dan kawalan digital, UKL memastikan setiap produk memenuhi piawaian antarabangsa untuk ketepatan dan prestasi.

Kelestarian & Tanggungjawab: Proses yang bertanggungjawab terhadap alam sekitar, inisiatif kitar semula bahan dan penggunaan tenaga yang dioptimumkan mengurangkan jejak alam sekitar. Di luar pengeluaran, UKL juga menyokong inisiatif latihan pendidikan dan teknikal untuk memupuk bakat kejuruteraan masa hadapan.

Soalan Lazim

Apakah perbezaan antara galas UCP214 dan UCP214-44?

Perbezaan utama terletak pada diameter lubang: UCP214 menunjukkan lubang 70mm untuk aci metrik, manakala UCP214-44 menunjukkan lubang 69.85mm (2-3/4 inci) untuk aci berasaskan inci. Dimensi perumahan, jarak lubang bolt dan rating beban adalah sama untuk kedua-dua varian.

Bagaimana ciri penjajaran sendiri bagi galas blok bantal UCP214 berfungsi?

Sisipan galas mempunyai diameter luar sfera yang sesuai dengan permukaan sfera yang sepadan di dalam perumahan. Ini membolehkan penjajaran sudut antara aci dan rumah sehingga beberapa darjah, mengimbangi pesongan aci atau ketidaktepatan pelekapan.

Adakah mekanisme penguncian yang digunakan oleh galas UCP214?

Galas UCP214 menggunakan dua set skru pada cincin dalam untuk mengunci galas pada aci. Ini memberikan penetapan aci positif dan memudahkan pemasangan dan penyingkiran yang mudah.

Adakah industri yang biasa menggunakan galas UCP214?

Galas UCP214 digunakan secara meluas dalam sistem penghantar, jentera pertanian, kipas dan industri peniup, peralatan pembungkusan, dan jentera tekstil, antara aplikasi industri lain yang memerlukan sokongan aci yang boleh dipercayai.

Adakah julat suhu yang disyorkan untuk galas UCP214?

Galas UCP214 beroperasi dengan berkesan dalam julat suhu -20°C hingga 120°C, sesuai untuk pelbagai persekitaran industri.
