Galas Guling Silang Manufacturers

Bearing Roller Bersilang (Bearing Guling Bersilang)Bearing Roller Bersilang, juga dikenali sebagai galas guling bersilang, menggunakan struktur dalaman di mana penggelek silinder disusun bersilang pada sudut 90° antara satu sama lain dalam laluan perlumbaan berbentuk V. Pemisah atau pengatur jarak diletakkan di antara penggelek. Struktur ini membolehkan galas tunggal mengendalikan beban pada semua arah secara serentak, termasuk beban jejarian, beban paksi dan momen terbalik. Galas dicirikan oleh dimensi keseluruhan yang minimum (pengecilan), ketegaran yang tinggi, ketepatan putaran yang tinggi, dan gabungan kapasiti membawa beban. Oleh itu, ia paling sesuai untuk: Sambungan atau bahagian berputar robot industri. Bahagian berputar manipulator/tangan robot.Meja putar pusat pemesinan.Meja putar ketepatan.Peralatan perubatan.Alat pengukur.Peralatan pembuatan IC dan aplikasi lain. Jenis Struktur Galas Roller Bersilang Galas roller bersilang secara amnya dikelaskan kepada tiga bentuk struktur: Gelang luar boleh diasingkan, gelang dalam bersepadu. Cincin luar bersepadu, cincin dalam boleh dipisahkan. Kedua-dua cincin luar dan dalam disepadukan.
1. Jenis RB (Gelang Luar Boleh Asing, Cincin Dalam Bersepadu)Struktur: Cincin luar dipecahkan kepada dua bahagian, manakala cincin dalam ialah komponen bersepadu tunggal.Aplikasi: Sesuai untuk aplikasi yang memerlukan ketepatan putaran tinggi bagi cincin dalam.

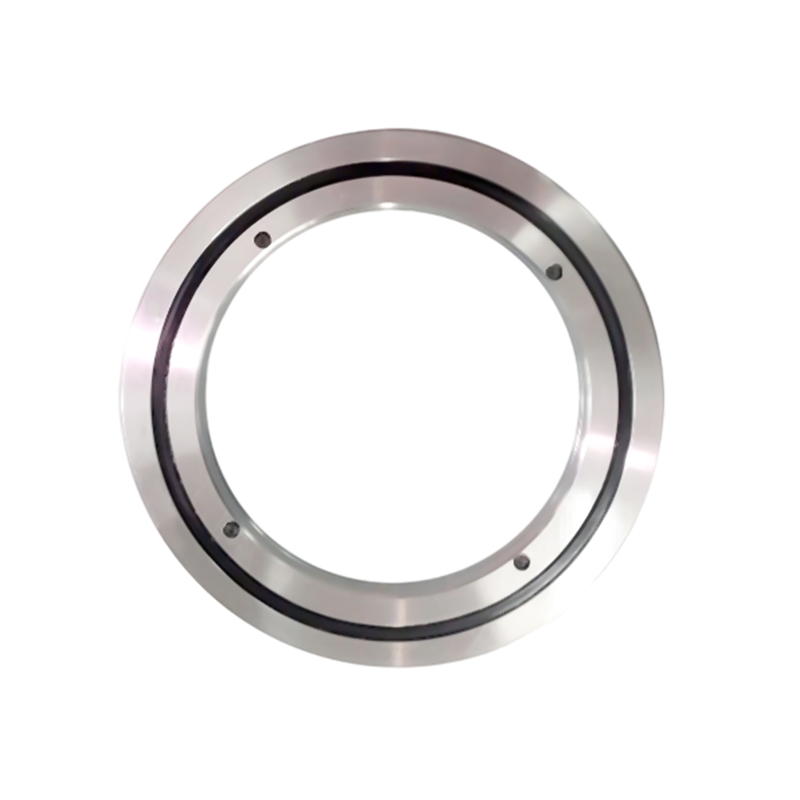

2. Jenis RE (Cincin Luar Bersepadu, Cincin Dalam Boleh Dipisahkan)Struktur: Mempunyai dimensi luaran yang sama seperti jenis RB, tetapi cincin luar disepadukan, dan cincin dalam dipecahkan kepada dua bahagian.Aplikasi: Sesuai untuk aplikasi yang memerlukan ketepatan putaran tinggi bagi cincin luar.
3. Jenis RU (Gelang Dalam dan Luar Bersepadu, dengan Lubang Lekap) Struktur: Kedua-dua gelang dalam dan luar disepadukan dan mempunyai lubang pelekap. Ini menghapuskan keperluan untuk memasang bebibir dan tempat duduk sokongan, menjadikannya sangat mudah untuk digunakan. Prestasi: Memandangkan gelang dalam dan luar disepadukan, pemasangan mempunyai kesan minimum pada prestasi, memastikan ketepatan putaran dan tork yang stabil.Aplikasi: Sesuai untuk aplikasi yang memerlukan ketepatan putaran tinggi untuk kedua-dua gelang dalam dan luar.

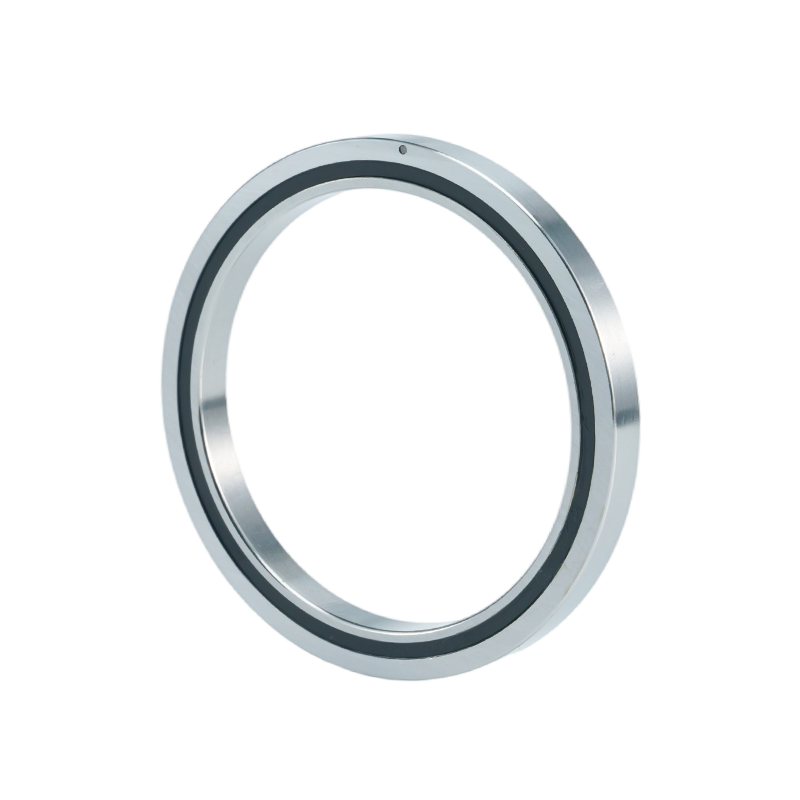

4. Jenis RA (Cincin Luar Boleh Asing, Cincin Dalam Bersepadu, Ultra-Nipis)Struktur: Reka bentuk ultra-nipis di mana ketebalan cincin dalam dan luar dikurangkan ke tahap maksimum. Strukturnya sama dengan jenis RB, dengan cincin luar berpecah. Aplikasi: Sesuai untuk bahagian yang memerlukan reka bentuk yang ringan dan padat, seperti bahagian berputar robot dan manipulator.
5. Jenis RBH (Gelang Dalam dan Luar Bersepadu, Ultra-Nipis)Struktur: Reka bentuk ultra-nipis dengan cincin dalaman dan luaran bersepadu, tetapi tanpa lubang pelekap. Memerlukan penetapan dengan bebibir dan tempat duduk sokongan semasa pemasangan.Prestasi: Struktur bersepadu kedua-dua gelang menghalang kemerosotan prestasi akibat pemasangan, memastikan ketepatan putaran dan tork yang stabil.Aplikasi: Sesuai untuk aplikasi yang memerlukan saiz kecil (pengecilan) sambil mengekalkan ketepatan putaran yang tinggi untuk kedua-dua gelang dalam dan luar.

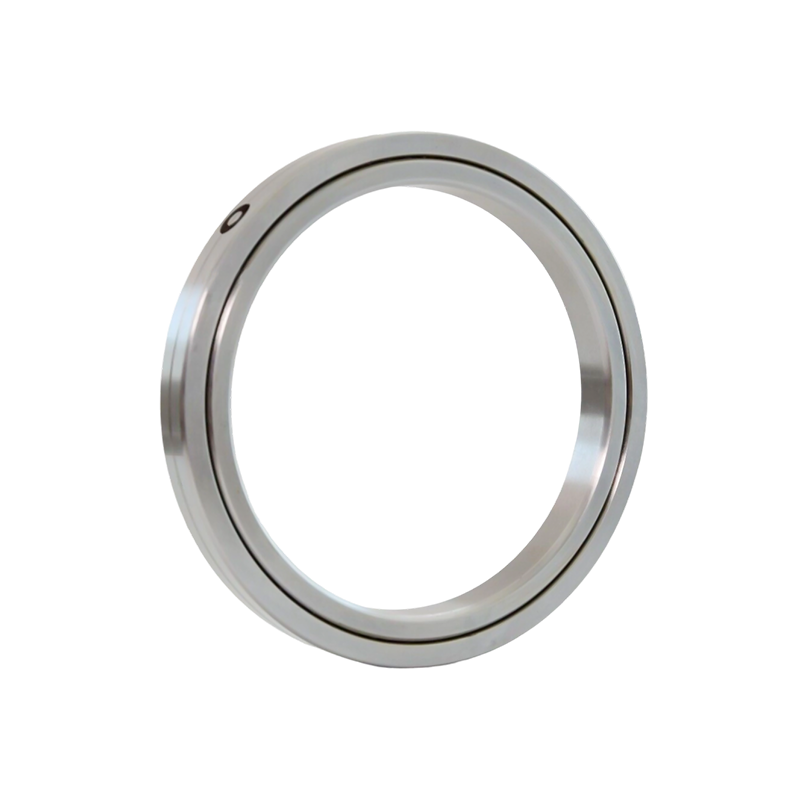

6. Jenis SX (Gelang Dalam Bersepadu, Cincin Luar Boleh Asing, Ultra Nipis)Struktur: Untuk diameter aci yang sama, jenis SX mempunyai keratan rentas yang lebih kecil daripada jenis RB. Disebabkan reka bentuk ultra-nipis, cincin dalam mahupun luar tidak mempunyai lubang pelekap, memerlukan pemasangan dengan bebibir dan tempat duduk galas semasa pemasangan. Aplikasi: Sesuai untuk aplikasi di mana cincin dalam berputar.

Kejuruteraan Masa Depan Pergerakan
Mengenai UKL
Founded in 2020, UKL Bearing Manufacturing Co., Ltd. (Wuxi) is China Galas Guling Silang manufacturers and Galas Guling Silang factory, an integrated industrial and trading enterprise that focuses on precision manufacturing, combining R&D, production, and sales.
The company specializes in high-performance bearing solutions, providing technical support for global industries with exceptionally high demands for precision and reliability.

With more than 200 skilled professionals and a fully modernized production base, UKL’s facilities cover the entire manufacturing process — forging, annealing, turning, heat treatment, grinding, and automated assembly.
Leveraging over 15 years of OEM/ODM export experience, UKL responds quickly to customer needs, offering flexible and customized services for clients across Europe, Asia, Africa, and the Middle East.

Ukl Bearing Manufacturing Co.,Ltd Lagi Mengenai Kami Ukl Bearing Manufacturing Co.,Ltd
  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    tahun

    Pengalaman Industri

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Kepelbagaian model

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Bilangan Pekerja

  • Ukl Bearing Manufacturing Co.,Ltd

    0

    $

    Nilai eksport tahunan

Ukl Bearing Manufacturing Co.,Ltd
Sijil Kepujian
Berita
Galas Guling Silang Industry knowledge

Dalam dunia kejuruteraan ketepatan, permintaan untuk komponen yang menawarkan ketegaran tinggi serentak, reka bentuk penjimatan ruang dan kapasiti beban berbilang arah tidak pernah lebih tinggi. Galas Penggelek Silang telah muncul sebagai piawaian emas untuk gerakan berputar berprestasi tinggi, terutamanya dalam industri di mana ketepatan tidak boleh dirunding.

Apakah Galas Penggelek Silang?

Galas Gelek Silang ialah galas elemen gelek yang khusus di mana penggelek silinder disusun secara ortogon—diposisikan pada sudut tepat antara satu sama lain—dalam laluan perlumbaan berbentuk V. Konfigurasi "bersilang" unik ini membenarkan satu galas untuk mengendalikan beban jejarian, paksi dan momen secara serentak.

Tidak seperti galas bebola tradisional, yang bergantung pada sentuhan titik, penggelek silinder dalam galas penggelek silang menyediakan hubungan talian . Ini meningkatkan luas permukaan sentuhan dengan ketara, menghasilkan kekakuan yang unggul dan ubah bentuk keanjalan yang minimum di bawah beban berat atau kompleks.

Kelebihan Utama Galas Guling Silang

  • Ketepatan Putaran Tinggi: Susunan ortogon mengurangkan pencongan dan geseran, memastikan pelarian sangat rendah.
  • Ketegaran Unggul: Galas roller silang adalah 3 hingga 4 kali lebih tegar daripada galas bebola sentuhan sudut standard.
  • Jejak Padat: Kerana satu galas penggelek silang boleh menggantikan dua galas tradisional (seperti gabungan jejari tujahan), ia membolehkan pengecilan besar peralatan.
  • Pemasangan Mudah: Reka bentuk moden, seperti yang mempunyai lubang pelekap, membenarkan pelekatan terus ke perumah, mengurangkan kerumitan pemasangan.

Perbandingan: Galas Penggelek Silang vs. Galas Tradisional

Untuk membantu anda memilih penyelesaian yang tepat untuk peralatan anda, jadual berikut membandingkan metrik prestasi Galas Gelek Silang dengan alternatif biasa.

Ciri Galas Penggelek Silang Galas Bebola Deep Groove Galas Penggelek Tirus
Arah Muatan Momen Paksi Jejari Terutamanya Radial Jejari Satu Hala Paksi
Ketegaran Sangat Tinggi Sederhana tinggi
Keperluan Ruang Minimum (Kompak) Sederhana Besar (sering memerlukan pasangan)
Gred Ketepatan P2 / P4 / P5 P0 / P6 P5 / P6
Aplikasi Utama Robotik, Meja CNC Motor, Perkakas Automotif, Industri Berat

Aplikasi dalam Industri Moden

Sebagai kilang galas profesional di China, UKL menyediakan sokongan teknikal untuk industri global yang memerlukan pergerakan berketepatan tinggi yang boleh dipercayai. kami Galas Penggelek Silang adalah komponen penting dalam:

  1. Robotik Industri: Digunakan pada sendi "pinggang," "bahu," dan "siku" lengan robot untuk memastikan kedudukan yang licin dan tepat.
  2. Jadual Putar CNC: Menyediakan kestabilan yang diperlukan untuk pemesinan berkelajuan tinggi dan kilang bor menegak.
  3. Peralatan Perubatan: Penting untuk putaran berketepatan tinggi yang diperlukan dalam pengimbas CT dan mesin MRI.
  4. Aeroangkasa & Pertahanan: Menyokong kekaki radar dan sistem pengesanan satelit ketepatan.

Mengapa Memilih UKL Bearing Manufacturing Co., Ltd.?

Sebagai sebuah perusahaan perindustrian dan perdagangan bersepadu, UKL Bearing Manufacturing Co., Ltd. (Wuxi) menyerlah dalam landskap kompetitif melalui komitmen kami terhadap ketepatan dan perkhidmatan yang fleksibel.

1. Kecemerlangan Pembuatan Bersepadu

Tidak seperti kebanyakan firma perdagangan, UKL mengendalikan pangkalan pengeluaran yang dimodenkan sepenuhnya. Kemudahan kami meliputi keseluruhan kitaran hayat pembuatan: Penempaan → Penyepuhlindapan → Memusing → Rawatan Haba → Pengisaran → Pemasangan Automatik . Ini membolehkan kami mengekalkan kawalan kualiti yang ketat pada setiap peringkat.

2. Piawaian Ketepatan Tinggi

Dengan memanfaatkan instrumen ujian lanjutan, kami menghasilkan galas yang mencapai gred ketepatan P5, P4, dan juga P2 . Bahan kami terdiri daripada keluli galas ketulenan tinggi yang tertakluk kepada proses rawatan haba dan sejuk khusus untuk memaksimumkan hayat keletihan.

3. Kepakaran OEM/ODM Global

Dengan lebih 15 tahun pengalaman eksport , kami memahami nuansa pasaran global. Kami menawarkan:

  • Respons Pantas: Sebut harga pantas dan perundingan teknikal.
  • Penyesuaian: Penyelesaian yang disesuaikan untuk keperluan bukan standard berdasarkan lukisan pelanggan.
  • Kebolehpercayaan Terbukti: Dengan bangganya melayani pelanggan di seluruh Eropah, Asia, Afrika dan Timur Tengah dengan proses yang diperakui ISO9001 dan ISO14001.

4. Sokongan Teknikal dan Perkhidmatan

Di UKL, kami bukan sahaja menjual galas; kami menyediakan penyelesaian. Pasukan kami yang terdiri daripada lebih 200 profesional mahir menawarkan bantuan teknikal daripada pengesahan lukisan awal kepada penyelenggaraan selepas jualan, memastikan jentera anda beroperasi pada prestasi puncak.

Memilih Galas Guling Silang Yang Tepat

Apabila mendapatkan sumber daripada syarikat pembuatan galas, pertimbangkan tiga faktor kritikal ini:

  • Putaran Cincin Dalam/Luar: Tentukan sama ada cincin dalam, cincin luar atau kedua-duanya akan berputar, kerana ini menentukan model (cth., siri RB, RE atau RU).
  • Pembersihan dan Pramuat: Aplikasi berketepatan tinggi biasanya memerlukan kelegaan negatif (pramuatan) untuk meningkatkan ketegaran.
  • Persekitaran: Untuk bilik bersih atau persekitaran yang menghakis, pelincir khas atau bahan keluli tahan karat mungkin diperlukan.

Soalan Lazim (FAQ)

1. Siri Cross Roller Bearing yang manakah harus saya pilih: RB, RU atau CRBH?
Ia bergantung pada keperluan pemasangan anda. siri RB sesuai untuk ketepatan putaran cincin dalam yang tinggi. siri RU mempunyai cincin bersepadu dengan lubang pelekap untuk pemasangan yang paling mudah dan jejak terkecil. Siri CRBH menawarkan ketegaran yang tinggi untuk putaran cincin dalam dan luar. Di UKL, kami menyediakan lukisan teknikal untuk semua siri untuk memastikan kesesuaian yang sempurna untuk reka bentuk anda.

2. Bolehkah satu Cross Roller Bearing menggantikan berbilang galas tradisional?
ya. Disebabkan oleh reka bentuk V-raceway, satu Cross Roller Bearing mengendalikan beban jejarian, paksi dan momen secara serentak. Ini membolehkan anda menggantikan persediaan dwi galas, mengurangkan ruang, berat dan kos pemasangan sambil mengekalkan ketegaran unggul.

3. Bagaimanakah UKL menjamin gred ketepatan P4 atau P2?
Kami mengawal keseluruhan proses dalaman di kilang Wuxi kami—daripada penempaan dan rawatan haba khusus kepada pengisaran ketepatan CNC. Setiap galas menjalani pemeriksaan 100% untuk hingar, getaran dan pelepasan menggunakan instrumen ujian lanjutan, memastikan kami memenuhi permintaan industri global yang sangat tinggi.

4. Adakah anda menawarkan penyesuaian untuk aplikasi bukan standard?
Dengan 15 tahun pengalaman OEM/ODM, penyesuaian adalah kekuatan kami. Sama ada anda memerlukan dimensi tertentu, bahan keluli tahan karat atau pelincir khusus untuk persekitaran vakum atau suhu tinggi, UKL menyediakan R&D dan pembuatan yang disesuaikan untuk memenuhi spesifikasi tepat anda.

5. Apakah masa utama yang biasa untuk pesanan antarabangsa?
Model standard selalunya ada dalam stok dan sedia untuk dihantar 7-10 hari . Untuk pengeluaran tersuai atau berskala besar, rantaian bekalan bersepadu kami biasanya menyampaikan dalam 30-45 hari . Kami mengutamakan masa respons yang cepat untuk menyokong pelanggan kami di seluruh Eropah, Asia dan Timur Tengah.
