Galas penggelek bersilang profil nipis siri RA mempunyai diameter luar yang lebih kecil dan dimensi lebar, menjadikannya sesuai untuk aplikasi terhad ruang. Siri ini tersedia dalam jenis sangkar, pemisah dan pelengkap penuh untuk memenuhi pelbagai keperluan.
Kapasiti Muatan:
Penilaian Beban Dinamik Asas (Ca): 234,000 N
Penilaian Beban Statik Paksi Asas (C0a): 690,000 N
Penilaian Beban Dinamik Paksi Asas (Cr): 166,000 N
Penilaian Beban Statik Radial Asas (C0r): 340,000 N
Ciri-ciri galas:
1. Ketepatan Putaran Cemerlang: Keupayaan kelajuan tinggi, mampu menahan beban paksi dan jejarian yang besar.
2. Pemasangan Mudah: Menjimatkan ruang pemasangan, mengurangkan panjang aci dan kos pemesinan.
3. Pengembangan Terma Rendah: Perubahan dimensi minimum, sesuai untuk aplikasi ketepatan tinggi.
4. Tork Permulaan Rendah: Pemisah nilon mengurangkan inersia putaran dan memudahkan kawalan pengindeksan sudut.
5. Ketegaran dan ketepatan yang tinggi: Pramuat yang dioptimumkan meningkatkan ketegaran dan ketepatan larian roller.
6. rintangan haus dan kakisan: Dibina dengan keluli kromium karbon tinggi (GCr15) dan plastik kejuruteraan TN, memberikan rintangan hentaman dan rintangan haus permukaan yang sangat baik.
Aplikasi:
Galas penggelek bersilang siri RA digunakan secara meluas dalam sendi putar tangan robot, instrumen ujian ketepatan, motor tork pemacu terus, meja putar berketepatan tinggi, dan aplikasi lain yang memerlukan ketepatan dan ketegaran tinggi.

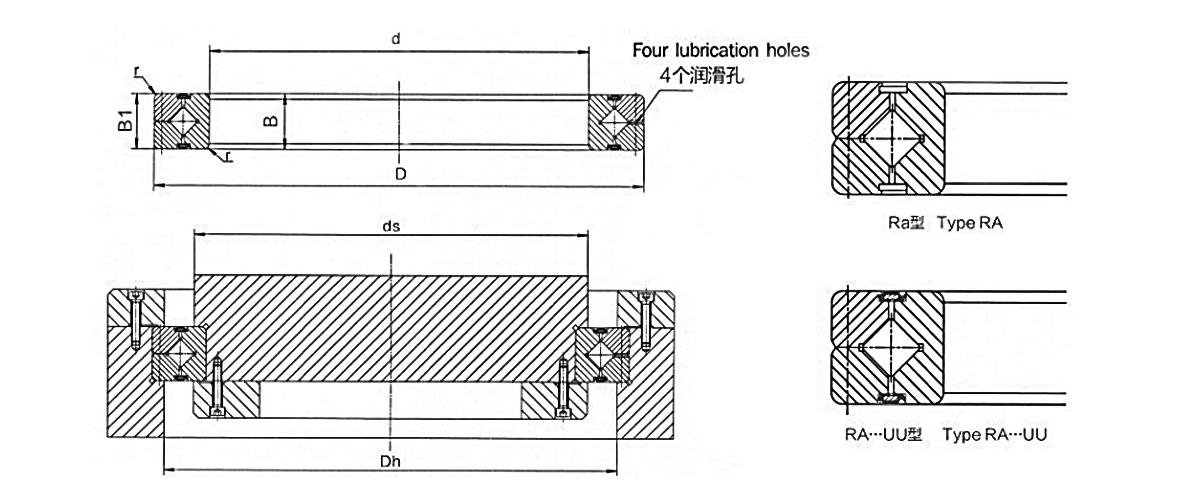

| Jenis Galas | Dimensi | Saiz Bahu | Penilaian Beban Asas (jejari) | Berat badan | ||||||
| Diameter Dalam | Diameter Luar | Diameter Padang Roller | Ketinggian | Chamfer | Cr | Cor | ||||
| d | D | Dpw | B B1 | Rmin | ds | Dh | KN | KN | kg | |
| RA 5008 | 50 | 66 | 57 | 8 | 0.5 | 53.5 | 60.5 | 5.1 | 7.19 | 0.08 |
| RA6008 | 60 | 76 | 67 | 8 | 0.5 | 63.5 | 70.5 | 5.68 | 8.68 | 0.09 |
| RA7008 | 70 | 86 | 77 | 8 | 0.5 | 73.5 | 80.5 | 5.98 | 9.8 | 0.1 |
| RA 8008 | 80 | 96 | 87 | 8 | 0.5 | 83.5 | 90.5 | 6.37 | 11.3 | 0.11 |
| RA 9008 | 90 | 106 | 97 | 8 | 0.5 | 93.5 | 100.5 | 6.76 | 12.4 | 0.12 |
| RA10008 | 100 | 116 | 107 | 8 | 0.5 | 103.5 | 110.5 | 7.15 | 13.9 | 0.14 |
| RA11008 | 110 | 126 | 117 | 8 | 0.5 | 113.5 | 120.5 | 7.45 | 15 | 0.15 |
| RA 12008 | 120 | 136 | 127 | 8 | 0.5 | 123.5 | 130.5 | 7.84 | 16.5 | 0.17 |
| RA 13008 | 130 | 146 | 137 | 8 | 0.5 | 133.5 | 140.5 | 7.94 | 17.6 | 0.18 |
| RA 14008 | 140 | 156 | 147 | 8 | 0.5 | 143.5 | 150.5 | 8.33 | 19.1 | 0.19 |
| RA 15008 | 150 | 166 | 157 | 8 | 0.5 | 153.5 | 160.5 | 8.82 | 20.6 | 0.2 |
| RA 16013 | 160 | 186 | 172 | 13 | 0.8 | 165 | 179 | 23.3 | 44.9 | 0.59 |
| RA 17013 | 170 | 196 | 182 | 13 | 0.8 | 175 | 189 | 23.5 | 46.5 | 0.64 |
| RA 18013 | 180 | 206 | 192 | 13 | 0.8 | 185 | 199 | 24.5 | 49.8 | 0.68 |
| RA 19013 | 190 | 216 | 202 | 13 | 0.8 | 195 | 209 | 24.9 | 51.5 | 0.69 |
| RA 20013 | 200 | 226 | 212 | 13 | 0.8 | 205 | 219 | 25.8 | 54.7 | 0.71 |
