Adakah yang Membuat SI5TK Menanggung Penyelesaian Tanpa Penyelenggaraan Ideal untuk Pautan Miniatur?

Memahami Galas SI5TK dalam Sistem Pergerakan Ketepatan

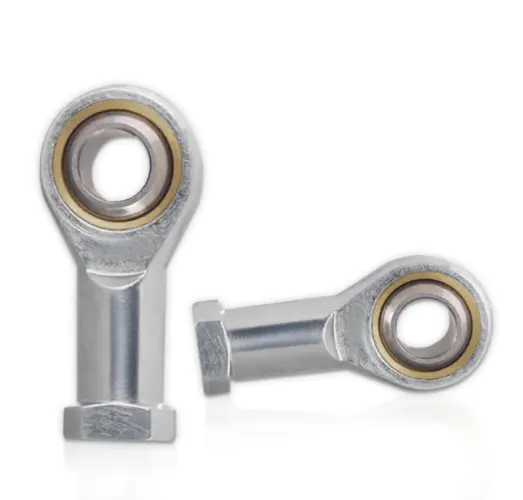

Apabila jurutera dan pakar perolehan mencari hujung rod pelincir sendiri yang padat yang menghilangkan keperluan untuk pelinciran berterusan, galas SI5TK kerap muncul sebagai titik rujukan. Hujung rod miniatur ini tergolong dalam siri SI5T/K, sebuah keluarga galas biasa sfera pelincir diri lengkap yang direka untuk gerakan berayun berkelajuan rendah. Tidak seperti sambungan logam-pada-logam konvensional yang memerlukan minyak berkala, unit ini menyepadukan pelapik komposit PTFE terus ke dalam raceway sfera. Hasilnya ialah komponen bebas penyelenggaraan yang sesuai dengan pemasangan yang ketat tanpa mengorbankan keupayaan beban atau fleksibiliti penjajaran.

Artikel ini menyediakan pecahan teknikal terperinci hujung rod SI5TK, termasuk carta dimensi penuh, komposisi bahan, persekitaran dan senario aplikasinya. Setiap parameter daripada lembaran data pengilang disertakan supaya anda boleh membuat keputusan pemilihan istilah tanpa merujuk kepada beberapa sumber.

Dimensi Galas SI5TK dan Spesifikasi Terperinci

Sampul dimensi galas SI5TK ditakrifkan oleh lubang 5 mm dan benang dalaman M5x0.8. Kedua-dua ciri ini menentukan bagaimana hujung rod dipasang pada aci mengawan dan rod berulir. Jadual di bawah menyenaraikan setiap dimensi kritikal dalam milimeter, sepadan dengan lembaran data standard untuk siri SI5T/K.

Sudut kecondongan 13 darjah yang dibenarkan ialah angka penting. Ini bermakna hujung rod SI5TK boleh mengimbangi ketidakjajaran antara aci dan rumah tanpa mengikat. Penarafan beban dinamik 5.7 kN dan penarafan statik 6.0 kN menunjukkan bahawa galas ini bertujuan untuk beban ringan hingga sederhana, selaras dengan berat 16 gram dan jejak kecilnya.

Parameter Bahan dan Alam Sekitar Galas SI5TK

Prestasi mana-mana hujung rod bergantung pada bahan yang digunakan dalam pembinaannya. Galas SI5TK menggabungkan badan keluli karbon dengan bola keluli keras dan pelapik komposit PTFE. Setiap lapisan mempunyai fungsi khusus dalam rintangan haus, perlindungan kakisan, dan pelinciran diri.

Komposisi Bahan

• Badan hujung batang: Keluli karbon, bersalut zink untuk mencegah karat.
• Bola dalam: Keluli galas GC15, dipadamkan kepada HRC 58-64, dengan penyaduran krom keras pada permukaan sfera.
• Pasangan geseran gelongsor: Pelapik komposit keluli ditambah PTFE, membolehkan pelinciran sendiri bebas minyak.

Penyaduran krom keras pada bola mengurangkan geseran dan menahan kakisan, manakala pelapik PTFE memindahkan filem nipis polytetrafluoroethylene ke permukaan bola semasa operasi. Filem pemindahan inilah yang menjadikan SI5TK bebas penyelenggaraan.

Suhu Operasi dan Had Pergerakan

• Suhu kerja: -30 darjah C hingga 80 darjah C, dengan pendedahan jangka pendek sehingga 120 darjah C.
• Jenis gerakan: Ayunan berkelajuan rendah dan pampasan kecondongan sudut kecil. Tidak sesuai untuk putaran berterusan berkelajuan tinggi.

Had ini penting untuk jurutera reka bentuk. Jika aplikasi memerlukan putaran berterusan atau kelajuan melebihi beberapa ratus RPM, jenis galas yang berbeza harus dipilih. SI5TK dioptimumkan untuk gerakan salingan atau berayun di mana sendi mesti dijajarkan sendiri di bawah beban.

Kelebihan Produk dan Faedah Reka Bentuk

Hujung rod SI5TK menawarkan beberapa kelebihan praktikal yang mengurangkan masa pemasangan dan kos penyelenggaraan jangka panjang. Senarai berikut meringkaskan faedah utama yang ditunjukkan dalam maklumat data teknikal.

1. Pelinciran diri tanpa penyelenggaraan: Pelapik komposit PTFE menghilangkan keperluan untuk meminyaki, muncung minyak, atau kelengkapan gris. Galas boleh dipasang dan digunakan dengan segera.
2. Pampasan salah pelajaran besar: Sudut kecondongan maksimum 13 darjah mengimbangi ralat pemasangan, membenarkan pesongan aci, dan menghalang pemuatan tepi.
3. Padat dan ringan: Dengan profil kecil dan berat hanya kira-kira 16 gram, ia sesuai dengan struktur mekanikal yang ringan.
4. Kapasiti beban yang boleh dipercayai: Bola yang dikeraskan dan badan bersalut zink mengendalikan beban jejarian, paksi dan gabungan dalam aplikasi berayun.
5. Rintangan kakisan permukaan: Penyaduran zink pada badan dan krom keras pada bola menahan karat dan serangan alam sekitar.
6. Perhimpunan mudah: Benang dalaman dan badan yang padat membolehkan pemasangan mudah. Benang sebelah kanan adalah standard; benang sebelah kiri SI5TL/K tersedia untuk pelarasan panjang gaya turnbuckle.
7. Lebih bersih daripada alternatif pelincir minyak: Berbanding dengan hujung rod yang dilincirkan minyak, SI5TK tidak mempunyai muncung minyak, menjadikan lebih padat dan sesuai untuk peralatan tertutup atau sensitif minyak.

Kelebihan ini datang dengan batasan tertentu. Galas SI5TK tidak direka untuk putaran berterusan berkelajuan tinggi. Pelapik PTFE juga tidak sesuai untuk tekanan yang sangat tinggi atau persekitaran yang sangat tercemar dengan habuk yang melelas. Memilih galas yang betul untuk keadaan operasi adalah penting untuk hayat perkhidmatan yang panjang.

Senario Aplikasi Biasa untuk Galas SI5TK

SI5TK tergolong dalam kategori sendi mata ikan kecil beban rendah, sering digunakan dalam penyambung, batang tolak dan mekanisme tarik. Kawasan aplikasi berikut adalah tipikal.

• Peralatan automasi: Mekanisme eksekutif kecil, silinder pneumatik, rod tolak servo kecil, pautan boleh laras.
• Robotik dan model: Robot pendidikan, sambungan lengan robotik, aeroangkasa dan rangkaian model perlumbaan.
• Pembungkusan dan jentera ringan: Mekanisme hayunan kecil, batang tarik yang menegangkan.
• Lekapan makmal dan alatan: Sokongan boleh laras, mekanisme tolak-tarik kecil.
• Jentera am: Hujung silinder hidraulik miniatur, sambungan peralatan kecergasan, peranti ujian.

Dalam semua kes ini, galas SI5TK menyediakan titik pangsi padat yang diselaraskan sendiri dan tidak memerlukan pelinciran. Benang dalaman M5x0.8nya menerima rod berulir metrik standard, menjadikannya mudah untuk disepadukan ke dalam reka bentuk sedia ada.

Panduan Gambaran Keseluruhan dan Pemilihan Siri SI5T/K

Galas SI5TK adalah sebahagian daripada siri SI5T/K galas hujung rod pelincir diri lengkap. Siri ini termasuk beberapa saiz saiz dan spesifikasi benang. Memahami siri membantu apabila memilih saiz yang berbeza untuk projek yang berkaitan.

Akhiran L menunjukkan benang sebelah kiri, contohnya SI5TL/K. Benang sebelah kiri berguna dalam pemasangan turnbuckle di mana hujung rod berputar menyesuaikan jumlah panjang. Versi keluli tahan karat juga tersedia dengan akhiran X untuk aplikasi yang memerlukan rintangan kakisan yang lebih tinggi. Pilihan siri ini membolehkan pereka bentuk menyeragamkan teknologi hujung rod pelincir diri yang sama merentas pelbagai saiz mesin.

Petua Pemilihan untuk Galas SI5TK

• Gunakan galas SI5TK untuk gerakan kelajuan rendah sahaja. Ia tidak sesuai untuk putaran berterusan berkelajuan tinggi.
• Untuk beban kerja sebenar, adalah disyorkan untuk menggunakan tidak lebih daripada satu perkara daripada penarafan beban statistik sebagai margin keselamatan. Untuk SI5TK, ini bermakna mengekalkan beban operasi berterusan di bawah kira-kira 2.0 kN.
• Sahkan arah benang yang diperlukan oleh pemasangan. Benang sebelah kanan adalah standard; nyatakan benang sebelah kiri jika perlu.
• Pertimbangkan julat suhu operasi. Unit standard mengendalikan -30 darjah C hingga 80 darjah C, dengan puncak jangka pendek sehingga 120 darjah C.
• Elakkan habuk yang melelas dan persekitaran tekanan tinggi yang boleh merosakkan pelapik PTFE.

Soalan Lazim Mengenai Galas SI5TK

S1: Adakah saiz benang galas SI5TK?

Galas SI5TK menggunakan benang dalaman M5x0.8 dengan ketepatan 6H. Ini ialah benang halus metrik standard yang menerima rod dan stud berulir M5.

S2: Adakah SI5TK mempunyai galas kidal atau tangan kanan?

SI5TK standard mempunyai benang sebelah kanan. Versi benang sebelah kiri tersedia sebagai SI5TL/K. Menggunakan satu hujung batang tangan kanan dan satu hujung batang kiri dalam rantaian pelarasan panjang dengan memutarkan rod penyambung.

S3: Adakah galas SI5TK memerlukan pelinciran?

Tidak. Galas SI5TK ialah hujung rod pelincir diri tanpa penyelenggaraan. Pelapik komposit PTFEnya menghilangkan keperluan untuk minyak atau gris. Ia tidak mempunyai muncung minyak dan boleh dipasang dan digunakan secara terus.

S4: Apakah sudut kecondongan maksimum galas SI5TK?

Sudut kecondongan yang dibenarkan ialah 13 darjah. Ini membolehkan galas mengimbangi ketidakseimbangan antara aci dan rumah tanpa mengikat atau beban tepi.

S5: Adakah penarafan beban untuk galas SI5TK?

Penarafan beban dinamik ialah 5.7 kN dan penarafan beban statik ialah 6.0 kN. Untuk operasi berterusan, disyorkan untuk mengekalkan beban kerja dalam satu pertiga daripada penarafan statik, kira-kira 2.0 kN.

S6: Bolehkah galas SI5TK digunakan dalam aplikasi berkelajuan tinggi?

Tidak. Galas SI5TK direka untuk gerakan berayun dan mencondongkan kelajuan rendah. Ia tidak sesuai untuk putaran berterusan berkelajuan tinggi. Pelapik PTFE dan reka bentuk pasangan sfera dioptimumkan untuk gerakan salingan.

S7: Apakah julat suhu operasi galas SI5TK?

Galas SI5TK standard beroperasi dari -30 darjah C hingga 80 darjah C, dengan pendedahan jangka pendek sehingga 120 darjah C. Suhu yang lebih tinggi boleh merendahkan pelapik PTFE dan mengurangkan hayat perkhidmatan.

S8: Apakah bahan yang digunakan dalam galas SI5TK?

Badan hujung rod adalah keluli karbon dengan penyaduran zink. Bola dalam adalah keluli galas GC15, dipadamkan kepada HRC 58-64, dengan permukaan sfera bersalut krom keras. Sentuhan gelongsor ialah keluli ditambah pelapis komposit PTFE.
