6224 Galas Bebola Alur Dalam: Reka Bentuk Baris Tunggal untuk Motor Perindustrian

Memahami Galas Bebola Alur Dalam Satu Baris

A 6224 galas mewakili komponen asas dalam jentera perindustrian moden. Galas bebola alur dalam satu baris adalah antara jenis galas yang paling serba boleh dan digunakan secara meluas merentasi sektor pembuatan, automotif dan tenaga. Galas ini menyokong beban jejarian dan beban paksi sederhana melalui reka bentuk yang ringkas namun berkesan yang menampilkan bebola keluli yang ditempatkan dalam gelang beralur.

Reka bentuk alur dalam mencipta laluan beban berterusan di sekeliling galas, mengagihkan tegasan secara sama rata pada semua elemen bergolek. Seni bina ini membolehkan putaran lancar dalam keadaan yang mencabar sambil mengekalkan kebolehpercayaan operasi yang tinggi. The 6224 satu baris galas bebola alur dalam penetapan mengikut piawaian ISO antarabangsa, menunjukkan ciri dimensi dan prestasi khusus yang jurutera boleh bergantung pada rantaian bekalan global.

Ciri Reka Bentuk Teras bagi Galas Bebola Alur Dalam

Galas bebola alur dalam menggabungkan beberapa elemen reka bentuk kritikal yang menyumbang kepada penggunaan meluasnya dalam persekitaran perindustrian.

Komponen Struktur

Lingkaran luar menampilkan alur raceway dalam yang memandu elemen guling
Cincin dalam dengan geometri alur yang dipadankan untuk sentuhan bola yang tepat
Bola keluli sebagai elemen bergolek, biasanya antara 6 hingga 12 setiap galas
Sangkar yang mengekalkan jarak yang betul antara elemen bergolek
Pengedap atau perisai pilihan yang melindungi permukaan dalaman daripada pencemaran

Pengilangan ketepatan komponen ini memastikan getaran dan bunyi yang minimum semasa operasi. Kualiti kemasan permukaan pada alur raceway secara langsung mempengaruhi jangka hayat galas dan kelancaran operasi. Teknik pengeluaran moden mengekalkan toleransi dalam mikrometer, membolehkan galas mencapai kelajuan putaran melebihi 10,000 RPM dalam banyak aplikasi.

Pengagihan Kapasiti Beban

Tidak seperti jenis galas lain, galas alur dalam cemerlang dalam menguruskan senario beban gabungan. Geometri membolehkan bola membawa kedua-dua beban jejarian berserenjang dengan aci dan beban paksi sederhana selari dengan arah aci. Ciri dwi-kapasiti ini menghapuskan keperluan untuk pelbagai jenis galas dalam banyak aplikasi, mengurangkan kerumitan reka bentuk dan kos sistem.

6224 Spesifikasi Galas dan Parameter Teknikal

Memahami spesifikasi dimensi dan prestasi membantu jurutera memilih galas yang sesuai untuk aplikasi tertentu.

Parameter	Nilai	Unit
Diameter Gergaji (d)	120	mm
Diameter Luar (D)	215	mm
Lebar (B)	40	mm
Jejari Isi Minimum (r)	2.1	mm
Berat badan	5.27	kg
Jenis Gergaji	Lubang Silinder	-
Elemen Bergolek	Bola Keluli, Baris Tunggal	-

Ciri-ciri Prestasi

Metrik Prestasi	Penilaian
Penilaian Beban Dinamik Asas (Cr)	146 kN
Penilaian Beban Statik Asas (Cor)	118 kN
Had Kelajuan Pelinciran Minyak	6300 RPM
Had Kelajuan Pelinciran Minyak	4000 RPM
Julat Suhu Operasi	-30 hingga 120 darjah Celsius
Klasifikasi Toleransi	C0 Standard, boleh ditingkatkan kepada C3/C4

Meterai dan Pilihan Varian

Galas 6224 datang dalam pelbagai konfigurasi untuk disesuaikan dengan persekitaran operasi yang berbeza:

Reka bentuk terbuka untuk aplikasi dengan sistem bekalan pelinciran berterusan
Perisai logam satu sisi melindungi daripada habuk sambil mengekalkan aliran pelinciran
Pengedap sesentuh getah dua sisi menawarkan perlindungan yang dipertingkatkan terhadap pencemaran alam sekitar
Dimeterai galas bebola alur dalam baris tunggal yang dimeterai varian mengurangkan kekerapan penyelenggaraan

Kelebihan Utama Galas Bebola Alur Dalam Baris Tunggal

Faedah Prestasi

Galas alur dalam memberikan prestasi luar biasa merentasi pelbagai dimensi operasi. Geometri ringkas mereka membolehkan geseran yang lebih rendah berbanding dengan reka bentuk galas yang kompleks, diterjemahkan kepada penggunaan tenaga yang berkurangan dalam sistem perindustrian. Sudut sentuhan sifar darjah antara bola dan laluan perlumbaan membolehkan galas ini mengendalikan beban hentakan dengan berkesan, menyerap pancang daya secara tiba-tiba tanpa kegagalan pramatang.

Kestabilan terma mewakili satu lagi kelebihan penting. Bahan binaan keluli mengekalkan sifat mekanikal yang konsisten merentasi julat suhu yang ditentukan, memastikan prestasi boleh diramal dalam kedua-dua aplikasi suhu kriogenik dan suhu tinggi. Laluan beban teragih menghalang kepekatan tegasan setempat yang boleh memulakan kegagalan keletihan.

Kelebihan Ekonomi

Kos pembuatan yang lebih rendah daripada jenis galas khusus mengurangkan perbelanjaan modal peralatan
Jumlah pengeluaran yang tinggi memastikan stok tersedia dan harga yang kompetitif
Jangka hayat perkhidmatan yang dilanjutkan mengurangkan kekerapan penggantian dan masa henti operasi
Keperluan penyelenggaraan yang minimum berbanding dengan alternatif galas gelongsor
Serasi dengan amalan pemasangan standard dan prosedur pemasangan

Pemasangan dan Serbaguna

Jurutera menghargai penyeragaman yang dibina dalam reka bentuk galas alur dalam. Saiz aci sejagat dan antara muka pemasangan piawai memudahkan pembangunan peralatan. Kepelbagaian ini membolehkan galas bebola alur dalam untuk motor elektrik aplikasi merentas pelbagai industri tanpa memerlukan penyesuaian tersuai. Reka bentuk gerek silinder menampung kedua-dua aci pepejal dan lengan tirus melalui perkakasan pelekap yang sesuai.

Aplikasi Industri dan Senario Operasi

Kawasan Permohonan Utama

Galas alur dalam berfungsi sebagai komponen asas dalam jentera perindustrian yang merangkumi pelbagai sektor. Kebolehsuaian mereka kepada pelbagai keadaan beban dan julat kelajuan menjadikannya sesuai untuk pelbagai aplikasi yang sangat luas.

Motor Elektrik dan Peralatan Berputar: Pusat kepada reka bentuk motor, galas ini menyokong putaran aci dalam motor kuasa kuda pecahan melalui motor industri besar melebihi 1000 kuasa kuda. Varian yang dimeterai memberikan perlindungan dalam persekitaran yang terdedah kepada habuk, lembapan atau bahan kimia.

Peralatan Pengendalian Bahan: Sistem penghantar, angkat dan mekanisme pengangkatan bergantung pada galas alur dalam untuk sokongan beban yang boleh dipercayai. Kapasiti beban jejarian menampung operasi pemindahan bahan berat dalam kemudahan perlombongan, pembinaan dan pembuatan.

Pemampat dan Pam: Reka bentuk pemampat salingan dan berputar menggabungkan galas ini untuk mengekalkan kedudukan aci yang tepat di bawah variasi tekanan dinamik. Aplikasi pam mendapat manfaat daripada varian galas tertutup yang menahan kemasukan air dan menghalang kakisan dalaman.

Jentera Pertanian: Peralatan ladang daripada sistem pengendalian bijirin kepada jentera pemprosesan tanaman menggunakan galas alur dalam dalam kedua-dua sistem pemacu utama dan komponen tambahan. Pendedahan alam sekitar kepada habuk, lembapan dan sisa organik memerlukan varian tertutup atau terlindung.

Pemprosesan Tekstil dan Kertas: Aplikasi gelendong berkelajuan tinggi dan peralatan pengendalian web bergantung pada galas alur dalam untuk prestasi yang konsisten. Variasi suhu dalam persekitaran pemprosesan kekal dalam julat operasi galas.

Pertimbangan Kelajuan dan Beban

Keadaan operasi menentukan jenis pengedap dan kaedah pelinciran yang sesuai. Aplikasi berkelajuan tinggi yang menghampiri 6000 RPM biasanya menggunakan pelinciran minyak untuk meminimumkan pemanasan geseran. Operasi berkelajuan sederhana dalam julat 2000 hingga 4000 RPM berfungsi dengan berkesan dengan pelinciran gris, memerlukan campur tangan penyelenggaraan yang kurang kerap. Senario beban berat berkelajuan rendah mendapat manfaat daripada galas tertutup yang memerangkap pelinciran dan mengecualikan bahan cemar alam sekitar.

Aplikasi yang melebihi julat suhu ambien atau beroperasi dalam persekitaran yang menghakis memerlukan bahan galas melebihi keluli standard. Unsur penggelek keluli tahan karat dan perlumbaan menentang pengoksidaan dan serangan kimia, memanjangkan hayat perkhidmatan dalam aplikasi pemprosesan marin atau kimia.

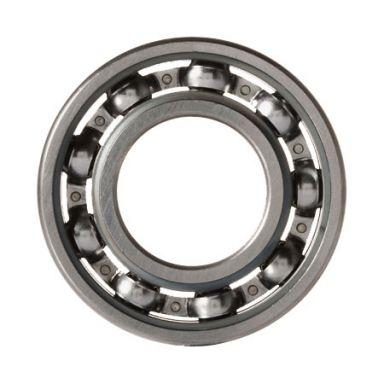

726aa0f8e34b88245d4d733891aaee54tplv-be4g95zd3a-448x448

Memilih dan Memasang Galas Bebola Deep Groove

Kriteria Pemilihan Galas

Pemilihan galas yang betul memastikan prestasi peralatan yang optimum dan jangka hayat operasi. Jurutera mesti menilai beberapa parameter kritikal sebelum menentukan model galas tertentu.

Analisis Beban: Kira beban jejarian dan paksi yang dijangkakan semasa operasi biasa dan semasa permulaan/penutupan sementara. Bandingkan beban yang dikira ini dengan penarafan beban asas galas. Margin keselamatan 1.5 hingga 2.0 kali penarafan beban asas adalah amalan standard untuk jangka hayat galas yang dilanjutkan.

Keperluan Kelajuan: Kenal pasti julat kelajuan operasi yang dijangkakan dan halaju putaran puncak. Rujuk had kelajuan pelinciran bearing untuk menentukan sama ada pelinciran minyak atau gris lebih sesuai dengan aplikasi. Aplikasi berkelajuan tinggi mungkin memerlukan galas dengan reka bentuk sangkar yang dioptimumkan untuk meminimumkan kesan emparan pada elemen bergolek.

Faktor Persekitaran: Nilai pendedahan pencemaran, kehadiran lembapan, suhu melampau dan pendedahan kimia. Varian galas tertutup melindungi daripada kemasukan habuk dan lembapan tetapi mengehadkan penambahan gris. Galas terbuka membenarkan bekalan pelinciran segar yang berterusan tetapi memerlukan pengedap luaran yang berkesan pada tahap perumahan mesin.

Konfigurasi Pemasangan: Tentukan sama ada pelekap aci atau perumah sesuai dengan geometri aplikasi. Pertimbangkan keperluan toleransi dan wujudkan kaedah pelekap yang menyokong kedua-dua beban jejarian dan paksi dengan betul semasa operasi.

Amalan Terbaik Pemasangan

Periksa galas selepas menerima untuk mengesahkan tiada kerosakan berlaku semasa penyimpanan atau penghantaran
Kendalikan galas dengan tangan yang bersih atau sarung tangan yang sesuai, jangan sekali-kali menyentuh permukaan raceway
Gunakan alat dan teknik pemasangan yang betul untuk mengelakkan penggunaan daya yang berlebihan semasa pemasangan
Sahkan saiz aci dan perumah sepadan dengan spesifikasi galas sebelum pemasangan
Sapukan jenis dan kuantiti pelincir yang sesuai mengikut bearing dan panduan pengeluar peralatan
Rekod tarikh pemasangan dan parameter operasi untuk rujukan masa hadapan dan penjadualan penyelenggaraan

Penyelenggaraan dan Pengoptimuman Panjang Umur

Strategi Pelinciran

Pelinciran yang betul mewakili satu-satunya faktor terpenting dalam memanjangkan hayat perkhidmatan galas. Galas yang dilincirkan gris memerlukan pengisian semula berkala untuk menggantikan pelincir yang terdegradasi dan mengekalkan lapisan pelindung antara elemen bergolek dan raceway. Pelinciran minyak membenarkan penyejukan berterusan dan pengekstrakan pencemaran melalui sistem penapisan, sesuai untuk aplikasi berkelajuan tinggi.

Pelinciran yang berlebihan menghasilkan haba melalui pengadukan mekanikal dan harus dielakkan. Kurang pelinciran mempercepatkan haus dan memulakan sawan, memusnahkan galas dalam beberapa jam operasi. Pengesyoran khusus aplikasi mengimbangi kebimbangan yang bersaing ini.

Pemantauan dan Penilaian Keadaan

Pemeriksaan berkala mengenal pasti masalah yang berkembang sebelum kegagalan bencana berlaku. Bacaan suhu tinggi menunjukkan pelinciran yang tidak mencukupi atau beban yang berlebihan. Bunyi atau getaran yang luar biasa mencadangkan kemasukan pencemaran atau pergeseran permukaan elemen bergolek. Pemantauan sistematik membolehkan perancangan penyelenggaraan ramalan yang meminimumkan masa henti peralatan yang tidak dijangka.

Perlindungan Alam Sekitar

Reka bentuk galas tertutup mengandungi pelincir dan tidak termasuk pencemaran, mengurangkan kekerapan penyelenggaraan. Galas terbuka memerlukan pengedap luaran pada antara muka perumahan mesin. Reka bentuk pengedap fleksibel dan labirin melindungi dalaman galas sambil membenarkan peredaran pelinciran terkawal. Peralatan yang beroperasi dalam persekitaran berdebu atau basah mendapat manfaat yang besar daripada langkah pengedap yang dipertingkatkan.

Galas Alur Dalam Berbanding Penyelesaian Alternatif

Apabila menilai teknologi galas untuk aplikasi industri, jurutera membandingkan reka bentuk alur dalam terhadap pendekatan alternatif termasuk galas roller tirus, galas roller silinder dan galas magnet.

Jenis Galas	Kapasiti Jejari	Kapasiti paksi	Julat Kelajuan	Tahap Kos
Bola Alur Dalam	bagus	Sederhana	tinggi	rendah
Penggelek Tirus	Cemerlang	Cemerlang	Sederhana	tinggi
Penggelek Silinder	Cemerlang	Terhad	tinggi	Sederhana
Galas Magnetik	khusus	khusus	Sangat Tinggi	Sangat Tinggi

Galas alur dalam mewakili pilihan optimum untuk aplikasi tujuan umum yang menggabungkan beban sederhana, kelajuan berubah-ubah, dan kepekaan kos. Jenis galas khusus memberikan prestasi unggul dalam senario tertentu tetapi pada pemerolehan dan kos operasi yang jauh lebih tinggi.

Pembuatan Moden dan Piawaian Kualiti

Piawaian dan Pensijilan Antarabangsa

Galas bebola alur dalam mematuhi piawaian dimensi dan prestasi antarabangsa yang ketat, terutamanya ISO 6 untuk spesifikasi reka bentuk am dan ISO 286 untuk klasifikasi toleransi. Piawaian ini memastikan kebolehtukaran merentas rantaian bekalan global dan membolehkan jurutera menentukan komponen daripada berbilang pembekal dengan yakin.

Sistem pensijilan kualiti termasuk pematuhan pembuatan ISO 9001 dan ISO 20623 yang mengandungi standard kualiti mewujudkan proses pengeluaran yang konsisten. Ujian tetap mengesahkan bahawa komponen galas memenuhi penilaian beban yang ditentukan, ketepatan dimensi dan keperluan kemasan permukaan.

Pendahuluan Pembuatan Ketepatan

Kemudahan pengeluaran moden menggunakan pemesinan kawalan berangka komputer untuk mencapai geometri raceway dengan kemasan permukaan di bawah 0.05 mikrometer. Teknik pengisaran lanjutan menghilangkan ketidaksempurnaan bahan bawah permukaan yang memulakan kegagalan keletihan. Pengesahan kualiti dalam proses mengesahkan pematuhan dimensi sebelum galas meninggalkan kemudahan pembuatan.

Pembersihan emparan keluli menghilangkan kemasukan dalaman yang menumpukan tegasan di bawah beban operasi. Proses rawatan haba mengoptimumkan kekerasan dan keliatan bahan, mengimbangi rintangan haus terhadap kerapuhan. Kemajuan metalurgi ini memanjangkan hayat perkhidmatan galas praktikal dengan ketara melebihi reka bentuk generasi terdahulu.

Perkembangan Masa Depan dan Aplikasi Muncul

Industri galas terus maju ke arah peningkatan prestasi, peningkatan kemampanan dan penyesuaian kepada keperluan industri yang berkembang. Reka bentuk sangkar komposit ringan mengurangkan daya emparan pada kelajuan yang melampau sambil mengekalkan integriti struktur. Elemen gelek seramik dalam galas hibrid mengurangkan jisim dan geseran sambil mengekalkan kapasiti beban yang mencukupi untuk banyak aplikasi.

Salutan pelincir pepejal membolehkan operasi galas dalam persekitaran di mana gris dan minyak konvensional tidak boleh terkandung, terutamanya berkaitan untuk aplikasi aeroangkasa dan vakum. Reka bentuk galas pintar yang menggabungkan sensor terbenam membolehkan pemantauan keadaan yang meramalkan keperluan penyelenggaraan sebelum kegagalan berlaku, mengoptimumkan kebolehpercayaan dalam sistem kritikal.

Pertimbangan kemampanan memacu pembangunan reka bentuk galas yang memerlukan penggantian yang kurang kerap dan menggunakan pelincir yang serasi dengan alam sekitar. Pengilang berusaha untuk menghapuskan unsur nadir bumi daripada sangkar magnet kekal sambil mengekalkan piawaian prestasi yang dituntut oleh jentera moden.

Isu dan Penyelesaian Operasi Biasa

Bunyi dan Getaran

Bunyi galas yang luar biasa biasanya menunjukkan kemasukan pencemaran atau pelinciran yang tidak mencukupi. Zarah logam yang beredar melalui permukaan raceway pemarkahan bearing mencipta bunyi pengisaran yang boleh dikenali. Curahan sistematik dengan pelincir bersih kadangkala memulihkan operasi lancar jika pencemaran kekal minimum. Galas yang dirampas atau rosak teruk memerlukan penggantian lengkap.

Kegagalan Pramatang

Kegagalan galas sebelum jangka masa perkhidmatan menunjukkan ralat pemasangan, pemuatan berlebihan atau isu alam sekitar. Pemasangan yang tidak betul menggunakan beban sipi yang menumpukan tekanan pada bahagian galas yang direka untuk beban teragih. Padanan pelekap yang terlalu ketat menghasilkan tekanan dalaman yang mempercepatkan keletihan bahan. Mengekalkan toleransi pelekap yang ditentukan menghalang kegagalan yang disebabkan oleh pemasangan ini.

Kenaikan Suhu

Suhu galas melebihi julat operasi biasa menunjukkan peningkatan geseran daripada kerosakan pelinciran atau penggunaan beban yang berlebihan. Menambahkan kuantiti pelincir atau menaik taraf kepada gris dengan keupayaan suhu yang lebih tinggi kadangkala menyelesaikan masalah. Pengesahan analisis beban mengesahkan sama ada keadaan operasi melebihi penarafan reka bentuk galas.

Soalan Lazim

S1: Apakah perbezaan antara galas bebola alur dalam yang tertutup dan terbuka?

Galas alur dalam yang dimeterai mengandungi pengedap kekal pelincir yang memerangkap dalam galas dan tidak termasuk pencemaran luaran. Reka bentuk ini mengurangkan keperluan penyelenggaraan dan berfungsi dengan baik dalam persekitaran berdebu atau basah, tetapi menghalang penambahan semula pelincir luaran. Galas terbuka membenarkan peredaran pelincir berterusan dan penyejukan tetapi memerlukan pengedap perumahan luaran untuk mengelakkan kemasukan pencemaran. Persekitaran aplikasi dan keupayaan penyelenggaraan menentukan konfigurasi yang paling sesuai.

S2: Bagaimanakah saya menentukan saiz galas yang betul untuk aplikasi saya?

Pemilihan galas bermula dengan mengira beban jejarian dan paksi yang bertindak pada aci. Rujuk jadual penarafan beban pengeluar galas yang membandingkan beban yang dikira anda dengan penarafan beban asas yang diterbitkan. Pilih saiz galas di mana beban yang dikira kekal di bawah 50 hingga 70 peratus daripada penarafan beban asas untuk memastikan margin keselamatan hayat perkhidmatan yang mencukupi. Sahkan bahawa kelajuan operasi berada dalam had kelajuan pelinciran yang disyorkan galas.

S3: Bolehkah galas bebola alur dalam bertolak ansur dengan salah jajaran sudut?

Galas alur dalam bertolak ansur dengan salah jajaran sudut terhad biasanya sekitar satu hingga tiga darjah bergantung pada saiz galas dan keadaan beban. Penjajaran yang berlebihan menumpukan beban galas pada bahagian terhad laluan perlumbaan, mempercepatkan kegagalan keletihan. Prosedur pemasangan yang menekankan ketumpuan aci dan perumahan mengelakkan masalah salah jajaran. Pemilihan gandingan fleksibel menampung offset aci kecil yang tidak dapat ditampung oleh galas secara bebas.

S4: Apakah kaedah pelinciran yang paling sesuai dengan aplikasi berkelajuan tinggi?

Aplikasi berkelajuan tinggi yang menghampiri faedah penarafan kelajuan maksimum galas daripada pelinciran minyak yang beredar melalui galas pada kadar aliran terkawal. Minyak menghilangkan haba yang dijana oleh geseran elemen penggelek dan secara berterusan menggantikan pelincir terdegradasi. Pelinciran gris yang sesuai untuk kelajuan sederhana menghasilkan haba yang berlebihan pada kelajuan tinggi, yang berpotensi menyebabkan sawan galas. Kabus minyak atau sistem pelinciran minyak-udara mewakili penyelesaian termaju untuk aplikasi berkelajuan ultra tinggi khusus.

S5: Berapa kerapkah galas tertutup harus dilincirkan semula?

Galas yang dimeterai kilang biasanya mengandungi pelinciran yang mencukupi untuk tempoh perkhidmatan lanjutan, biasanya beberapa tahun di bawah keadaan operasi biasa. Selang pelinciran semula bergantung pada suhu operasi, keadaan beban dan kitaran tugas. Pengilang biasanya menyatakan keperluan pelinciran dalam dokumentasi produk. Sebaik sahaja galas tertutup ekzos rizab pelincir dalaman, penggantian menjadi perlu kerana pelinciran semula terus adalah mustahil tanpa pembongkaran.

S6: Apakah yang menyebabkan pramuat galas, dan mengapa ia penting?

Pramuat galas merujuk kepada pemampatan dalaman yang digunakan pada elemen gelek semasa pemasangan. Pramuat yang betul menghapuskan permainan dalaman yang sebaliknya akan membenarkan gelinciran dan lekukan laluan perlumbaan. Pramuat yang berlebihan menghasilkan geseran dan haba yang tidak perlu manakala pramuat yang tidak mencukupi membenarkan gelinciran elemen bergolek. Spesifikasi pemasangan menetapkan pramuat yang betul melalui pemasangan terkawal antara galas dan aci atau galas dan lubang perumahan.

S7: Bolehkah galas satu baris menggantikan galas roller tirus dalam aplikasi automotif?

Galas alur dalam mengendalikan beban jejarian dengan berkesan tetapi memberikan kapasiti beban paksi yang terhad berbanding dengan galas roller tirus. Galas roda automotif memerlukan rintangan beban paksi yang besar untuk menampung daya brek dan beban sisi. Walaupun konfigurasi alur dalam berfungsi dalam aplikasi automotif bukan roda tertentu, reka bentuk penggelek tirus kekal sebagai standard untuk pemasangan roda kerana kapasiti paksi yang unggul dan keupayaan pramuat yang wujud.

S8: Apakah keadaan penyimpanan mengekalkan kualiti galas yang tidak digunakan?

Simpan galas tertutup dalam pembungkusan asal dalam persekitaran kering dengan suhu stabil antara 16 dan 35 darjah Celsius. Lindungi galas daripada lembapan, gas menghakis, dan turun naik suhu melampau yang merendahkan sifat pelincir. Storan lanjutan berpotensi memekatkan gris yang memerlukan operasi lembut semasa permulaan awal. Galas terbuka memerlukan penutup pelindung dan penyimpanan kering yang menghalang kakisan permukaan raceway.
