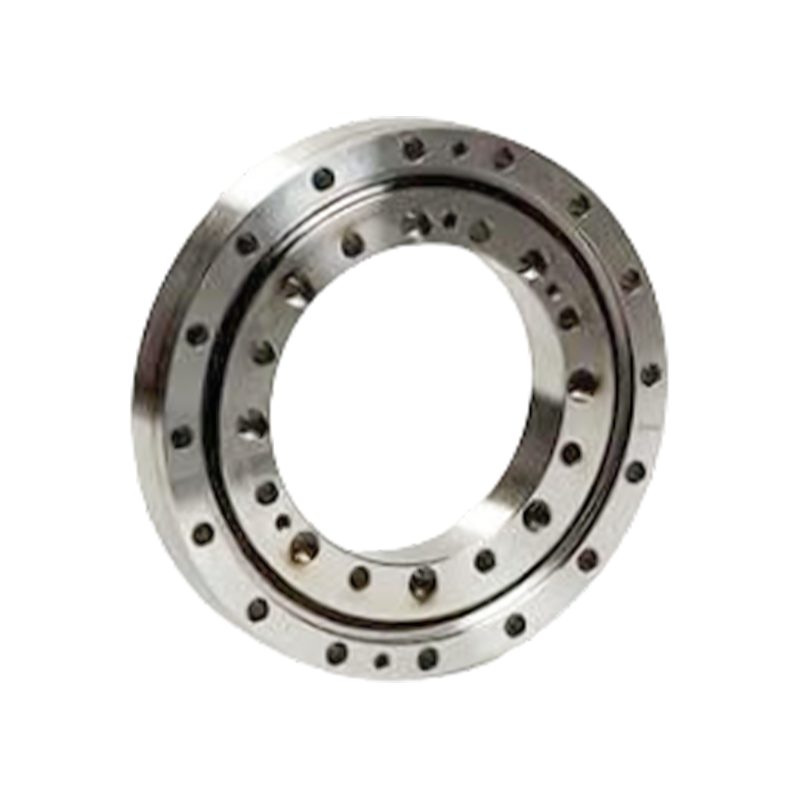

Bearing Roller Bersilang (Bearing Guling Bersilang)Bearing Roller Bersilang, juga dikenali sebagai galas guling bersilang, menggunakan struktur dalaman di mana penggelek silinder disusun bersilang pada sudut 90° antara satu sama lain dalam laluan perlumbaan berbentuk V. Pemisah atau pengatur jarak diletakkan di antara penggelek. Struktur ini membolehkan galas tunggal mengendalikan beban pada semua arah secara serentak, termasuk beban jejarian, beban paksi dan momen terbalik. Galas dicirikan oleh dimensi keseluruhan yang minimum (pengecilan), ketegaran yang tinggi, ketepatan putaran yang tinggi, dan gabungan kapasiti membawa beban. Oleh itu, ia paling sesuai untuk: Sambungan atau bahagian berputar robot industri. Bahagian berputar manipulator/tangan robot.Meja putar pusat pemesinan.Meja putar ketepatan.Peralatan perubatan.Alat pengukur.Peralatan pembuatan IC dan aplikasi lain. Jenis Struktur Galas Roller Bersilang Galas roller bersilang secara amnya dikelaskan kepada tiga bentuk struktur: Gelang luar boleh diasingkan, gelang dalam bersepadu. Cincin luar bersepadu, cincin dalam boleh dipisahkan. Kedua-dua cincin luar dan dalam disepadukan.

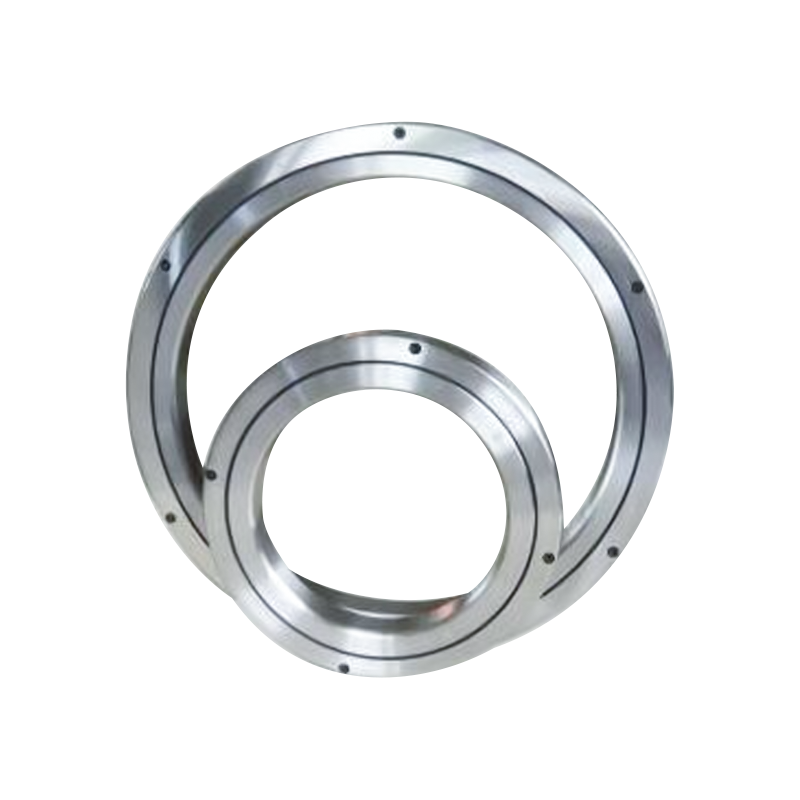

1. Jenis RB (Gelang Luar Boleh Asing, Cincin Dalam Bersepadu)Struktur: Cincin luar dipecahkan kepada dua bahagian, manakala cincin dalam ialah komponen bersepadu tunggal.Aplikasi: Sesuai untuk aplikasi yang memerlukan ketepatan putaran tinggi bagi cincin dalam.
2. Jenis RE (Cincin Luar Bersepadu, Cincin Dalam Boleh Dipisahkan)Struktur: Mempunyai dimensi luaran yang sama seperti jenis RB, tetapi cincin luar disepadukan, dan cincin dalam dipecahkan kepada dua bahagian.Aplikasi: Sesuai untuk aplikasi yang memerlukan ketepatan putaran tinggi bagi cincin luar.

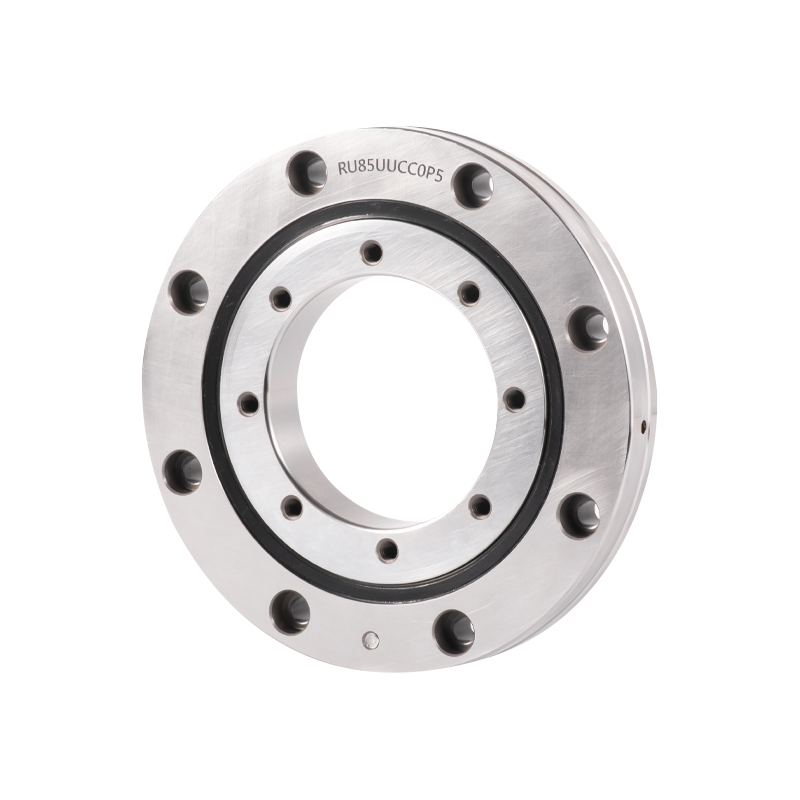

3. Jenis RU (Gelang Dalam dan Luar Bersepadu, dengan Lubang Lekap) Struktur: Kedua-dua gelang dalam dan luar disepadukan dan mempunyai lubang pelekap. Ini menghapuskan keperluan untuk memasang bebibir dan tempat duduk sokongan, menjadikannya sangat mudah untuk digunakan. Prestasi: Memandangkan gelang dalam dan luar disepadukan, pemasangan mempunyai kesan minimum pada prestasi, memastikan ketepatan putaran dan tork yang stabil.Aplikasi: Sesuai untuk aplikasi yang memerlukan ketepatan putaran tinggi untuk kedua-dua gelang dalam dan luar.

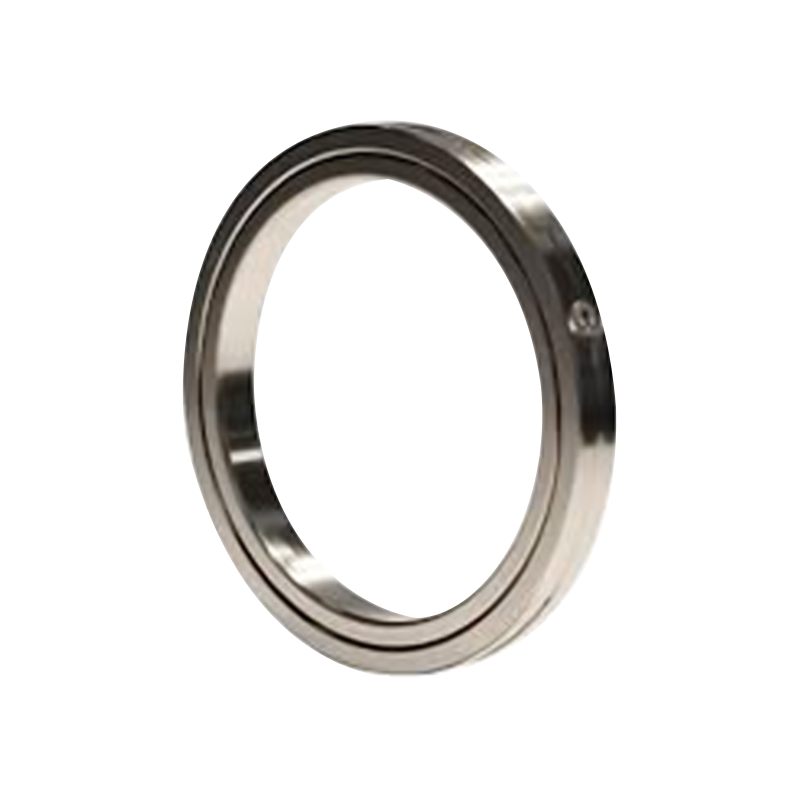

4. Jenis RA (Cincin Luar Boleh Asing, Cincin Dalam Bersepadu, Ultra-Nipis)Struktur: Reka bentuk ultra-nipis di mana ketebalan cincin dalam dan luar dikurangkan ke tahap maksimum. Strukturnya sama dengan jenis RB, dengan cincin luar berpecah. Aplikasi: Sesuai untuk bahagian yang memerlukan reka bentuk yang ringan dan padat, seperti bahagian berputar robot dan manipulator.

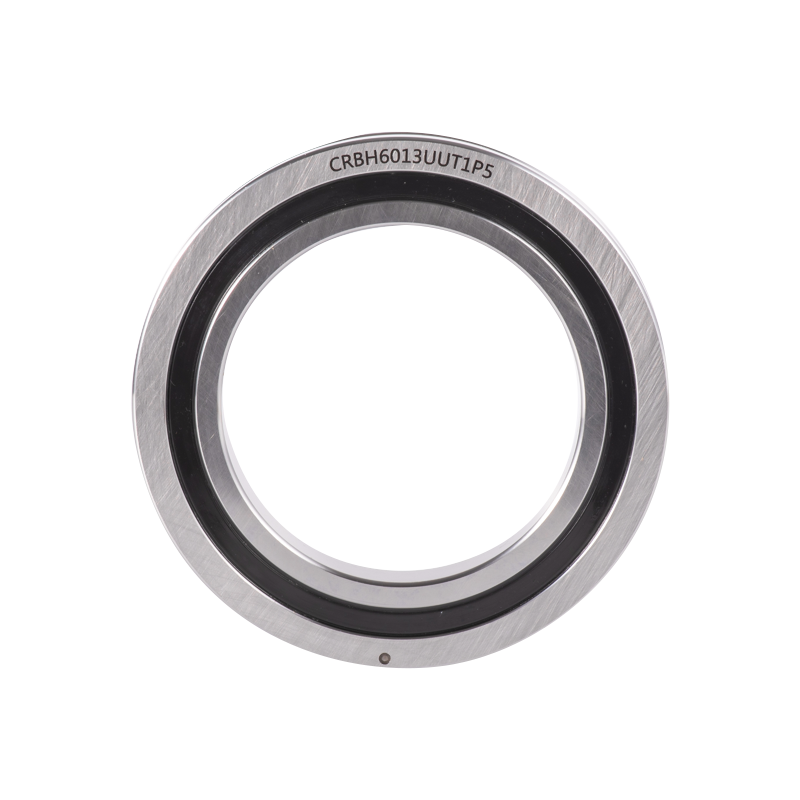

5. Jenis RBH (Gelang Dalam dan Luar Bersepadu, Ultra-Nipis)Struktur: Reka bentuk ultra-nipis dengan cincin dalaman dan luaran bersepadu, tetapi tanpa lubang pelekap. Memerlukan penetapan dengan bebibir dan tempat duduk sokongan semasa pemasangan.Prestasi: Struktur bersepadu kedua-dua gelang menghalang kemerosotan prestasi akibat pemasangan, memastikan ketepatan putaran dan tork yang stabil.Aplikasi: Sesuai untuk aplikasi yang memerlukan saiz kecil (pengecilan) sambil mengekalkan ketepatan putaran yang tinggi untuk kedua-dua gelang dalam dan luar.

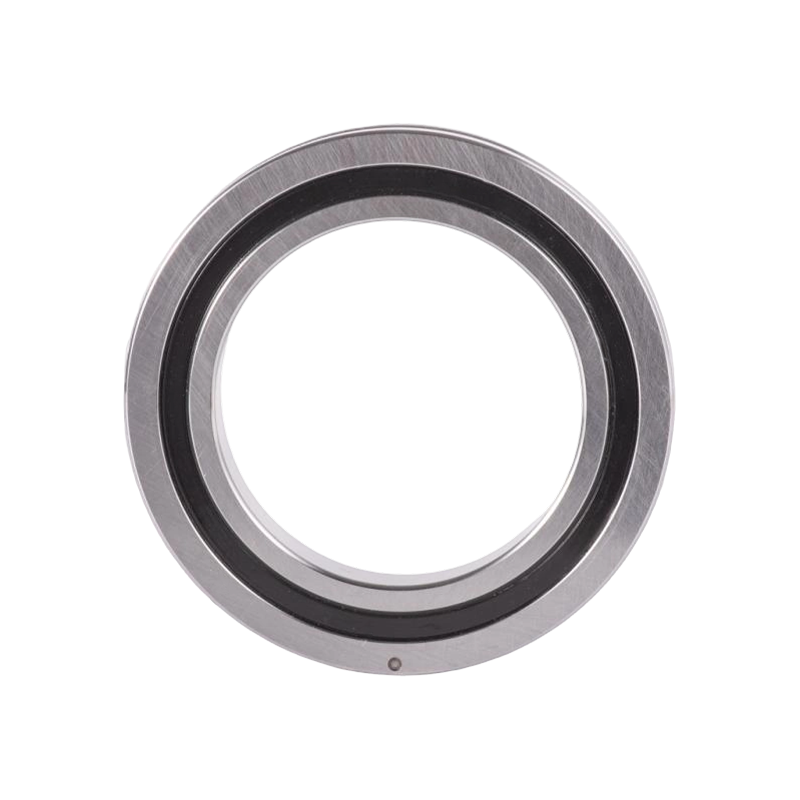

6. Jenis SX (Gelang Dalam Bersepadu, Cincin Luar Boleh Asing, Ultra Nipis)Struktur: Untuk diameter aci yang sama, jenis SX mempunyai keratan rentas yang lebih kecil daripada jenis RB. Disebabkan reka bentuk ultra-nipis, cincin dalam mahupun luar tidak mempunyai lubang pelekap, memerlukan pemasangan dengan bebibir dan tempat duduk galas semasa pemasangan. Aplikasi: Sesuai untuk aplikasi di mana cincin dalam berputar.

Industrial Robot Bearings: A Professional Translation
Industrial robot bearings are core components of robots, primarily utilized in joints, slewing units, and precision rotary tables.
The main types include Crossed Roller Bearings and Constant Section Thin-Walled Bearings.
These bearings are required to withstand multi-directional loads while offering characteristics such as high precision, high rigidity, and low friction.

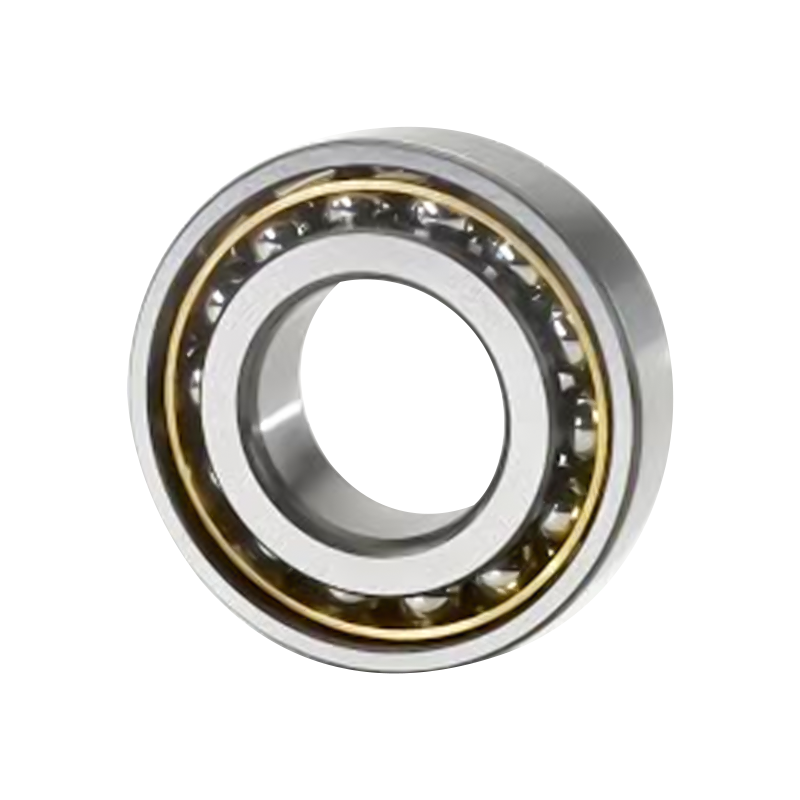

Jalan lumba gelang dalam dan luar galas bebola sentuhan sudut disesarkan relatif antara satu sama lain ke arah paksi galas. Ini menunjukkan bahawa galas ini direka bentuk untuk menampung beban gabungan, iaitu, kedua-dua beban jejarian dan beban paksi. Keupayaan membawa beban paksi bagi galas bebola sentuhan sudut bertambah apabila sudut sentuhan bertambah. Sudut sentuhan ditakrifkan sebagai sudut antara garisan yang menghubungkan titik sentuhan bola dan laluan perlumbaan (iaitu, arah yang melaluinya beban gabungan dihantar dari satu laluan perlumbaan ke yang lain) dan garisan berserenjang dengan paksi galas dalam satah jejari.

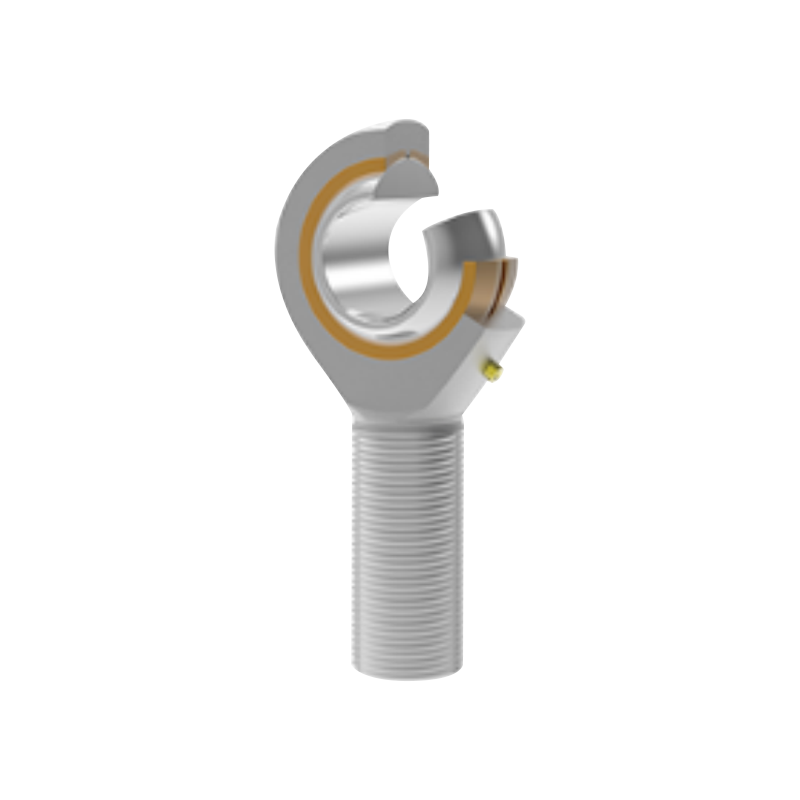

Rod End Bearing adalah komponen mekanikal penting yang digunakan dalam pelbagai aplikasi untuk menyediakan pergerakan putaran dan berayun antara dua komponen yang dipautkan. Mereka memainkan peranan penting dalam memindahkan gerakan dan beban dalam sistem perindustrian dan automotif yang berbeza, menawarkan ketepatan dan kecekapan tinggi dalam persekitaran yang mencabar.

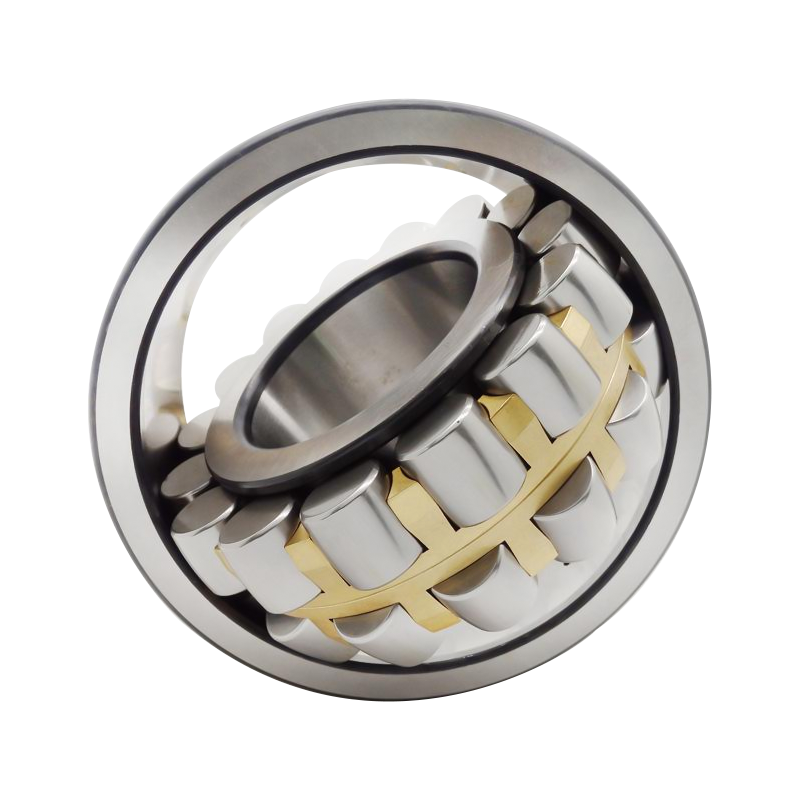

Galas roller sfera terdiri daripada cincin luar dengan raceway sfera dan cincin dalam dengan dua raceway, satu atau dua sangkar, dan satu set penggelek sfera.
Memandangkan pusat litar balapan sfera gelang luar bertepatan dengan pusat galas, galas mempunyai sifat penjajaran sendiri (Penjajaran Kendiri). Ini membolehkannya secara automatik mengimbangi ketidakjajaran yang timbul daripada ralat sudut antara aci dan perumah, atau daripada pesongan aci.
Galas ini mampu menampung beban jejarian berat dan beban paksi dwi-arah tertentu, menjadikannya amat sesuai untuk aplikasi yang tertakluk kepada beban berat atau getaran.
Galas penggelek sfera boleh didapati dengan dua jenis gerek: gerek silinder dan gerek tirus. Galas gerek tirus ditetapkan dengan akhiran "K" (dengan tirus 1:12) atau "K30" (dengan tirus 1:30) mengikut penetapan asas.

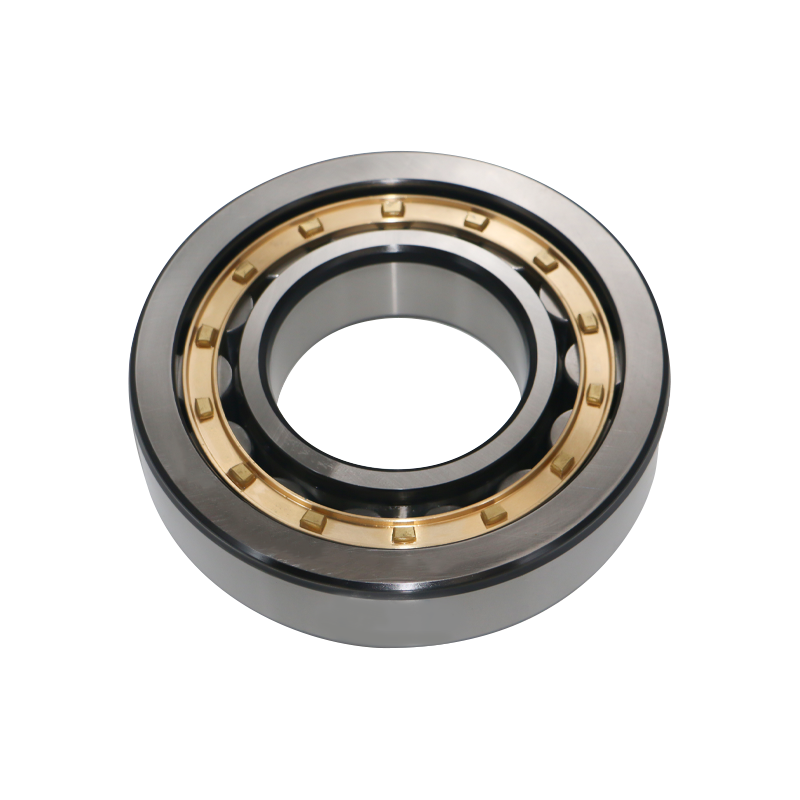

Galas penggelek silinder ialah galas di mana penggelek silinder dan laluan perlumbaan berada dalam hubungan talian.
Mereka mempunyai kapasiti beban yang tinggi dan terutamanya menampung beban jejarian. Disebabkan oleh geseran rendah antara unsur-unsur bergolek dan rusuk gelang/bebibir, ia sesuai untuk putaran berkelajuan tinggi.
Bergantung pada kehadiran atau ketiadaan bebibir pada cincin, ia dikategorikan kepada:
Galas penggelek silinder satu baris: Seperti jenis NU, NJ, NUP, N, dan NF.
Galas penggelek silinder dua baris: Seperti jenis NNU dan NN.
Galas ini biasanya mempunyai struktur cincin dalam dan luar yang boleh dipisahkan.
Galas penggelek silinder tanpa bebibir pada sama ada cincin dalam atau luar membenarkan anjakan paksi relatif antara gelang dalam dan luar. Akibatnya, jenis ini boleh digunakan sebagai galas bukan lokasi (terapung) (atau "galas hujung bebas").
Galas penggelek silinder yang menampilkan bebibir berganda pada satu sisi dan satu bebibir pada gelang bertentangan boleh menahan tahap beban paksi tertentu dalam satu arah.
Secara amnya, mereka menggunakan sangkar keluli yang ditekan atau sangkar tembaga pepejal yang dimesin. Walau bagaimanapun, sesetengah reka bentuk juga menggunakan sangkar poliamida yang dibentuk.

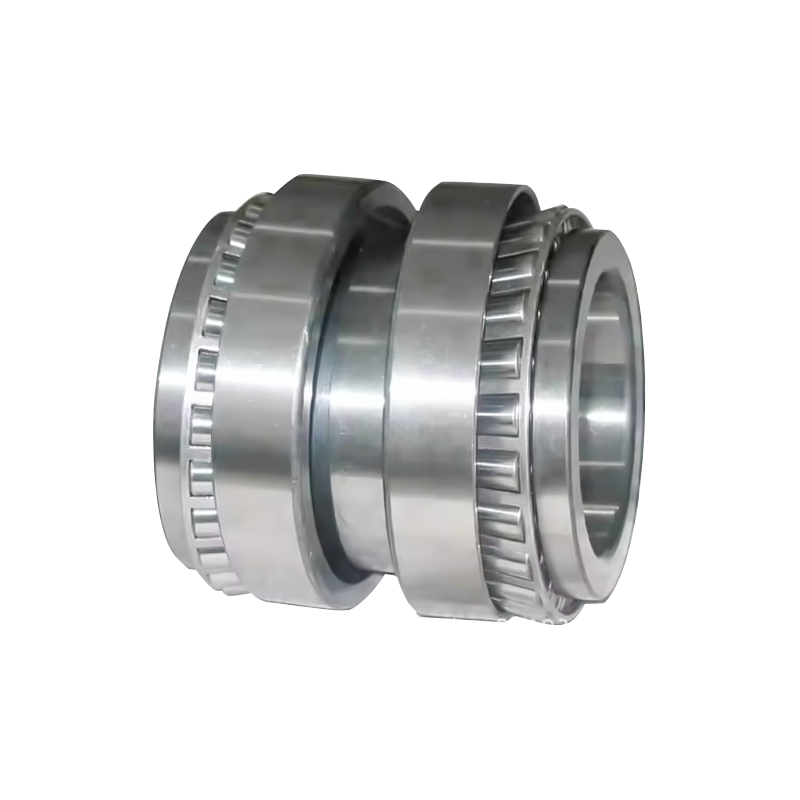

Reka bentuk galas penggelek tirus mempunyai permukaan kon pada cawan (gelang luar), kon (gelang dalam), dan penggelek, dengan bucu permukaan ini menumpu pada titik sepunya pada paksi galas.
Sebagai tambahan kepada galas siri metrik, galas siri inci juga disediakan.
Galas jenis ini sesuai untuk aplikasi yang melibatkan beban berat atau kejutan.
Galas roller tirus:
Mampu menampung beban jejarian dan beban paksi secara serentak dalam satu arah.
Memandangkan daya komponen paksi dijana apabila jenis galas ini dimuatkan secara jejari, dua galas mesti digunakan bersama, sama ada bersemuka atau belakang ke belakang, atau dua atau lebih galas mesti dipadankan untuk digunakan.
Tersedia dalam jenis Standard, Sederhana dan Curam, yang mempunyai saiz sudut sentuhan yang berbeza.
Galas siri metrik tirus sederhana dikenal pasti dengan kod tambahan "C" yang ditambah sebagai akhiran kepada nombor galas.
Galas yang lebar gelang luarnya, diameter dalam kecil gelang luar dan sudut sesentuh ditentukan mengikut spesifikasi ISO 355 ditetapkan oleh kod akhiran tambahan “J”.

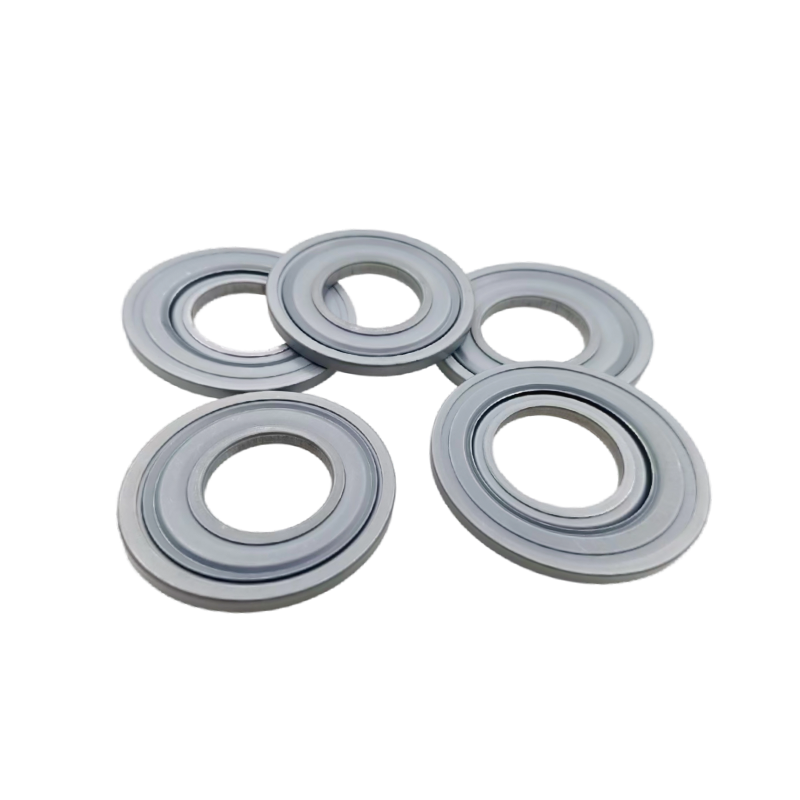

Pengedap logam NILOS-RING ialah elemen pengedap logam yang direka khusus untuk galas yang dilincirkan gris. Tujuannya adalah untuk melindungi galas daripada kemasukan bahan cemar.
Cincin NILOS semua logam direka bentuk untuk mengelakkan kotoran, habuk, serpihan dan bahan cemar lain yang melelas daripada memasuki kedua-dua galas bebola dan roller. Ini membantu memanjangkan masa hidup dan hayat perkhidmatan galas, terutamanya dalam persekitaran operasi dan industri yang keras.

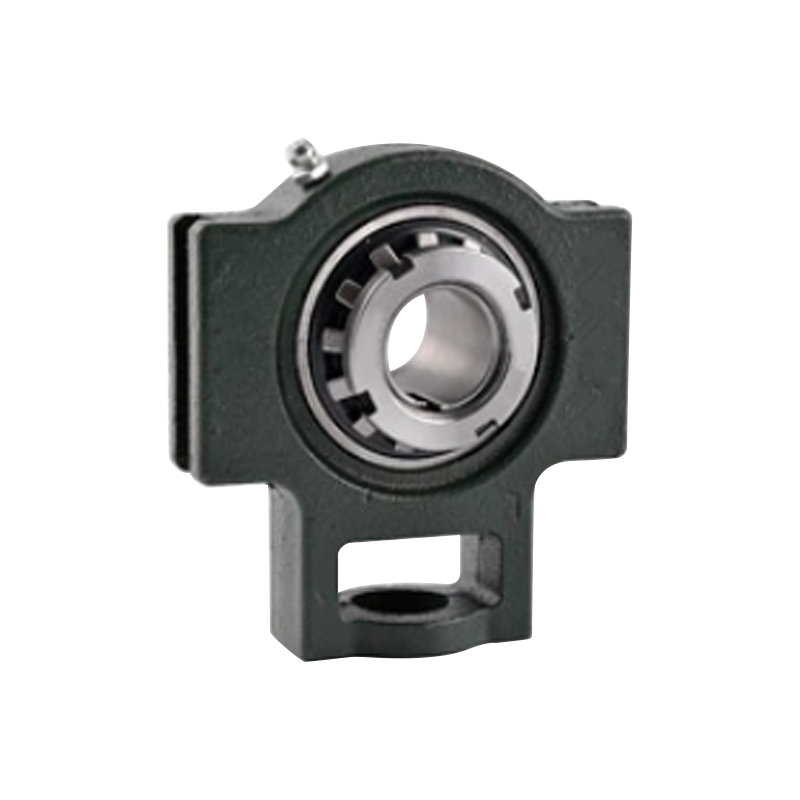

Unit Blok Plummer / Galas Dipasang Unit Blok Plummer (juga dikenali sebagai Unit Galas Dipasang) ialah pemasangan galas yang menggabungkan galas bergolek dengan perumah galas. Ia adalah unit galas sedia untuk dipasang yang termasuk perumah dengan tapak dan galas sisipan dalam blok pelekap. Blok pelekap diikat ke pangkalan, dan aci kemudian dimasukkan, membolehkan komponen dalaman berputar. Nilai teras unit ini terletak pada hakikat bahawa ia adalah unit pra-pelincir serba lengkap yang sedia untuk dipasang pada peralatan, yang sangat memudahkan proses pemasangan untuk jentera mekanikal. Ciri-ciri Struktur Galas Dipasang Unit galas yang dipasang menggunakan reka bentuk bersepadu galas dan perumahan pelekap. Dalam kes jenis penjajaran sendiri, galas diikat dengan gelang snap (atau gelang penahan). Unit ini mempunyai keupayaan penjajaran kendiri automatik, membolehkannya menampung ketidakjajaran aci atau ralat sudut sehingga 3°.
