Galas Meja Putar Ketepatan YRT

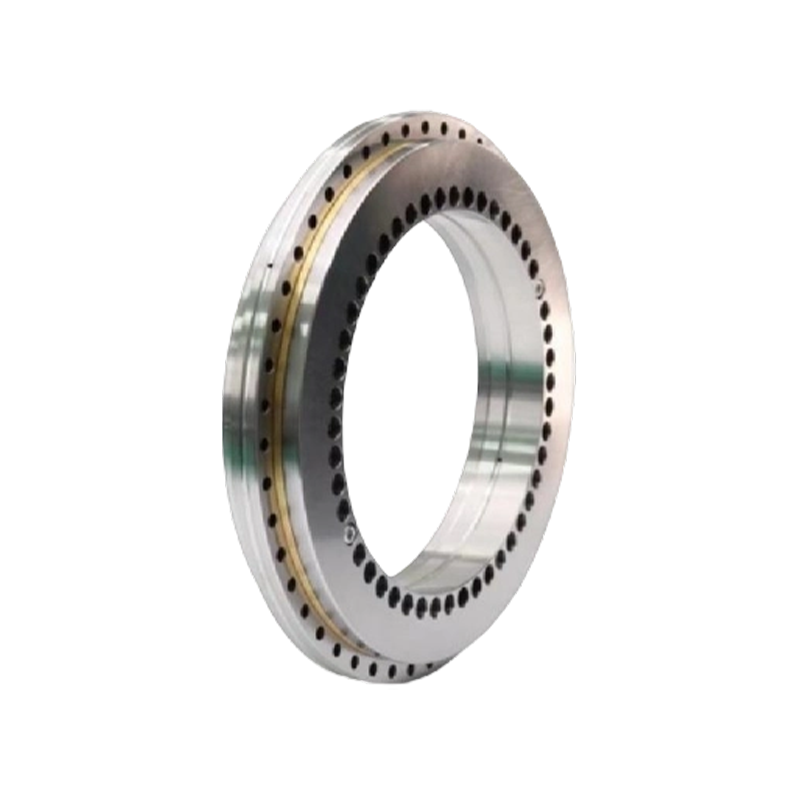

Galas Meja Putar Ketepatan YRT terdiri daripada cincin perumah tujahan/jejarian, gelang aci tujahan/jejarian, mesin basuh tujahan, dua pemasangan sangkar penggelek jarum dan satu set penggelek silinder jejarian. Cincin perumahan dan cincin aci mempunyai lubang skru pelekap teragih sama rata. Galas jenis ini mempunyai kapasiti beban paksi dan jejarian yang tinggi, ketegaran yang tinggi, dan ketepatan yang sangat tinggi.

Contact Us Hubungi Kami
SEBELUM：Tiada produk sebelumnya SETERUSNYA：Galas Pengukuran Sudut YRTM
  • Penerangan
  • Spesifikasi
  • Hubungi Kami

Ciri-ciri Galas Meja Putar YRT:
1. Galas Gabungan:
Galas YRT ialah galas gabungan, menyepadukan fungsi galas jejarian dan tujahan. Mereka secara serentak boleh menahan beban jejarian dan paksi dari arah yang berbeza dan juga boleh menahan tork.
2. Ketepatan Tinggi:
Galas YRT biasanya mempunyai ketepatan yang sangat tinggi, membolehkan putaran dan kedudukan yang tepat.
3. Ketegaran:
Galas YRT mempunyai ketegaran yang tinggi, mengekalkan kestabilan di bawah keadaan beban yang tinggi. Aplikasi yang memerlukan beban kerja yang berat memastikan kebolehpercayaan galas di bawah beban yang tinggi.
4. Kapasiti Tork Tinggi:
Galas YRT direka untuk menahan beban tork yang tinggi, penting untuk aplikasi yang memerlukan putaran dan penghantaran tork yang tinggi.
5. Pemasangan dan Penyelenggaraan Mudah:
Galas YRT biasanya mempunyai struktur yang ringkas, memudahkan pemasangan dan penyelenggaraan. Ini menyumbang kepada kebolehpercayaan galas jangka panjang.

Kawasan Permohonan:
Galas YRT digunakan secara meluas dalam pelbagai bidang, termasuk lengan robot industri, peralatan mesin, peralatan percetakan, peranti perubatan dan peralatan aeroangkasa. Fleksibiliti dan prestasi tinggi mereka menjadikan mereka pilihan pilihan untuk pelbagai aplikasi kejuruteraan.

Langkah berjaga-jaga untuk Menggunakan Galas Meja Putar YRT:
1. Pastikan galas dan persekitarannya bersih
Malah zarah habuk mikroskopik boleh memberi kesan negatif kepada galas.
2. Gunakan dengan berhati-hati
Kesan kuat semasa penggunaan boleh menyebabkan calar dan lekukan, yang membawa kepada kemalangan.
3. Gunakan alatan yang sesuai
Elakkan menggantikan alat sedia ada; gunakan alat yang sesuai sahaja.
4. Berhati-hati dengan kakisan galas
Peluh pada tangan anda boleh menyebabkan karat semasa operasi, jadi pastikan anda menggunakan tangan yang bersih dan memakai sarung tangan jika boleh.

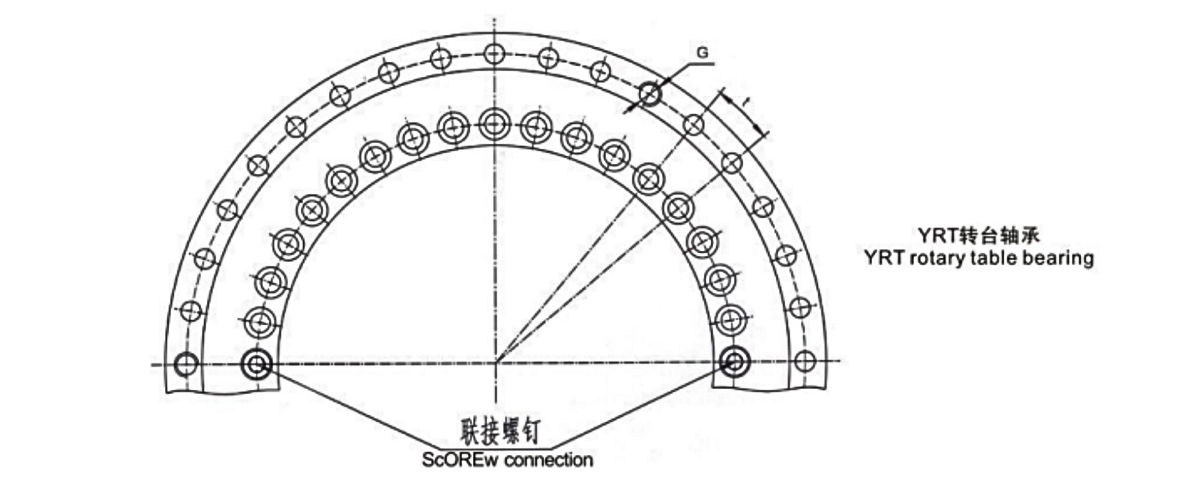

skru
sambungan
QTY 		Sambung
lubang skru 		Pitch
t 		Mengetatkan
tork
daripada  skru 		Beban berkadar asas Kelajuan terhad Geseran
seketika 		Berat badan Jenis galas
paksi Jejari
Dinamik Statik Dinamik Statik
Mak Ca Coa Cr Cor Pelinciran gris
G QTY QTYXt Nm KN r/min Nm ≈Kg
2 一 一 12×30° 8.5 38 158 28.5 49.5 600 2.5 1.6 YRT50
2 一 一 12×30° 8.5 56 255 42.5 100 530 3 2.4 YRT80
2 M5 3 18×20° 8.5 76.5 415 47.5 120 430 3 4.1 YRT100
2 M8 3 24×15° 14 102 540 52 143 340 7 5.3 YRT120
2 M8 3 36×10° 14 112 630 56 170 320 10 6.2 YRT150
2 M8 3 48×75° 14 118 710 69.5 200 280 12 7.7 YRT180
2 M8 3 48×75° 14 120 765 81.5 220 260 14 9.7 YRT200
2 M12 3 36×10° 34 160 1060 93 290 200 20 18.3 YRT260
2 M12 3 36×10° 34 275 1930 120 345 170 40 25 YRT325
2 M12 3 48×75° 34 300 2280 186 655 140 55 33 YRT395
2 M12 3 48×75° 34 355 2800 200 765 120 70 45 YRT460
2 M12 6 48×75° 68 490 4250 228 965 80 140 89 YRT580
2 M12 6 48×75° 116 870 7400 430 1700 65 200 170 YRT650
3 M16 6 60×6° 284 1000 10010 455 1800 50 300 253 YRT850
3 M16 6 60×6° 284 1290 11400 530 2040 40 600 312 YRT950
6 M¹6 6 72×5° 284 1380 12000 620 2650 35 800 375 YRT1030
6 M16 6 72×5 284 1435 12850 745 2800 25 1000 450 YRT1200

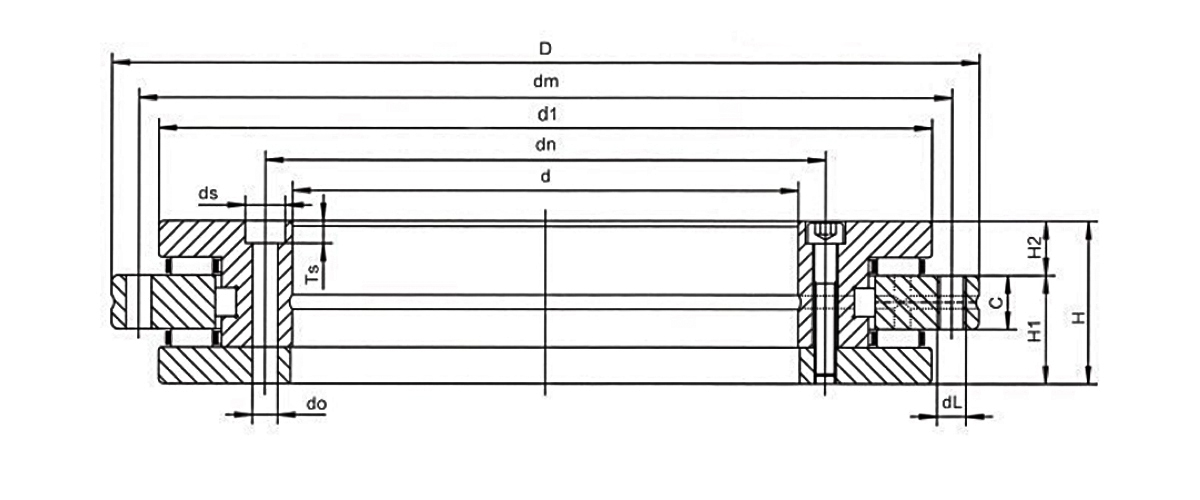

Jenis galas Dimensi Keseluruhan Lubang penetapan
d D H H1 H2 C d1 dn dm Cincin dalam Lingkaran luar
Unit: mm buat ds Ts QTY dL QTY
mm mm
YRT50 50 126 30 20 10 10 105 63 116 5.6 9 4.2 10 5.6 12
YRT80 80 146 35 23.35 11.65 12 130 92 138 5.6 10 4.2 10 4.6 12
YRT100 100 185 38 25 13 12 160 112 170 5.6 10 5.4 16 5.6 15
YRT120 120 210 40 26 14 12 184 135 195 7 11 6.2 22 7 21
YRT150 150 240 40 26 14 12 214 165 225 7 11 6.2 34 7 33
YRT180 180 280 43 29 14 15 244 194 260 7 11 6.2 46 7 45
YRT200 200 300 45 30 15 15 274 215 285 7 11 6.2 46 7 45
YRT260 260 385 55 36.5 18.5 18 345 280 365 9.3 15 8.2 34 9.3 33
YRT325 325 450 60 40 20 20 415 342 430 9.3 15 8.2 34 9.3 33
YRT395 395 525 65 42.5 22.5 20 486 415 505 9.3 15 8.2 46 9.3 45
YRT460 460 600 70 46 24 22 560 482 580 10 15 8.2 46 10 45
YRT580 580 750 90 60 30 30 700 610 720 11.4 18 11 46 11.4 42
YRT650 650 870 122 78 44 34 800 680 830 14 20 13 45 14 42
YRT850 850 1095 124 80.5 43.5 37 1018 690 1055 18.5 26 17 57 18.5 54
YRT950 950 1200 132 86 46 40 1130 990 1160 18.5 26 17 57 18.5 54
YRT1030 1030 1300 145 92.5 52.5 40 1215 1075 1255 18.5 26 17 66 18.5 66
YRT1200 1200 1490 164 108 56 52 1410 1240 1445 18.5 26 17 66 18.5 66
