Dalam dunia pertautan mekanikal, galas hujung rod yang sederhana—sering dirujuk sebagai galas biasa sfera—adalah wira tanpa tanda yang membolehkan gerakan terkawal sambil menampung ketidakjajaran. Walau bagaimanapun, tidak semua hujung rod dicipta sama. Apabila aplikasi menuntut kapasiti beban yang luar biasa, kestabilan haba dan kebolehpercayaan, pilihan model tertentu menjadi kritikal. The galas SIZJ12 ialah pilihan yang menonjol dalam kategori hujung rod siri inci. Panduan ini memberikan penyelaman teknikal yang mendalam tentang mengapa model khusus ini, dengan permukaan sesentuh gelongsor keluli pada keluli dan pembinaan keluli karbon yang teguh, adalah pilihan utama bagi jurutera yang menghadapi keadaan operasi yang melampau dalam sektor seperti jentera pembinaan, pembungkusan dan automasi industri.

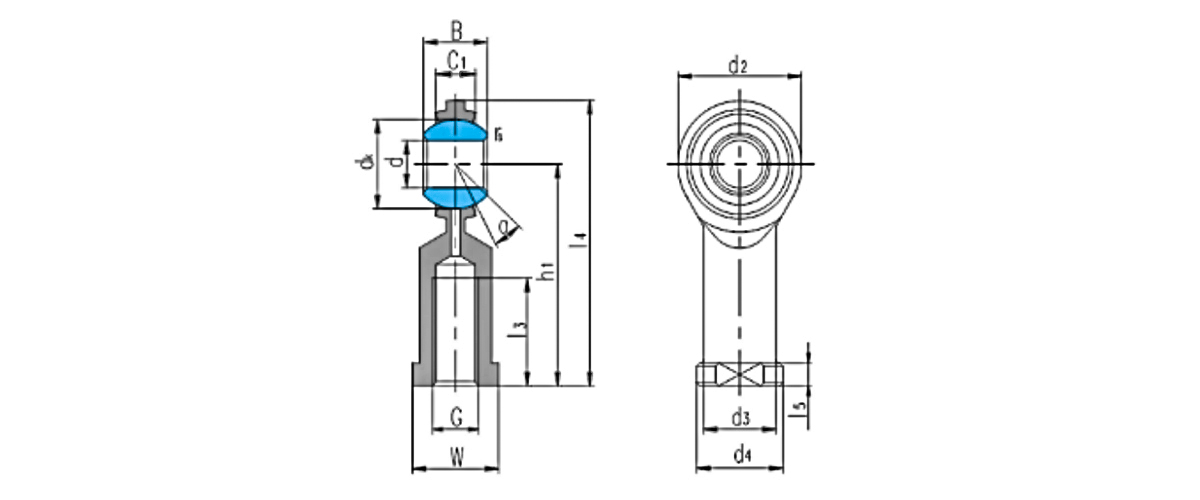

Mentakrifkan SIZJ12: Spesifikasi Teras dan Dimensi

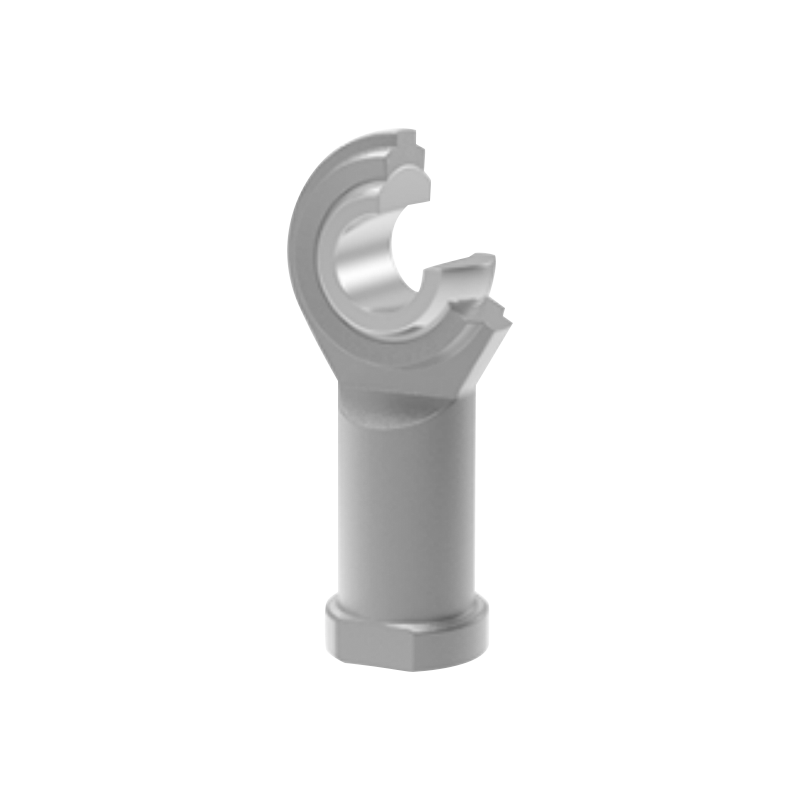

Sebelum meneroka kelebihan prestasinya, adalah penting untuk memahami parameter fizikal dan mekanikal yang mentakrifkan galas ini. SIZJ12 ialah hujung rod berulir perempuan, yang membezakannya daripada varian berulir lelaki dan menentukan cara ia bercantum ke dalam pemasangan. Ia mempunyai benang UNF 1/2-20, menjadikannya serasi dengan pengikat imperial standard. Reka bentuk keluli atas keluli, di mana kedua-dua bola dan perlumbaan diperbuat daripada keluli karbon yang dikeraskan, menawarkan gabungan unik kapasiti beban tinggi dan rintangan haus. Di bawah ialah pecahan terperinci dimensi kritikal dan penilaiannya.

Penarafan beban dinamik 28 kN menetapkan penanda aras yang tinggi untuk kelas saiz ini, dan penarafan beban statik juga mengagumkan. Data ini mengesahkan bahawa SIZJ12 bukan sekadar komponen pasif tetapi elemen struktur yang mampu menahan daya yang ketara dalam menuntut sistem kawalan gerakan.

Penarafan Beban dan Kekukuhan Mekanikal: Penanda Aras 28 kN

The Kedudukan beban SIZJ12 28 kN bukan nombor sewenang-wenangnya; ia adalah hasil daripada pengiraan kejuruteraan yang teliti yang menyumbang kepada geometri galas, sifat bahan, dan rawatan haba. Penarafan beban dinamik (C) ini menunjukkan beban di mana galas boleh mencapai jangka hayat minimum 100,000 kitaran ayunan di bawah keadaan yang ideal. Untuk aplikasi yang melibatkan pemuatan kitaran—seperti lengan robot dalam automasi atau sendi artikulasi jentera pembinaan—keupayaan untuk mengekalkan beban dinamik 28 kN bermakna galas boleh berfungsi dengan pasti dalam tugas seperti mengangkat, menolak atau menyengetkan komponen berat.

Kapasiti Beban Statik dan Margin Keselamatan

Penarafan beban statik (C0) untuk SIZJ12 adalah lebih tinggi, selalunya melebihi 35 kN, yang memberikan margin keselamatan yang besar untuk beban kejutan yang kerap berlaku dalam jentera berat. Untuk galas hujung rod biasa yang digunakan dalam a galas hujung rod untuk jentera pembinaan senario—contohnya, pautan stereng pemuat roda—pancang beban serta-merta boleh melepasi beban operasi purata dengan faktor 2 atau 3. Keupayaan SIZJ12 untuk menyerap pancang tersebut tanpa ubah bentuk kekal memastikan integriti keseluruhan sistem rangkaian. Di bawah ialah perwakilan perbandingan kapasiti beban.

SIZJ12 adalah milik keluarga galas hujung rod perempuan komponen, dicirikan oleh benang dalaman yang menerima stud atau rod lelaki. Benang UNF 1/2-20 khusus ialah benang Halus Bersatu dengan 20 utas setiap inci. Padang halus ini menawarkan beberapa kelebihan mekanikal berbanding benang kasar: resolusi pelarasan yang lebih baik, kawasan tegasan tegangan yang lebih tinggi dan rintangan yang lebih baik terhadap kelonggaran di bawah getaran. Untuk sistem automasi yang pelarasan panjang rod yang tepat adalah kritikal, atau untuk peralatan pembungkusan yang mengalami getaran kitaran berterusan, benang halus memastikan tetapan kekal stabil dari semasa ke semasa.

Apabila memilih antara hujung rod perempuan dan lelaki, pilihan selalunya bergantung pada seni bina pemasangan. Hujung rod wanita seperti SIZJ12 biasanya digunakan apabila titik lampiran memerlukan clevis atau pendakap dengan lubang telus, memberikan sambungan yang bersih dan padat. The galas SIZJ12 juga tersedia dalam varian berulir kiri, yang ditetapkan sebagai SILZJ12, untuk aplikasi yang memerlukan pelarasan turnbuckle. Keputusan antara SIZJ12 lwn SILZJ12 benang tangan kiri ditentukan oleh keperluan untuk mengetatkan mengikut arah jam atau lawan jam semasa pemasangan atau penyelenggaraan.

Kekuatan Benang dan Penglibatan

Dengan benang UNF 1/2-20, SIZJ12 menyediakan tahap kekuatan penglibatan benang yang tinggi, yang penting apabila galas digunakan sebagai elemen galas beban dalam ketegangan. Luas tegasan tegangan bagi benang UNF 1/2-20 adalah lebih kurang 0.1599 kaki persegi, yang diterjemahkan kepada kapasiti beban bukti melebihi 30 kN untuk stud keluli standard, dengan berkesan sepadan dengan penarafan beban statik galas. Keseimbangan ini memastikan bahawa utas tidak menjadi pautan paling lemah dalam pautan.

Salah satu soalan yang paling kerap ditanya mengenai SIZJ12 adalah berkenaan kelakuannya dalam persekitaran terma tinggi. Standard galas hujung rod untuk aplikasi suhu tinggi mesti berhadapan dengan pengembangan haba, degradasi pelincir, dan potensi perubahan dalam kekerasan bahan. SIZJ12, dengan pembinaan semua keluli, menangani cabaran ini dengan sangat baik. Pekali pengembangan terma untuk keluli karbon yang dikeraskan adalah kira-kira 11–13 µm/m·°C, yang bermaksud bahawa pada pembezaan suhu 150°C, perubahan dimensi dalam diameter luar 30 mm adalah kurang daripada 0.06 mm—dalam lingkungan elaun kelegaan biasa.

Strategi Pelinciran untuk Haba Melampau

Walaupun pasangan gelongsor keluli pada keluli boleh beroperasi tanpa pelinciran untuk tempoh yang singkat, prestasi optimum dalam persekitaran suhu tinggi memerlukan rejim pelinciran yang berhati-hati. Gris suhu tinggi berasaskan poliurea atau minyak sintetik pekat PTFE mengekalkan kelikatannya sehingga 180°C dan boleh digunakan melalui pemasangan pelinciran yang disediakan. Untuk aplikasi melebihi 200°C, pelincir pepejal seperti molibdenum disulfida (MoS2) atau grafit disyorkan. Kebolehsuaian ini menjadikan SIZJ12 pilihan serba boleh untuk ketuhar, gerabak tanur dan sambungan ruang enjin di mana suhu turun naik secara mendadak.

Data prestasi terma utama: SIZJ12 telah disahkan dalam operasi berterusan pada suhu ambien 180°C dengan gris suhu tinggi yang sesuai, menunjukkan peningkatan kurang daripada 5% dalam kelegaan jejarian selepas 5000 kitaran ayunan—menunjukkan kestabilan haba dan rintangan haus yang sangat baik.

Kepelbagaian yang galas SIZJ12 menjadikannya ruji merentasi pelbagai sektor perindustrian. Setiap aplikasi memanfaatkan pelbagai aspek portfolio prestasinya.

Jentera Pembinaan dan Alat Berat

Di alam galas hujung rod untuk jentera pembinaan , SIZJ12 sering dinyatakan untuk pautan stereng, bar penstabil dan pelekap silinder. Tuntutan utama di sini ialah rintangan hentaman tinggi dan keupayaan untuk menahan pencemaran daripada habuk dan serpihan. Reka bentuk keluli pada keluli adalah bertolak ansur dengan kemasukan zarah pada tahap tertentu, dan permukaan yang mengeras menahan lelasan daripada pasir dan habuk simen. Jengkaut biasa menggunakan berpuluh-puluh galas hujung rod dalam rangkaian hidraulik dan mekanikalnya, menjadikan kebolehpercayaan sebagai keutamaan utama bagi pengendali armada.

Sistem Automasi dan Robotik

In galas hujung rod automasi aplikasi, ketepatan dan kebolehulangan adalah yang terpenting. Lengan robot, unit pilih dan letak, dan kenderaan berpandu automatik (AGV) menggunakan hujung rod untuk menyambungkan penggerak kepada sambungan. Ketepatan tinggi lubang SIZJ12 dan diameter luar (toleransi ISO H7/h6) memastikan permainan minimum, yang diterjemahkan kepada kedudukan yang tepat. Sebagai contoh, dalam pautan dipacu servo talian pembungkusan, tork geseran konsisten galas membolehkan motor servo beroperasi dalam parameter kawalan gelung tertutup tanpa pancang tork yang tidak dijangka.

Jentera Industri Pembungkusan

The galas untuk industri pembungkusan sering menghadapi kadar kitaran yang tinggi dan prosedur pencucian sekejap. Walaupun SIZJ12 tidak tahan kakisan secara lalai (menjadi keluli karbon), ramai jurutera pembungkusan menetapkannya di kawasan yang dilindungi daripada kelembapan langsung, atau mereka menggunakan salutan tahan kakisan. Keupayaannya untuk mengendalikan ayunan berkelajuan tinggi dalam rahang pengedap filem atau mekanisme lipatan karton menjadikannya pilihan yang popular, terutamanya apabila digabungkan dengan sistem pelinciran automatik yang memastikan prestasi konsisten sepanjang berjuta-juta kitaran.

Memilih yang betul galas SIZJ12 melibatkan lebih daripada sekadar padanan dimensi. Jurutera mesti menilai gabungan beban, kelajuan, suhu dan faktor persekitaran. Senarai semak berikut menggariskan parameter kritikal untuk dipertimbangkan.

• Muatkan profil: Tentukan beban dinamik setara (P) berdasarkan daya jejari dan paksi sebenar. Untuk beban gabungan, gunakan hubungan P = X·Fr Y·Fa, di mana X dan Y adalah faktor yang disediakan dalam katalog galas. Pastikan P kurang daripada penarafan beban dinamik 28 kN untuk jangka hayat yang diingini.
• Kekerapan ayunan: Untuk aplikasi frekuensi tinggi, pertimbangkan haba geseran yang dihasilkan. Galas keluli pada keluli boleh mengendalikan kelajuan sehingga 2 m/s halaju gelongsor dengan pelinciran yang betul. Pada frekuensi yang lebih tinggi, pertimbangkan pelinciran paksa atau penyejukan.
• Sampul suhu: Untuk operasi berterusan melebihi 120°C, pilih gris suhu tinggi dan sahkan bahawa bahan perumah mempunyai pekali pengembangan haba yang serasi untuk mengelakkan kehilangan pramuat.
• Pengedap alam sekitar: Dalam persekitaran yang berdebu atau basah, pertimbangkan untuk menambah but pelindung atau menentukan galas dengan salutan tahan kakisan. SIZJ12 itu sendiri tidak termasuk pengedap, jadi pengedap luaran mungkin diperlukan.
• Keperluan salah jajaran: SIZJ12 menampung sehingga ±8 darjah salah jajaran sudut. Sahkan bahawa geometri pautan tidak melebihi had ini, terutamanya di bawah keadaan pesongan maksimum.

Pengesahan Melalui Pengiraan

Untuk menggambarkan proses pemilihan, pertimbangkan rangkaian peralatan pembinaan dengan beban jejari puncak 22 kN dan komponen beban paksi 6 kN. Menggunakan faktor beban untuk galas biasa sfera (X=1, Y=2.5 untuk keluli pada keluli), beban dinamik setara P = 1·22 2.5·6 = 37 kN. Ini melebihi penarafan dinamik 28 kN, menunjukkan bahawa galas yang lebih besar atau pengurangan beban paksi akan diperlukan. Ini menunjukkan kepentingan analisis beban yang tepat dalam mencegah kegagalan pramatang.

Analisis Perbandingan: SIZJ12 lwn. Hujung Rod Siri-Inci Lain

Walaupun SIZJ12 ialah galas berprestasi tinggi, adalah berguna untuk memahami bagaimana ia dibandingkan dengan hujung rod siri inci biasa yang lain, terutamanya dari segi kapasiti beban dan saiz benang. Jadual di bawah memberikan gambaran keseluruhan perbandingan dalam keluarga yang sama.

Perbandingan ini menyerlahkan bahawa SIZJ12 menduduki tempat tengah yang seimbang dalam keluarga siri inci, menawarkan penarafan beban dinamik 28 kN yang jauh lebih tinggi daripada SIZJ10 yang lebih kecil dan lebih padat daripada SIZJ14. Ini menjadikannya pilihan optimum untuk aplikasi di mana kekangan ruang menghalang penggunaan galas yang lebih besar, tetapi keperluan beban melebihi keupayaan alternatif yang lebih kecil.

Penyelenggaraan dan Pengoptimuman Hayat Perkhidmatan

Untuk mengekstrak hayat perkhidmatan maksimum daripada SIZJ12, strategi penyelenggaraan yang proaktif adalah penting. Reka bentuk keluli pada keluli, walaupun teguh, mendapat manfaat daripada pelinciran semula dan pemeriksaan biasa.

Selang Pelinciran

Untuk aplikasi industri biasa yang beroperasi di bawah beban dan kelajuan sederhana, pelinciran semula setiap 100 hingga 200 jam operasi disyorkan. Dalam jentera pembinaan tugas berat yang tertakluk kepada beban impak tinggi dan serpihan, selang ini boleh dikurangkan kepada 40–50 jam. Galas termasuk pemasangan gris untuk pelinciran semula yang mudah, dan penggunaan gris EP (tekanan melampau) berkualiti tinggi dengan kelikatan minyak asas ISO VG 150–220 dinasihatkan untuk kebanyakan aplikasi.

Pemantauan Pakai

Memantau kelegaan jejari adalah kaedah yang paling berkesan untuk menilai keadaan galas biasa sfera keluli pada keluli. Apabila galas haus, kelegaan secara beransur-ansur meningkat. Sebaik sahaja kelegaan jejari melebihi 0.15 mm (iaitu kira-kira 2–3 kali ganda kelegaan awal 0.05–0.08 mm), galas perlu diganti untuk mengelakkan kehilangan ketepatan dan peningkatan beban hentaman pada komponen bersebelahan. Perkembangan haus yang boleh diukur ini membolehkan penyelenggaraan yang dirancang, mengurangkan masa henti yang tidak dirancang.

Soalan Lazim (FAQ)

S1: Apakah yang dimaksudkan dengan sebutan "SIZJ12" dari segi jenis dan saiz galas?

Awalan "SI" menunjukkan galas biasa sfera keluli pada keluli dengan benang betina. "ZJ" ialah kod siri untuk hujung rod berdimensi inci dan "12" merujuk kepada saiz lubang nominal dalam enam belas inci—dalam kes ini, 12/16 = 0.750 inci, walaupun lubang sebenar ialah 0.500 inci untuk reka bentuk ini (kod kadangkala boleh mencerminkan saiz gelang luar). SIZJ12 mempunyai benang perempuan UNF 1/2-20 dan direka bentuk untuk aplikasi tugas berat.

S2: Bolehkah SIZJ12 digunakan dalam persekitaran bawah air atau sangat menghakis?

Tidak, standard SIZJ12 diperbuat daripada keluli karbon dan tidak tahan kakisan. Untuk persekitaran marin atau kimia, keluli tahan karat atau varian bersalut kakisan hendaklah dinyatakan. Sebagai alternatif, pengedap luaran atau but pelindung boleh digunakan untuk melindungi galas daripada kelembapan, tetapi penyelesaian pilihan adalah memilih galas dengan bahan tahan kakisan dari awal.

S3: Apakah perbezaan antara SIZJ12 dan SILZJ12?

Perbezaan utama ialah arah benang. SIZJ12 mempunyai benang kanan (standard), manakala SILZJ12 mempunyai benang kiri. SILZJ12 digunakan dalam aplikasi di mana pelarasan gaya turnbuckle diperlukan, membenarkan dua hujung rod diulirkan pada rod tengah untuk melaraskan panjangnya tanpa membuka sambungan.

S4: Bagaimanakah SIZJ12 mengendalikan beban kejutan yang biasa dalam jentera pembinaan?

Penarafan beban statik tinggi SIZJ12 (≈36 kN) memberikan margin keselamatan yang ketara terhadap beban kejutan serta-merta. Pembinaan keluli pada keluli dan permukaan yang mengeras membolehkan galas menyerap tenaga hentaman tanpa patah atau ubah bentuk, menjadikannya sangat sesuai untuk beban hentaman kitaran yang ditemui dalam penghubung penggali dan pemuat.

S5: Adakah SIZJ12 sesuai untuk aplikasi putaran berkelajuan tinggi?

Tidak, galas hujung rod direka terutamanya untuk pergerakan berayun atau mencondongkan, bukan putaran berterusan. Kelajuan gelongsor dalam galas biasa sfera secara amnya hendaklah dikekalkan di bawah 2 m/s. Untuk aplikasi putaran berkelajuan tinggi, galas elemen rolling konvensional adalah lebih sesuai.

S6: Apakah pelinciran yang disyorkan untuk SIZJ12 pada suhu tinggi?

Untuk suhu sehingga 120°C, gris EP berasaskan litium standard boleh diterima. Untuk suhu antara 120°C dan 200°C, gris sintetik dengan poliurea atau pemekat PTFE dan minyak asas berkelikatan tinggi disyorkan. Di atas 200°C, pelincir pepejal seperti MoS2 atau grafit hendaklah disapu terus pada permukaan gelongsor.
