Apa yang Diberikan oleh Galas 3200 A-2ZTN9/MT33: Spesifikasi, Beban dan Had Kelajuan

Dimensi Teras dan Spesifikasi Utama

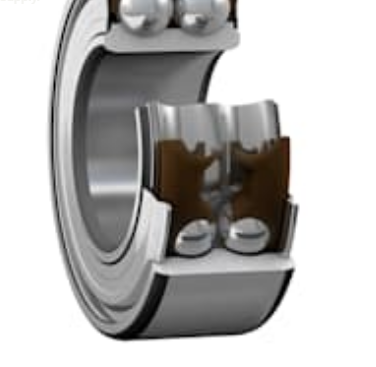

Setiap reka bentuk bermula dengan geometri. 3200 A-2ZTN9/MT33 mengemas dua laluan beban ke dalam satu unit. Susun aturnya adalah bersamaan dengan sepasang galas bebola sesentuh sudut baris tunggal yang disusun belakang ke belakang dalam konfigurasi jenis O, namun ia memerlukan ruang paksi yang kurang ketara. Jadual di bawah menyenaraikan data dimensi teras yang jurutera semak dahulu.

Membaca lubang, diameter luar dan lebar

Lubang 10 mm dan diameter luar 30 mm menentukan sampul surat padat yang sesuai dengan kotak gear kecil, aci pam dan perumah hujung motor. Lebar 14 mm inilah yang menjadikan pasangan belakang ke belakang cekap. Pereka bentuk mendapat kapasiti paksi dua galas dalam jejak hanya sedikit lebih lebar daripada unit baris tunggal. Dengan jisim kira-kira 0.051 kg, galas menambah sedikit inersia berputar, yang penting apabila aci memecut dan menyusut dengan kerap.

Fillet dan jarak titik tekanan

Dua nilai dalam jadual mudah diabaikan. Dimensi fillet minimum 0.6 mm memberitahu tukang mesin betapa tajamnya aci dan sudut bahu perumahan. Sudut yang lebih ketat daripada nilai ini menghentikan gelang galas daripada duduk sepenuhnya pada bahu, yang membawa kepada salah jajaran dan gelisah. Jarak titik tekanan 16 mm menempatkan di mana beban berkesan bertindak sepanjang paksi. Gunakannya apabila anda mengira beban momen pada aci, kerana ia menentukan lengan tuil antara galas dan daya yang dikenakan.

Penarafan Muatan dan Had Kelajuan

Data beban dan kelajuan menentukan sama ada galas akan bertahan dalam kitaran tugasnya. Penilaian yang diterbitkan diringkaskan dalam kad di bawah, diikuti dengan jadual yang menerangkan maksud setiap penilaian dalam amalan.

Kapasiti statik berbanding dinamik

Penarafan dinamik mengawal putaran berterusan, manakala penarafan statik melindungi galas semasa kejutan permulaan, kesan pengangkutan atau mesin berhenti di bawah beban. Sistem dengan beban hentakan yang kerap harus diperiksa terhadap nilai statik terlebih dahulu, kerana lekukan kekal di laluan perlumbaan tidak dapat dipulihkan. Had kelesuan adalah rujukan berguna untuk peringkat beban ringan, di mana galas dijangka berjalan untuk tempoh yang lama tanpa mengalami kelesuan permukaan.

Penilaian kelajuan dalam amalan

Nilai kelajuan mesti dibaca bersama dengan reka bentuk meterai dan sangkar. Kelajuan mengehadkan 24,000 r/min boleh dicapai kerana galas menggunakan perisai bukan sentuhan dan sangkar poliamida ringan, yang kedua-duanya mengurangkan geseran dan haba. Pastikan kelajuan operasi dengan selesa di bawah had, terutamanya dalam suhu ambien yang tinggi, kerana haba yang dijana pada kelajuan memendekkan hayat gris dan meningkatkan kehausan pengedap.

Menyahkod Kod Akhiran

Penamaan 3200 A-2ZTN9/MT33 ialah penerangan padat bagi konfigurasi reka bentuk. Setiap elemen akhiran memberitahu anda sesuatu yang khusus tentang cara galas itu berkelakuan, itulah sebabnya membaca kod dengan betul menghalang kesilapan pesanan yang mahal.

Dua sebutan perisai kelihatan serupa dan sering keliru. Perisai bukan sentuhan meninggalkan kelegaan kecil, jadi ia hampir tidak menambah geseran tetapi menawarkan perlindungan terhad terhadap habuk halus. Pengedap sesentuh memberikan perlindungan yang lebih baik tetapi menghasilkan lebih banyak haba pada kelajuan. Oleh kerana akhiran 2Z menunjukkan reka bentuk bukan sentuhan, galas paling sesuai untuk membersihkan persekitaran tertutup di mana kelajuan adalah keutamaan utama.

Kelebihan Struktur dalam Mesin Sebenar

Geometri belakang ke belakang

Susunan belakang-ke-belakang adalah kelebihan teras reka bentuk dua baris. Dua baris bola berkongsi satu set gelang, jadi pasangan itu mengendalikan beban jejarian dan beban paksi di kedua-dua arah sambil mengekalkan aci berpusat. Rintangan momen senget ini berharga di mana aci mesti kekal tegar, seperti kedudukan menjerat gear atau pendesak pam yang melihat tujahan tidak sekata.

Berbanding dengan memasang dua galas baris tunggal yang berasingan, unit bersepadu mengurangkan kerumitan pemesinan. Lubang dan bahu perumah hanya memerlukan satu tempat duduk yang tepat, dan hubungan pramuat antara dua baris ditetapkan semasa pembuatan dan bukannya oleh pemasang.

Keupayaan berkelajuan tinggi

Kelajuan tinggi bergantung pada penjanaan haba, tingkah laku pelincir dan kestabilan sangkar. Gabungan perisai bukan sentuhan dan sangkar poliamida mengekalkan geseran yang rendah, dan cas gris tetap mengelakkan kehilangan bergolak akibat pengisian berlebihan. Oleh itu, pereka boleh menyasarkan aci yang berjalan jauh melebihi kelajuan konvensional, dengan syarat perumah menghilangkan haba dan kelajuan operasi kekal dalam had yang ditetapkan.

Reka bentuk pra-pelincir

Kapal galas dengan gris MT33 sudah sedia ada. Ini memudahkan pemasangan kerana tidak ada keperluan untuk langkah pelinciran tambahan pada baris pemasangan, dan ia menghilangkan sumber pencemaran biasa. Untuk aplikasi yang dimeterai untuk hayat, ketiadaan port pelinciran semula juga mengurangkan bilangan laluan kebocoran yang berpotensi dalam mesin.

Kawasan Permohonan

Galas sesuai dengan mesin yang mesti menyokong beban jejarian dan paksi bersama-sama di dalam bahagian berputar padat. Kawasan aplikasi yang paling biasa termasuk:

• Pam: pam industri dan pam air di mana tujahan dari pendesak mesti dikawal.
• Kotak gear: penghantaran dan pengurang di mana ketegaran aci menjejaskan kualiti jaringan gear.
• Motor elektrik: motor dan penjana yang berjalan pada kelajuan tinggi dan memerlukan kedudukan aci yang stabil.
• Jentera perindustrian: pemasangan berputar padat yang membawa beban gabungan dalam ruang yang sempit.

Apabila anda mencari pilihan pembekal, a galas 3200 a-2ztn9/mt33 boleh ditentukan bersama dimensi dan kod akhirannya, yang mengelakkan kekeliruan dengan varian yang mempunyai pengedap atau sangkar yang berbeza.

Panduan Pemilihan

Gunakan urutan berikut untuk memutuskan sama ada galas ini sesuai dengan aplikasi anda. Setiap langkah menggunakan data yang dibincangkan di atas, jadi keputusan tetap dapat dikesan.

1. Tentukan arah beban. Ukur beban jejarian dan paksi secara berasingan, termasuk beban hentakan dan pembalikan beban. Jika tujahan bertindak dalam kedua-dua arah, reka bentuk baris berkembar adalah calon yang kuat.
2. Semak kelajuan terhadap had. Bandingkan kelajuan operasi dengan kelajuan mengehadkan 24,000 r/min dan kekalkan margin untuk kenaikan suhu dan lonjakan kelajuan.
3. Sahkan pengedap dan gris. Gunakan perisai 2Z dan gris MT33 yang tidak bersentuhan apabila persekitaran bersih dan suhu kekal dalam julat yang dinyatakan.
4. Sahkan geometri bahu. Periksa bahawa aci dan jejari bahu perumahan sekurang-kurangnya 0.6 mm dan jarak titik tekanan 16 mm sepadan dengan analisis momen.
5. Semak kapasiti statik. Sahkan bahawa penarafan statik 4.3 kN meliputi kejutan terburuk atau beban terhenti.

Jika persekitaran mengandungi habuk yang melelas atau air basuhan, pertimbangkan jenis pengedap yang berbeza. Perisai bukan sentuhan direka untuk mesin tertutup dan bukannya persekitaran terbuka atau keras.

Pemasangan, Pelinciran dan Perancangan Kitaran Hayat

Pemasangan yang betul melindungi prestasi yang dinilai. Bersihkan aci dan perumah, periksa dimensi terhadap nilai yang diterbitkan, dan tekan gelang sama rata supaya beban tidak melepasi bola semasa duduk. Elakkan daripada memukul pengedap secara terus, kerana ubah bentuk kecil perisai keluli boleh mewujudkan sentuhan yang menghasilkan haba pada kelajuan.

Disebabkan galas itu dipralincirkan, pelan penyelenggaraan memfokuskan pada suhu dan getaran daripada pelinciran biasa. Jejaki suhu perumahan semasa pentauliahan dan rekod tahap getaran pada permulaan perkhidmatan. Kenaikan beransur-ansur dalam mana-mana nilai biasanya menandakan haus awal atau salah jajaran, yang membolehkan tindakan pembetulan sebelum kegagalan. Apabila mesin beroperasi dalam persekitaran yang stabil dan bersih, gris yang telah diisi boleh menyokong selang servis yang lama tanpa pelinciran tambahan.
