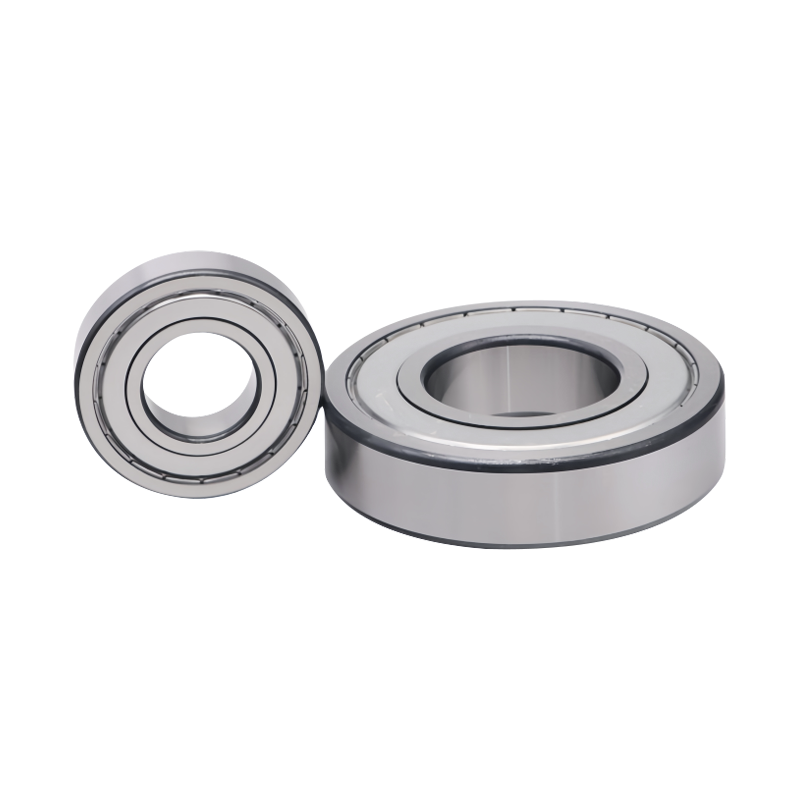

3200 A-2ZTN9/MT33 Galas Bebola Sentuhan Sudut Baris Dua Dua

Galas Bebola Sesentuh Sudut Baris Berganda (DRACBB)Reka bentuk Galas Bebola Sesentuh Sudut Baris Berganda (DRACBB) pada asasnya adalah sama dengan galas bebola sesentuh sudut bersudut dua baris tunggal, tetapi ia menempati ruang paksi yang kurang ketara. DRACBB boleh menampung beban jejarian dan beban paksi yang bertindak dalam kedua-dua arah. Ia mampu menyekat anjakan paksi dua arah aci atau rumah. Dengan sudut sentuhan biasa 30°, ia menyediakan susunan galas yang sangat tegar dan boleh menahan detik terbalik.

Hubungi Kami

SEBELUM：Tiada produk sebelumnya SETERUSNYA：7200 BECBP Galas Bebola Sentuhan Sudut

Penerangan
Spesifikasi
Hubungi Kami

Ciri-ciri Galas
·Ruang Paksi Padat: Memerlukan ruang paksi yang minimum.
·Penyelesaian Penjimatan Angkasa: Sesuai untuk aplikasi di mana ruang paksi dikekang, selalunya menggantikan dua galas bebola sesentuh sudut baris tunggal yang dipasang dalam susunan belakang ke belakang.
· Kapasiti Muatan Gabungan: Menampung beban jejarian dan beban paksi dalam kedua-dua arah.
· Kapasiti Muatan Momen: Boleh tahan detik terbalik.
· Susunan Galas Tegar: Memberi kekakuan sistem yang tinggi.

Kelebihan Utama
·Ketegaran Tinggi dan Kapasiti Beban: Menawarkan ketegaran yang jauh lebih tinggi berbanding dengan persediaan galas bebola sentuhan sudut satu baris.
· Keupayaan Muatan Tiga Kali: Mampu menampung beban jejarian, beban paksi dua hala dan momen terbalik secara serentak.
· Sesuai untuk Kekakuan Tinggi: Sangat sesuai untuk aplikasi yang menuntut ketegaran tinggi.

Bidang Permohonan (Aplikasi)
·Digunakan secara meluas dalam hab roda hadapan automotif.
·Pam minyak, peniup akar, pemampat udara.
·Pelbagai jenis transmisi/kotak gear.
·Spindle alatan mesin.

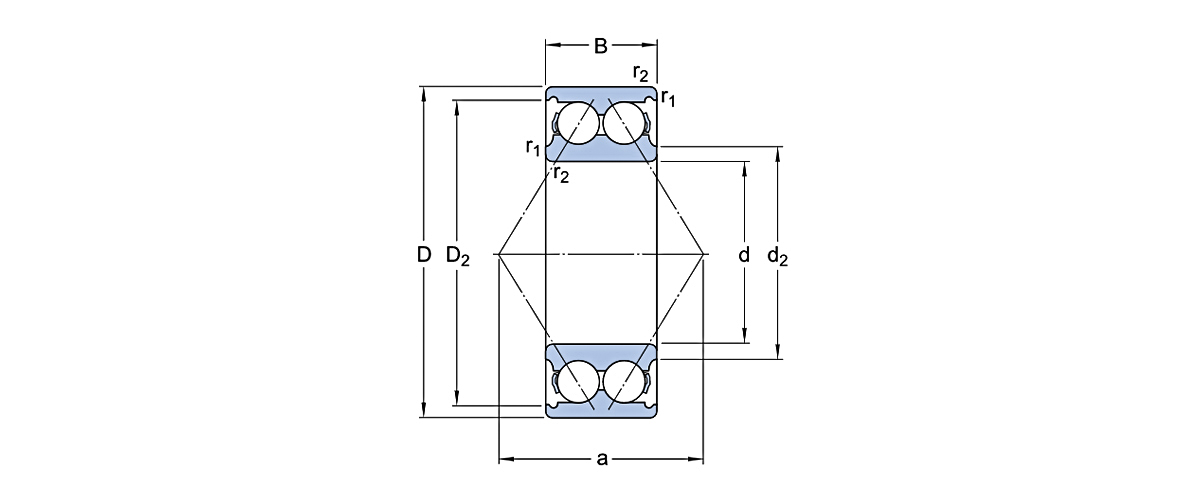

Dimensi asas			Penarafan beban asas		Penilaian kelajuan		Mass	Model
Dimensi asas			dinamik	statik	Kelajuan rujukan	Mengehadkan kelajuan	Mass	Bearing No.
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[r/min]	[r/min]	[kg]	Bearing No.
10	30	14	6.849	3.87	23400	21600	0.051	3200 A-2ZTN9/MT33 Galas
10	30	14	6.849	3.87	23400	21600	0.051	3200 ATN9 Galas
10	30	14	6.849	3.87		15300	0.051	3200 A-2RS1TN9/MT33 Galas
12	32	15.9	9.09	5.04	21600	19800	0.058	3201 A-2ZTN9/MT33 Galas
12	32	15.9	9.09	5.04	21600	19800	0.058	3201 ATN9 Galas
12	32	15.9	9.09	5.04		13500	0.058	3201 A-2RS1TN9/MT33 Galas
15	35	15.9	10.08	6.12	19800	16200	0.066	3202 A-2ZTN9/MT33 Galas
15	35	15.9	10.08	6.12	19800	16200	0.066	3202 ATN9 Galas
15	35	15.9	10.08	6.12		12600	0.066	3202 A-2RS1TN9/MT33 Galas
15	42	19	13.59	8.37	16200	14400	0.13	3302 A-2Z Bearing
15	42	19	13.59	8.37	16200	14400	0.13	3302 A-2ZTN9/MT33 Galas
15	42	19	13.59	8.37	16200	14400	0.13	3302 ATN9 Galas
15	42	19	13.59	8.37		10800	0.13	3302 A-2RS1 Galas
15	42	19	13.59	8.37		10800	0.13	3302 A-2RS1TN9/MT33 Galas
17	40	17.5	12.87	7.92	17100	14400	0.096	3203 A-2ZTN9/MT33 Galas
17	40	17.5	12.87	7.92	17100	14400	0.096	3203 ATN9 Galas
17	40	17.5	12.87	7.92		10800	0.096	3203 A-2RS1TN9/MT33 Galas
17	47	22.2	19.44	11.43	15300	12600	0.18	3303 A-2Z Bearing
17	47	22.2	19.44	11.43	15300	12600	0.18	3303 A-2ZTN9/MT33 Galas
17	47	22.2	19.44	11.43	15300	12600	0.18	3303 ATN9 Galas
17	47	22.2	19.44	11.43		9900	0.18	3303 A-2RS1 Galas
17	47	22.2	19.44	11.43		9900	0.18	3303 A-2RS1TN9/MT33 Galas
20	47	20.6	18.36	11.61	14400	12600	0.16	3204 A Bearing
20	47	20.6	18.36	11.61	14400	12600	0.16	3204 A-2Z Bearing
20	47	20.6	18.36	11.61	14400	12600	0.16	3204 A-2ZTN9/MT33 Galas
20	47	20.6	18.36	11.61	14400	12600	0.16	3204 ATN9 Galas
20	47	20.6	18.36	11.61		9000	0.16	3204 A-2RS1 Galas
20	47	20.6	18.36	11.61		9000	0.16	3204 A-2RS1TN9/MT33 Galas
20	52	22.2	22.05	14.04	11700	11700	0.22	3304 A Bearing
20	52	22.2	22.05	14.04	11700	11700	0.22	3304 A-2Z Bearing

Dimensi asas			Penarafan beban asas		Penilaian kelajuan		Mass	Model
Dimensi asas			dinamik	statik	Kelajuan rujukan	Mengehadkan kelajuan	Mass	Bearing No.
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[r/min]	[r/min]	[kg]	Bearing No.
20	52	22.2	22.05	14.04	11700	11700	0.22	3304 A-2ZTN9/MT33 Galas
20	52	22.2	22.05	14.04	11700	11700	0.22	3304 ATN9 Galas
20	52	22.2	22.05	14.04		8100	0.22	3304 A-2RS1 Galas
20	52	22.2	22.05	14.04		8100	0.22	3304 A-2RS1TN9/MT33 Galas
25	52	20.6	19.8	13.77	10800	10800	0.18	3205 A Bearing
25	52	20.6	19.8	13.77	10800	10800	0.18	3205 A-2Z Bearing
25	52	20.6	19.8	13.77	10800	10800	0.18	3205 A-2ZTN9/MT33 Galas
25	52	20.6	19.8	13.77		7650	0.18	3205 A-2RS1 Galas
25	52	20.6	19.8	13.77		7650	0.18	3205 A-2RS1TN9/MT33 Galas
25	62	25.4	29.25	19.8	9900	9900	0.35	3305 A Bearing
25	62	25.4	29.25	19.8	9900	9900	0.35	3305 A-2Z Bearing
25	62	25.4	29.25	19.8	9900	9900	0.35	3305 A-2ZTN9/MT33 Galas
25	62	25.4	29.25	19.8	9900	9900	0.35	3305 ATN9 Galas
25	62	25.4	29.25	19.8		6750	0.35	3305 A-2RS1 Galas
25	62	25.4	29.25	19.8		6750	0.35	3305 A-2RS1TN9/MT33 Galas
30	62	23.8	27.45	19.8	9000	9000	0.29	3206 A Bearing
30	62	23.8	27.45	19.8	9000	9000	0.29	3206 A-2Z Bearing
30	62	23.8	27.45	19.8	9000	9000	0.29	3206 A-2ZTN9/MT33 Galas
30	62	23.8	27.45	19.8	9000	9000	0.29	3206 ATN9 Galas
30	62	23.8	27.45	19.8		6750	0.29	3206 A-2RS1 Galas
30	62	23.8	27.45	19.8		6750	0.29	3206 A-2RS1TN9/MT33 Galas
30	72	30.2	38.25	27	9000	8100	0.52	3306 A Bearing
30	72	30.2	38.25	27	9000	8100	0.52	3306 A-2Z Bearing
30	72	30.2	38.25	27	9000	8100	0.52	3306 A-2ZTN9/MT33 Galas
30	72	30.2	38.25	27	9000	8100	0.52	3306 ATN9 Galas
30	72	30.2	38.25	27		5670	0.52	3306 A-2RS1 Galas
30	72	30.2	38.25	27		5670	0.52	3306 A-2RS1TN9/MT33 Galas
35	72	27	36.45	27	8100	8100	0.44	3207 A Bearing
35	72	27	36.45	27	8100	8100	0.44	3207 A-2Z Bearing
35	72	27	36.45	27	8100	8100	0.44	3207 A-2ZTN9/MT33 Galas

Dimensi asas			Penarafan beban asas		Penilaian kelajuan		Mass	Model
Dimensi asas			dinamik	statik	Kelajuan rujukan	Mengehadkan kelajuan	Mass	Bearing No.
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[r/min]	[r/min]	[kg]	Bearing No.
35	72	27	36.45	27	8100	8100	0.44	3207 ATN9 Galas
35	72	27	36.45	27		5670	0.44	3207 A-2RS1 Galas
35	72	27	36.45	27		5670	0.44	3207 A-2RS1TN9/MT33 Galas
35	80	34.9	47.43	37.35	8100	7200	0.74	3307 DJ1 Galas
35	80	34.9	48.6	34.2	7650	7650	0.74	3307 A Bearing
35	80	34.9	48.6	34.2	7650	7650	0.74	3307 A-2Z Bearing
35	80	34.9	48.6	34.2	7650	7650	0.74	3307 A-2ZTN9/MT33 Galas
35	80	34.9	48.6	34.2	7650	7650	0.74	3307 ATN9 Galas
35	80	34.9	48.6	34.2		5400	0.74	3307 A-2RS1 Galas
35	80	34.9	48.6	34.2		5400	0.74	3307 A-2RS1TN9/MT33 Galas
40	80	30.2	43.2	32.85	8100	7200	0.57	3208 A Bearing
40	80	30.2	43.2	32.85	8100	7200	0.57	3208 A-2Z Bearing
40	80	30.2	43.2	32.85	8100	7200	0.57	3208 A-2ZTN9/MT33 Galas
40	80	30.2	43.2	32.85	8100	7200	0.57	3208 ATN9 Galas
40	80	30.2	43.2	32.85		5040	0.57	3208 A-2RS1 Galas
40	80	30.2	43.2	32.85		5040	0.57	3208 A-2RS1TN9/MT33 Galas
40	90	36.5	44.46	37.35	7200	6300	0.93	3308 DNRCBM Bearing
40	90	36.5	58.95	43.2	6750	6750	0.93	3308 A Bearing
40	90	36.5	58.95	43.2	6750	6750	0.93	3308 A-2Z Bearing
40	90	36.5	58.95	43.2	6750	6750	0.93	3308 A-2ZTN9/MT33 Galas
40	90	36.5	58.95	43.2	6750	6750	0.93	3308 ATN9 Galas
40	90	36.5	58.95	43.2		4500	0.93	3308 A-2RS1 Galas
40	90	36.5	58.95	43.2		4500	0.93	3308 A-2RS1TN9/MT33 Galas
40	90	36.5	62.01	51.3	7200	6300	0.93	3308 DMA Bearing
40	90	36.5	62.01	51.3	7200	6300	0.93	3308 DTN9 Galas
45	85	30.2	46.8	37.35	6750	6750	0.63	3209 A Bearing
45	85	30.2	46.8	37.35	6750	6750	0.63	3209 A-2Z Bearing
45	85	30.2	46.8	37.35	6750	6750	0.63	3209 A-2ZTN9/MT33 Galas
45	85	30.2	46.8	37.35	6750	6750	0.63	3209 ATN9 Galas
45	85	30.2	46.8	37.35		4770	0.63	3209 A-2RS1 Galas

Dimensi asas			Penarafan beban asas		Penilaian kelajuan		Mass	Model
Dimensi asas			dinamik	statik	Kelajuan rujukan	Mengehadkan kelajuan	Mass	Bearing No.
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[r/min]	[r/min]	[kg]	Bearing No.
45	85	30.2	46.8	37.35		4770	0.63	3209 A-2RS1TN9/MT33 Galas
45	100	39.7	55.62	46.8	6750	5670	1.25	3309 DNRCBM Bearing
45	100	39.7	67.5	47.7	6750	6030	1.25	3309 A Bearing
45	100	39.7	67.5	47.7	6750	6030	1.25	3309 A-2Z Bearing
45	100	39.7	67.5	47.7	6750	6030	1.25	3309 ATN9 Galas
45	100	39.7	67.5	47.7		4320	1.25	3309 A-2RS1 Galas
45	100	39.7	71.37	62.55	6750	5670	1.25	3309 DMA Bearing
50	90	30.2	45.9	38.25	7200	6300	0.65	3210 A Bearing
50	90	30.2	45.9	38.25	7200	6300	0.65	3210 A-2Z Bearing
50	90	30.2	45.9	38.25	7200	6300	0.65	3210 A-2ZTN9/MT33 Galas
50	90	30.2	45.9	38.25	7200	6300	0.65	3210 ATN9 Galas
50	90	30.2	45.9	38.25		4320	0.65	3210 A-2RS1 Galas
50	90	30.2	45.9	38.25		4320	0.65	3210 A-2RS1TN9/MT33 Galas
50	110	44.4	73.71	62.55	6030	5040	1.95	3310 DNRCBM Bearing
50	110	44.4	84.24	76.5	6030	5040	1.95	3310 DMA Bearing
50	110	44.4	85.5	62.55	5400	5400	1.95	3310 A Bearing
50	110	44.4	85.5	62.55	5400	5400	1.95	3310 A-2Z Bearing
50	110	44.4	85.5	62.55	5400	5400	1.95	3310 ATN9 Galas
50	110	44.4	85.5	62.55		3870	1.95	3310 A-2RS1 Galas
55	100	33.3	54.9	46.8	5670	5670	0.91	3211 A Bearing
55	100	33.3	54.9	46.8	5670	5670	0.91	3211 A-2Z Bearing
55	100	33.3	54.9	46.8	5670	5670	0.91	3211 ATN9 Galas
55	100	33.3	54.9	46.8		4050	0.91	3211 A-2RS1 Galas
55	120	49.2	86.04	74.7	5400	4770	2.65	3311 DNRCBM Bearing
55	120	49.2	99.9	90	5400	4500	2.65	3311 DMA Bearing
55	120	49.2	100.8	73.35	5400	4770	2.65	3311 A Bearing
55	120	49.2	100.8	73.35	5400	4770	2.65	3311 A-2Z Bearing
55	120	49.2	100.8	73.35	5400	4770	2.65	3311 ATN9 Galas
55	120	49.2	100.8	73.35		3420	2.65	3311 A-2RS1 Galas
60	110	36.5	67.5	57.6	5040	5040	1.2	3212 A Bearing

Dimensi asas			Penarafan beban asas		Penilaian kelajuan		Mass	Model
Dimensi asas			dinamik	statik	Kelajuan rujukan	Mengehadkan kelajuan	Mass	Bearing No.
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[r/min]	[r/min]	[kg]	Bearing No.
60	110	36.5	67.5	57.6	5040	5040	1.2	3212 A-2Z Bearing
60	110	36.5	67.5	57.6	5040	5040	1.2	3212 ATN9 Galas
60	110	36.5	67.5	57.6		3600	1.2	3212 A-2RS1 Galas
60	110	36.5	67.5	57.6		3600	1.2	3212 A-2RS1TN9/MT33 Galas
60	130	54	114.3	85.5	5040	4500	2.8	3312 A Bearing
60	130	54	114.3	85.5	5040	4500	2.8	3312 A-2Z Bearing
65	120	38.1	72.54	66.15	5040	4320	1.75	3213 A Bearing
65	120	38.1	72.54	66.15	5040	4320	1.75	3213 A-2Z Bearing
65	120	38.1	72.54	66.15		3240	1.75	3213 A-2RS1 Galas
65	140	58.7	124.2	109.8	4770	4050	4.1	3313 DNRCBM Bearing
65	140	58.7	131.4	99	4770	4050	4.1	3313 A Bearing
65	140	58.7	131.4	99	4770	4050	4.1	3313 A-2Z Bearing
70	125	39.7	79.56	72	5040	4050	1.9	3214 A Bearing
70	125	39.7	79.56	72	5040	4050	1.9	3214 A-2Z Bearing
70	150	63.5	146.7	112.5	4500	3870	5.05	3314 A Bearing
70	150	63.5	146.7	112.5	4500	3870	5.05	3314 A-2Z Bearing
75	130	41.3	86.04	79.2	4770	4050	2.1	3215 A Bearing
75	130	41.3	86.04	79.2	4770	4050	2.1	3215 A-2Z Bearing
75	160	68.3	158.4	126	4050	3600	5.6	3315 A Bearing
75	160	68.3	158.4	126	4050	3600	5.6	3315 A-2Z Bearing
80	140	44.4	95.4	85.5	4500	3870	2.65	3216 A Bearing
80	170	68.3	173.7	140.4	3870	3420	6.8	3316 A Bearing
85	150	49.2	111.6	99	4050	3420	3.4	3217 A Bearing
85	180	73	187.2	158.4	3600	3240	8.3	3317 A Bearing
90	160	52.4	117	108	3870	3240	4.15	3218 A Bearing
90	190	73	187.2	162	3420	3060	9.25	3318 A Bearing
95	170	55.6	143.1	131.4	3600	3060	5	3219 A Bearing
95	200	77.8	216	194.4	3240	2880	11	3319 A Bearing
100	180	60.3	160.2	149.4	3420	2880	6.1	3220 A Bearing
100	215	82.6	229.5	229.5	3060	2520	13.5	3320 A Bearing

Dimensi asas			Penarafan beban asas		Penilaian kelajuan		Mass	Model
Dimensi asas			dinamik	statik	Kelajuan rujukan	Mengehadkan kelajuan	Mass	Bearing No.
d [mm]	D [mm]	B [mm]	C [kN]	C0 [kN]	[r/min]	[r/min]	[kg]	Bearing No.
110	200	69.8	190.8	190.8	3060	2520	8.8	3222 A Bearing
110	240	92.1	261.9	274.5	2700	2340	19	3322 A Bearing
120	190	66	163.8	208.8	3060	3240	7.08	305256 D Galas
150	225	73	163.8	238.5	1530	1800	5.52	305286 D Galas
150	230	70	182.7	256.5	2520	2700	10.6	305283 D Galas
150	230	70	182.7	256.5	2520	2700	10.6	305283 DA Bearing
160	215	56	121.5	198	2520	2700	5.67	305608 Galas
160	215	56	121.5	198	2520	2700	5.45	305608 B Galas
160	240	76	210.6	301.5	2340	2520	11.4	305183 Galas
170	260	84	252.9	364.5	2160	2340	16.8	305180 Galas
180	250	70	171	256.5	2160	2340	9.67	305288 DA Bearing
180	259.5	66	202.5	279	2160	2340	11	305262 D Bearing
190	269.5	66	243	373.5	1980	2160	11	305338 D Galas
200	279.5	76	217.8	342	1710	2160	13.7	305428 D Galas
200	280	80	217.8	342	1980	2160	15.9	305393 Galas
200	289.5	76	271.8	427.5	1620	1980	16.4	305263 D Bearing
200	289.5	76	271.8	427.5	1620	1980	16.4	305263 DA Bearing
220	309.5	76	280.8	468	1800	1800	17.7	305272 D Bearing
220	309.5	76	280.8	468	1800	1800	17.7	305272 DA Bearing
220	309.5	76	280.8	468	1800	1800	17.7	305272 DB Bearing
230	329.5	80	315.9	540	1710	1800	21.9	305264 D Bearing
260	369.5	92	357.3	639	1530	1530	30	305270 D Galas
280	389.5	92	362.7	675	1440	1440	33.2	305269 D Bearing

Merekayasa Masa Depan Pergerakan

Tentang UKL

Ditubuhkan pada 2020, UKL Bearing Manufacturing Co., Ltd. (Wuxi) adalah China 3200 A-2ZTN9/MT33 Galas Bebola Sentuhan Sudut Baris Dua Dua pembekal dan OEM/ODM 3200 A-2ZTN9/MT33 Galas Bebola Sentuhan Sudut Baris Dua Dua syarikat, sebuah perusahaan perindustrian dan perdagangan bersepadu yang memberi tumpuan kepada pembuatan ketepatan, menggabungkan R&D, pengeluaran, dan jualan.
Syarikat ini mengkhusus dalam penyelesaian galas berprestasi tinggi, menyediakan sokongan teknikal untuk industri global dengan permintaan yang sangat tinggi terhadap ketepatan dan kebolehpercayaan.

Dengan lebih daripada 200 profesional mahir dan pangkalan pengeluaran yang dimodenkan sepenuhnya, kemudahan UKL merangkumi keseluruhan proses pembuatan — penempaan, penyepuhlindapan, pemusingan, rawatan haba, pengisaran, dan pemasangan automatik.
Memanfaatkan pengalaman eksport OEM/ODM selama lebih 15 tahun, UKL bertindak balas dengan pantas terhadap keperluan pelanggan, menawarkan perkhidmatan yang fleksibel dan disesuaikan untuk pelanggan di seluruh Eropah, Asia, Afrika, dan Timur Tengah.

Lebih Lanjut Tentang Kami Ukl Bearing Manufacturing Co.,Ltd

0+

tahun

Pengalaman Industri
0+

Kepelbagaian Model
0+

Bilangan Pekerja
0

$

Nilai Eksport Tahunan

Sijil Penghormatan

Berita

Peranan Kritikal RB2508 Galas Roller Bersilang dalam Memajukan Ketepatan Bersama Robot dan Reka Bentuk Padat
30 Jul, 2026
Evolusi Kejuruteraan Bersama Robot: Anjakan Ke Arah Ketepatan Padat Robotik industri telah mengalami perubahan yang mendalam sepanjang dekad yang lalu. Peralihan industri ke arah robot kol...

BACA LANJUT
Panduan Membeli Terunggul untuk Galas Roller Tirus Bersilang untuk Aplikasi Ketepatan Tinggi
23 Jul, 2026
Memahami Bearing Roller Tirus Bersilang dalam Kejuruteraan Moden Galas penggelek tirus bersilang mewakili kemajuan ketara dalam kejuruteraan mekanikal, menawarkan ketepatan yang belum pern...

BACA LANJUT
Panduan Pemilihan Galas Hujung Rod SIZJ12: Mengapa Ia Cemerlang dalam Aplikasi Menuntut
15 Jul, 2026
Pengenalan: Tulang Belakang Kejuruteraan Sistem Artikulasi Dalam reka bentuk mekanikal, beberapa komponen adalah sangat mudah tetapi sangat penting seperti galas hujung rod. The ...

BACA LANJUT
Mengapa Memilih 331138 AG Daripada Alternatif Empat Baris Tirus Roller Galas untuk Aplikasi Rolling Mill?
08 Jul, 2026
Pemilihan galas penggelek tirus empat baris untuk aplikasi leher penggelek kilang gelek jarang menjadi pilihan yang mudah. Jurutera dan profesional penyelenggaraan mesti menilai pelbagai pembole...

BACA LANJUT
