7200 BECBP Galas Bebola Sentuhan Sudut

Galas Bebola Sentuhan Sudut (ACBBs) mempunyai laluan perlumbaan gelang dalam dan luar yang diselaraskan secara relatif antara satu sama lain mengikut arah paksi galas. Ini bermakna galas ini direka bentuk untuk menampung beban gabungan, yang merangkumi kedua-dua beban jejarian dan beban paksi.

Contact Us Hubungi Kami
SEBELUM：3200 A-2ZTN9/MT33 Galas Bebola Sentuhan Sudut Baris Dua Dua SETERUSNYA：Galas Bebola Sentuhan Sudut Sesentuh Empat Mata
  • Penerangan
  • Spesifikasi
  • Hubungi Kami

Ciri dan Kelebihan Utama
Kapasiti Beban Tinggi dan Ketegaran: Disebabkan reka bentuknya, yang membolehkan untuk memasukkan lebih banyak elemen bergolek (bola) daripada galas bebola alur dalam, ia mempunyai kapasiti membawa beban yang lebih tinggi dan ketegaran yang lebih baik untuk saiz yang sama.

Penginapan Muatan Gabungan: Mereka secara serentak boleh menampung beban jejarian dan beban paksi satu arah. Melaraskan saiz sudut sentuhan membolehkan variasi dalam nisbah beban beban jejarian kepada paksi.

Sesuai untuk Kelajuan Tinggi dan Ketepatan Tinggi: Galas ini sesuai untuk aplikasi yang melibatkan kelajuan putaran tinggi dan kedudukan ketepatan tinggi, terutamanya dalam konteks seperti gelendong alat mesin.

Pemasangan Fleksibel: Ia boleh dipasang secara individu (tunggal) atau berpasangan (seperti susunan belakang-ke-belakang, bersemuka atau seiring) untuk menampung beban paksi dua arah dan mencapai kekukuhan yang lebih tinggi. Proses pemasangan dan pelarasan adalah mudah.

Prestasi Operasi yang Baik: Mereka mempamerkan ciri pecutan dan nyahpecutan yang sangat baik, membolehkan permulaan dan berhenti pantas.

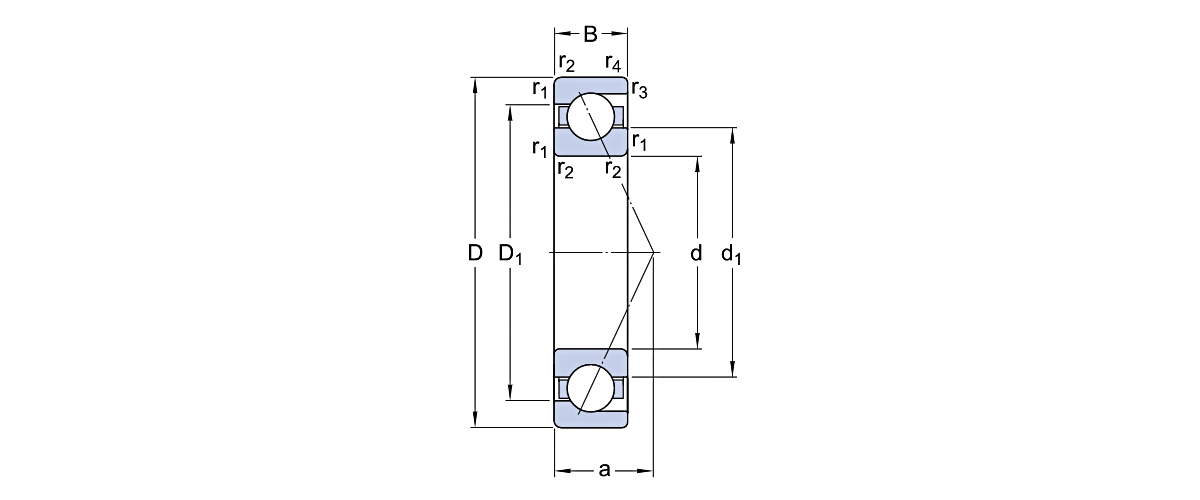

Dimensi asas Penarafan beban asas Penilaian kelajuan Mass Model
dinamik statik Kelajuan rujukan Mengehadkan kelajuan Bearing No.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/min] [r/min] [kg]
10 30 9 6.318 3.015 27000 27000 0.036 7200 BECBP Bearing
10 30 9 6.318 3.015 27000 27000 0.03 7200 BEP Bearing
12 32 10 6.849 3.42 25200 23400 0.036 7201 BECBP Bearing
12 32 10 6.849 3.42 25200 23400 0.036 7201 BEGAP Bearing
12 32 10 6.849 3.42 25200 23400 0.036 7201 BEP Bearing
12 37 12 9.54 4.5 23400 18000 0.06 7301 BE-2RZP Bearing
12 37 12 9.54 4.5 23400 21600 0.06 7301 BEP Bearing
15 35 11 7.488 3.96 21600 18000 0.045 7202 BE-2RZP Bearing
15 35 11 7.488 3.96 21600 21600 0.045 7202 BEP Bearing
15 35 11 7.92 4.185 21600 23400 0.045 7202 BECBP Bearing
15 35 11 7.92 4.185 21600 23400 0.045 7202 BEGAP Bearing
15 35 11 7.92 4.185 21600 23400 0.045 7202 BEGBP Bearing
15 35 11 9.18 4.68 23400 36000 0.045 7202 ACCBM Bearing
15 42 13 11.7 6.03 19800 15300 0.082 7302 BE-2RZP Bearing
15 42 13 11.7 6.03 19800 18000 0.08 7302 BECBP Bearing
15 42 13 11.7 6.03 19800 18000 0.08 7302 BEP Bearing
17 40 12 9.36 4.95 18000 18000 0.065 7203 BEY Bearing
17 40 12 9.36 4.95 19800 15300 0.063 7203 BE-2RZP Bearing
17 40 12 9.36 4.95 19800 18000 0.065 7203 BEP Bearing
17 40 12 9.9 5.265 19800 19800 0.065 7203 BECBP Bearing
17 40 12 9.9 5.265 19800 19800 0.065 7203 BEGAP Bearing
17 40 12 9.9 5.265 19800 25200 0.065 7203 BECBM Bearing
17 40 12 11.25 6.03 21600 30600 0.065 7203 ACCBM Bearing
17 47 14 14.31 7.47 18000 13500 0.1 7303 BE-2RZP Bearing
17 47 14 14.31 7.47 18000 17100 0.11 7303 BECBP Bearing
17 47 14 14.31 7.47 18000 17100 0.11 7303 BEGAP Bearing
17 47 14 14.31 7.47 18000 17100 0.11 7303 BEP Bearing
20 47 14 11.97 6.885 17100 12600 0.15 7204 BE-2RZP Bearing
20 47 14 11.97 6.885 17100 16200 0.11 7204 BEP Bearing

Dimensi asas Penarafan beban asas Penilaian kelajuan Mass Model
dinamik statik Kelajuan rujukan Mengehadkan kelajuan Bearing No.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/min] [r/min] [kg]
20 47 14 12.87 7.335 17100 17100 0.11 7204 BECBJ Bearing
20 47 14 12.87 7.335 17100 17100 0.11 7204 BECBP Bearing
20 47 14 12.87 7.335 17100 17100 0.11 7204 BECBPH Bearing
20 47 14 12.87 7.335 17100 17100 0.11 7204 BECBY Bearing
20 47 14 12.87 7.335 17100 17100 0.11 7204 BEGAP Bearing
20 47 14 12.87 7.335 17100 17100 0.11 7204 BEGBP Bearing
20 47 14 12.87 7.335 17100 21600 0.11 7204 BECBM Bearing
20 47 14 14.4 8.37 18000 27000 0.11 7204 ACCBM Bearing
20 52 15 15.66 8.55 15300 11700 0.14 7304 BE-2RZP Bearing
20 52 15 15.66 8.55 15300 14400 0.14 7304 BEP Bearing
20 52 15 17.1 9 15300 16200 0.14 7304 BECBP Bearing
20 52 15 17.1 9 15300 16200 0.14 7304 BECBPH Bearing
20 52 15 17.1 9 15300 16200 0.14 7304 BEGAP Bearing
20 52 15 17.1 9 15300 16200 0.14 7304 BEGBP Bearing
20 52 15 17.1 9 15300 19800 0.14 7304 BECBM Bearing
20 52 15 17.1 9 16200 16200 0.14 7304 BECBY Bearing
20 52 15 18.72 10.08 17100 23400 0.14 7304 ACCBM Bearing
25 52 15 13.32 8.37 14400 10800 0.13 7205 BE-2RZP Galas
25 52 15 13.32 8.37 14400 13500 0.13 7205 BEP Bearing
25 52 15 13.32 8.37 14400 13500 0.13 7205 BEY Bearing
25 52 15 14.04 9 14400 15300 0.13 7205 BECBP Bearing
25 52 15 14.04 9 14400 15300 0.13 7205 BECBPH Bearing
25 52 15 14.04 9 14400 15300 0.13 7205 BECBY Bearing
25 52 15 14.04 9 14400 15300 0.13 7205 BEGAP Bearing
25 52 15 14.04 9 14400 15300 0.13 7205 BEGAY Bearing
25 52 15 14.04 9 14400 15300 0.13 7205 BEGBY Bearing
25 52 15 14.04 9 14400 18000 0.13 7205 BECBM Bearing
25 52 15 16.2 10.26 15300 23400 0.13 7205 ACCBM Bearing
25 62 17 21.78 12.6 12600 9900 0.23 7305 BE-2RZP Galas
25 62 17 21.78 12.6 12600 12600 0.23 7305 BEP Bearing

Dimensi asas Penarafan beban asas Penilaian kelajuan Mass Model
dinamik statik Kelajuan rujukan Mengehadkan kelajuan Bearing No.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/min] [r/min] [kg]
25 62 17 23.85 13.77 12600 13500 0.23 7305 BECBP Bearing
25 62 17 26.5 15.3 14000 15000 0.23 7305 BECBPH Bearing
25 62 17 26.5 15.3 14000 15000 0.23 7305 BECBY Bearing
25 62 17 26.5 15.3 14000 15000 0.23 7305 BEGAP Bearing
25 62 17 26.5 15.3 14000 15000 0.23 7305 BEGBP Bearing
25 62 17 26.5 15.3 14000 15000 0.23 7305 BEGBY Bearing
25 62 17 26.5 15.3 14000 19000 0.23 7305 BECBM Bearing
25 62 17 29 17 15000 22000 0.23 7305 ACCBM Bearing
25 80 21 39.7 23.6 11000 15000 0.61 7405 BCBM Bearing
25 80 21 39.7 23.6 11000 15000 0.61 7405 BM Bearing
30 62 16 22.5 14.3 13000 10000 0.2 7206 BE-2RZP Bearing
30 62 16 22.5 14.3 13000 13000 0.2 7206 BEP Bearing
30 62 16 24 15.6 13000 14000 0.2 7206 BECBP Bearing
30 62 16 24 15.6 13000 14000 0.2 7206 BECBPH Bearing
30 62 16 24 15.6 13000 14000 0.2 7206 BEGAP Bearing
30 62 16 24 15.6 13000 14000 0.2 7206 BEGBP Bearing
30 62 16 24 15.6 13000 18000 0.2 7206 BECBM Bearing
30 62 16 24 15.6 14000 14000 0.2 7206 BECBY Bearing
30 62 16 24 15.6 14000 14000 0.2 7206 BEGAJ Bearing
30 62 16 24 15.6 14000 14000 0.2 7206 BEGAY Bearing
30 62 16 27.5 17.3 15000 20000 0.2 7206 ACCBM Bearing
30 72 19 32.5 19.3 12000 9500 0.35 7306 BE-2RZP Galas
30 72 19 32.5 19.3 12000 12000 0.35 7306 BEP Bearing
30 72 19 32.5 19.3 12000 16000 0.35 7306 BEGBM Bearing
30 72 19 35.5 21.2 12000 13000 0.35 7306 BECBP Bearing
30 72 19 35.5 21.2 12000 13000 0.35 7306 BEGAP Bearing
30 72 19 35.5 21.2 12000 13000 0.35 7306 BEGAPH Bearing
30 72 19 35.5 21.2 12000 13000 0.35 7306 BEGBP Bearing
30 72 19 35.5 21.2 12000 16000 0.35 7306 BECBM Bearing
30 72 19 35.5 21.2 12000 16000 0.35 7306 BEGAM Bearing

Dimensi asas Penarafan beban asas Penilaian kelajuan Mass Model
dinamik statik Kelajuan rujukan Mengehadkan kelajuan Bearing No.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/min] [r/min] [kg]
30 72 19 35.5 21.2 13000 13000 0.35 7306 BECBY Bearing
30 72 19 31.95 19.08 11700 11700 0.34 7306 BEGBY Bearing
30 72 19 35.1 21.24 11700 17100 0.34 7306 ACCBM Bearing
30 90 23 42.75 26.1 9000 11700 0.83 7406 BCBM Bearing
30 90 23 42.75 26.1 9000 11700 0.83 7406 BM Bearing
35 72 17 26.19 17.1 9900 8100 0.35 7207 BE-2RZP Bearing
35 72 17 26.19 17.1 9900 9900 0.35 7207 BEP Bearing
35 72 17 27.9 18.72 9900 10800 0.35 7207 BECBP Bearing
35 72 17 27.9 18.72 9900 10800 0.35 7207 BECBPH Bearing
35 72 17 27.9 18.72 9900 10800 0.35 7207 BEGAP Bearing
35 72 17 27.9 18.72 9900 10800 0.35 7207 BEGBP Bearing
35 72 17 27.9 18.72 9900 13500 0.35 7207 BECBM Bearing
35 72 17 27.9 18.72 9900 13500 0.35 7207 BEGAM Bearing
35 72 17 27.9 18.72 10800 10800 0.35 7207 BECBY Bearing
35 72 17 27.9 18.72 10800 10800 0.35 7207 BEGAY Bearing
35 72 17 27.9 18.72 10800 10800 0.35 7207 BEGBY Bearing
35 72 17 31.95 20.88 10800 16200 0.35 7207 ACCBM Bearing
35 80 21 35.1 22.05 9900 7650 0.45 7307 BE-2RZP Bearing
35 80 21 35.1 22.05 9900 9000 0.45 7307 BEP Bearing
35 80 21 37.35 23.85 9900 9900 0.45 7307 BECBP Bearing
35 80 21 37.35 23.85 9900 9900 0.45 7307 BECBY Bearing
35 80 21 37.35 23.85 9900 9900 0.45 7307 BEGAP Bearing
35 80 21 37.35 23.85 9900 9900 0.45 7307 BEGAPH Bearing
35 80 21 37.35 23.85 9900 9900 0.45 7307 BEGBP Bearing
35 80 21 37.35 23.85 9900 12600 0.45 7307 BECBM Bearing
35 80 21 37.35 23.85 9900 12600 0.45 7307 BEGAM Bearing
35 80 21 41.85 27 9900 15300 0.45 7307 ACCBM Bearing
35 100 25 54.45 34.2 8100 10800 1.1 7407 BCBM Bearing
35 100 25 54.45 34.2 8100 10800 1.1 7407 BM Bearing
40 80 18 31.05 21.6 9000 7200 0.42 7208 BE-2RZP Galas

Dimensi asas Penarafan beban asas Penilaian kelajuan Mass Model
dinamik statik Kelajuan rujukan Mengehadkan kelajuan Bearing No.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/min] [r/min] [kg]
40 80 18 31.05 21.6 9000 9000 0.42 7208 BEP Bearing
40 80 18 32.85 23.4 9000 9900 0.37 7208 BECBJ Bearing
40 80 18 32.85 23.4 9000 9900 0.37 7208 BECBP Bearing
40 80 18 32.85 23.4 9000 9900 0.37 7208 BECBPH Bearing
40 80 18 32.85 23.4 9000 9900 0.37 7208 BEGAP Bearing
40 80 18 32.85 23.4 9000 11700 0.37 7208 BECBM Bearing
40 80 18 32.85 23.4 9900 9900 0.37 7208 BECBY Bearing
40 80 18 32.85 23.4 9900 9900 0.37 7208 BEGAY Bearing
40 80 18 32.85 23.4 9900 9900 0.37 7208 BEGBY Bearing
40 80 18 37.35 26.1 9900 14400 0.37 7208 ACCBM Bearing
40 90 23 41.58 27.45 8550 6750 0.62 7308 BE-2RZP Bearing
40 90 23 41.58 27.45 8550 8100 0.62 7308 BEP Bearing
40 90 23 45 29.25 8550 9000 0.62 7308 BECAP Bearing
40 90 23 45 29.25 8550 9000 0.62 7308 BECBJ Bearing
40 90 23 45 29.25 8550 9000 0.62 7308 BECBP Bearing
40 90 23 45 29.25 8550 9000 0.62 7308 BEGAP Bearing
40 90 23 45 29.25 8550 9000 0.62 7308 BEGAPH Bearing
40 90 23 45 29.25 8550 9000 0.62 7308 BEGBP Bearing
40 90 23 45 29.25 8550 10800 0.62 7308 BECBM Bearing
40 90 23 45 29.25 8550 10800 0.62 7308 BEGAM Bearing
40 90 23 45 29.25 8550 10800 0.62 7308 BEGBM Bearing
40 90 23 45 29.25 9000 9000 0.62 7308 BECBY Bearing
40 90 23 45 29.25 9000 9000 0.62 7308 BEGBY Bearing
40 90 23 50.4 32.4 9000 13500 0.62 7308 ACCBM Bearing
40 110 27 63.18 40.5 7200 9900 1.4 7408 BCBM Bearing
40 110 27 63.18 40.5 7200 9900 1.4 7408 BGBM Bearing
40 110 27 63.18 40.5 7200 9900 1.4 7408 BM Bearing
45 85 19 32.22 23.4 8550 6750 0.52 7209 BE-2RZP Bearing
45 85 19 32.22 23.4 8550 8100 0.52 7209 BEP Bearing
45 85 19 34.2 25.65 8550 9000 0.52 7209 BECBJ Bearing

Dimensi asas Penarafan beban asas Penilaian kelajuan Mass Model
dinamik statik Kelajuan rujukan Mengehadkan kelajuan Bearing No.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/min] [r/min] [kg]
45 85 19 34.2 25.65 8550 9000 0.52 7209 BECBP Bearing
45 85 19 34.2 25.65 8550 9000 0.42 7209 BEGAP Bearing
45 85 19 34.2 25.65 8550 9000 0.42 7209 BEGAPH Bearing
45 85 19 34.2 25.65 8550 10800 0.42 7209 BECBM Bearing
45 85 19 34.2 25.65 9000 9000 0.42 7209 BECBY Bearing
45 85 19 34.2 25.65 9000 9000 0.42 7209 BEGAY Bearing
45 85 19 34.2 25.65 9000 9000 0.42 7209 BEGBY Bearing
45 85 19 39.6 28.8 9000 13500 0.42 7209 ACCBM Bearing
45 100 25 50.31 33.75 7650 6030 0.85 7309 BE-2RZP Bearing
45 100 25 50.31 33.75 7650 7200 0.85 7309 BEP Bearing
45 100 25 54.9 36.45 7650 8100 0.85 7309 BECAP Bearing
45 100 25 54.9 36.45 7650 8100 0.85 7309 BECBJ Bearing
45 100 25 54.9 36.45 7650 8100 0.85 7309 BECBP Bearing
45 100 25 54.9 36.45 7650 8100 0.85 7309 BEGAM Bearing
45 100 25 54.9 36.45 7650 8100 0.85 7309 BEGAP Bearing
45 100 25 54.9 36.45 7650 8100 0.85 7309 BEGAPH Bearing
45 100 25 54.9 36.45 7650 8100 0.85 7309 BEGBP Bearing
45 100 25 54.9 36.45 7650 9900 0.85 7309 BECBM Bearing
45 100 25 54.9 36.45 8100 8100 0.85 7309 BECBY Bearing
45 100 25 54.9 36.45 8100 8100 0.85 7309 BEGBY Bearing
45 100 25 61.2 40.95 8100 11700 0.85 7309 ACCBM Bearing
45 120 29 76.68 49.5 6750 6750 1.55 7409 BCBM Bearing
45 120 29 76.68 49.5 6750 6750 1.55 7409 BGBM Bearing
45 120 29 76.68 49.5 6750 6750 1.55 7409 BGM Bearing
50 90 20 33.93 25.65 8100 6300 0.55 7210 BE-2RZP Galas
50 90 20 33.93 25.65 8100 7650 0.55 7210 BEP Bearing
50 90 20 36 27.9 8100 8100 0.55 7210 BECBJ Bearing
50 90 20 36 27.9 8100 8100 0.55 7210 BECBP Bearing
50 90 20 36 27.9 8100 8100 0.55 7210 BECBPH Bearing
50 90 20 36 27.9 8100 8100 0.55 7210 BECBY Bearing

Dimensi asas Penarafan beban asas Penilaian kelajuan Mass Model
dinamik statik Kelajuan rujukan Mengehadkan kelajuan Bearing No.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/min] [r/min] [kg]
45 85 19 34.2 25.65 8550 9000 0.52 7209 BECBP Bearing
45 85 19 34.2 25.65 8550 9000 0.42 7209 BEGAP Bearing
45 85 19 34.2 25.65 8550 9000 0.42 7209 BEGAPH Bearing
45 85 19 34.2 25.65 8550 10800 0.42 7209 BECBM Bearing
45 85 19 34.2 25.65 9000 9000 0.42 7209 BECBY Bearing
45 85 19 34.2 25.65 9000 9000 0.42 7209 BEGAY Bearing
45 85 19 34.2 25.65 9000 9000 0.42 7209 BEGBY Bearing
45 85 19 39.6 28.8 9000 13500 0.42 7209 ACCBM Bearing
45 100 25 50.31 33.75 7650 6030 0.85 7309 BE-2RZP Bearing
45 100 25 50.31 33.75 7650 7200 0.85 7309 BEP Bearing
45 100 25 54.9 36.45 7650 8100 0.85 7309 BECAP Bearing
45 100 25 54.9 36.45 7650 8100 0.85 7309 BECBJ Bearing
45 100 25 54.9 36.45 7650 8100 0.85 7309 BECBP Bearing
45 100 25 54.9 36.45 7650 8100 0.85 7309 BEGAM Bearing
45 100 25 54.9 36.45 7650 8100 0.85 7309 BEGAP Bearing
45 100 25 54.9 36.45 7650 8100 0.85 7309 BEGAPH Bearing
45 100 25 54.9 36.45 7650 8100 0.85 7309 BEGBP Bearing
45 100 25 54.9 36.45 7650 9900 0.85 7309 BECBM Bearing
45 100 25 54.9 36.45 8100 8100 0.85 7309 BECBY Bearing
45 100 25 54.9 36.45 8100 8100 0.85 7309 BEGBY Bearing
45 100 25 61.2 40.95 8100 11700 0.85 7309 ACCBM Bearing
45 120 29 76.68 49.5 6750 6750 1.55 7409 BCBM Bearing
45 120 29 76.68 49.5 6750 6750 1.55 7409 BGBM Bearing
45 120 29 76.68 49.5 6750 6750 1.55 7409 BGM Bearing
50 90 20 33.93 25.65 8100 6300 0.55 7210 BE-2RZP Galas
50 90 20 33.93 25.65 8100 7650 0.55 7210 BEP Bearing
50 90 20 36 27.9 8100 8100 0.55 7210 BECBJ Bearing
50 90 20 36 27.9 8100 8100 0.55 7210 BECBP Bearing
50 90 20 36 27.9 8100 8100 0.55 7210 BECBPH Bearing
50 90 20 36 27.9 8100 8100 0.55 7210 BECBY Bearing

Dimensi asas Penarafan beban asas Penilaian kelajuan Mass Model
dinamik statik Kelajuan rujukan Mengehadkan kelajuan Bearing No.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/min] [r/min] [kg]
55 100 21 44.1 36 7200 9000 0.62 7211 BECBM Bearing
55 100 21 51.3 40.5 7650 10800 0.62 7211 ACCBM Bearing
55 120 29 71.37 49.5 6300 6030 1.4 7311 BEP Bearing
55 120 29 76.5 54 6300 6300 1.4 7311 BECBJ Bearing
55 120 29 76.5 54 6300 6300 1.4 7311 BECBP Bearing
55 120 29 76.5 54 6300 6300 1.4 7311 BECBPH Bearing
55 120 29 76.5 54 6300 6300 1.4 7311 BEGAP Bearing
55 120 29 76.5 54 6300 6300 1.4 7311 BEGAY Bearing
55 120 29 76.5 54 6300 6300 1.4 7311 BEGBP Bearing
55 120 29 76.5 54 6300 6300 1.4 7311 BEGBY Bearing
55 120 29 76.5 54 6300 8100 1.4 7311 BECBM Bearing
55 120 29 76.5 54 6300 8100 1.4 7311 BECCM Bearing
55 120 29 76.5 54 6300 8100 1.4 7311 BEGAM Bearing
55 120 29 76.5 54 6300 8100 1.4 7311 BEGBM Bearing
55 120 29 81 58.95 6300 6300 1.4 7311 BECBY Bearing
55 120 29 86.85 60.3 6750 9900 1.4 7311 ACCBM Bearing
55 140 33 99.9 68.85 5670 7200 2.75 7411 BCBM Bearing
55 140 33 99.9 68.85 5670 7200 2.75 7411 BGAM Bearing
55 140 33 99.9 68.85 5670 7200 2.75 7411 BGBM Bearing
55 140 33 99.9 68.85 5670 7200 2.75 7411 BGM Bearing
55 140 33 99.9 68.85 5670 7200 2.75 7411 BM Bearing
60 110 22 51.48 40.95 6300 6300 0.8 7212 BEP Bearing
60 110 22 54.9 45 6300 6750 0.8 7212 BECBJ Bearing
60 110 22 54.9 45 6300 6750 0.8 7212 BECBP Bearing
60 110 22 54.9 45 6300 6750 0.8 7212 BECBPH Bearing
60 110 22 54.9 45 6300 6750 0.8 7212 BECBY Bearing
60 110 22 54.9 45 6300 6750 0.8 7212 BEGAP Bearing
60 110 22 54.9 45 6300 6750 0.8 7212 BEGBP Bearing
60 110 22 54.9 45 6300 8550 0.8 7212 BECBM Bearing
60 110 22 54.9 45 6300 8550 0.8 7212 BEGAM Bearing

Dimensi asas Penarafan beban asas Penilaian kelajuan Mass Model
dinamik statik Kelajuan rujukan Mengehadkan kelajuan Bearing No.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/min] [r/min] [kg]
60 110 22 62.55 50.4 7200 9900 0.8 7212 ACCBM Bearing
60 130 31 86.04 62.55 5670 5400 1.75 7312 BEP Bearing
60 130 31 93.6 68.85 5670 6030 1.75 7312 BECAP Bearing
60 130 31 93.6 68.85 5670 6030 1.75 7312 BECBJ Bearing
60 130 31 93.6 68.85 5670 6030 1.75 7312 BECBP Bearing
60 130 31 93.6 68.85 5670 6030 1.75 7312 BECBPH Bearing
60 130 31 93.6 68.85 5670 6030 1.75 7312 BECBY Bearing
60 130 31 93.6 68.85 5670 6030 1.75 7312 BEGAP Bearing
60 130 31 93.6 68.85 5670 6030 1.75 7312 BEGAY Bearing
60 130 31 93.6 68.85 5670 6030 1.75 7312 BEGBP Bearing
60 130 31 93.6 68.85 5670 6030 1.75 7312 BEGBY Bearing
60 130 31 93.6 68.85 5670 7650 1.75 7312 BECBM Bearing
60 130 31 93.6 68.85 5670 7650 1.75 7312 BECCM Bearing
60 130 31 93.6 68.85 5670 7650 1.75 7312 BEGAM Bearing
60 130 31 93.6 68.85 5670 7650 1.75 7312 BEGBM Bearing
60 130 31 104.4 76.5 6300 9000 1.75 7312 ACCBM Bearing
60 150 35 107.1 77.85 5040 6750 3.3 7412 BCBM Bearing
60 150 35 107.1 77.85 5040 6750 3.3 7412 BGAM Bearing
60 150 35 107.1 77.85 5040 6750 3.3 7412 BGBM Bearing
60 150 35 107.1 77.85 5040 6750 3.3 7412 BM Bearing
65 120 23 59.67 48.6 6030 5670 1 7213 BEGAF Bearing
65 120 23 59.67 48.6 6030 5670 1 7213 BEP Bearing
65 120 23 62.55 51.3 6030 6030 1 7213 BECBJ Bearing
65 120 23 62.55 51.3 6030 6030 1 7213 BECBP Bearing
65 120 23 62.55 51.3 6030 6030 1 7213 BECBY Bearing
65 120 23 62.55 51.3 6030 6030 1 7213 BEGAP Bearing
65 120 23 62.55 51.3 6030 6030 1 7213 BEGAPH Bearing
65 120 23 62.55 51.3 6030 7650 1 7213 BECBM Bearing
65 120 23 73.35 58.95 6300 9000 1 7213 ACCBM Bearing
65 140 33 97.2 72 5400 5040 2.15 7313 BECBF Bearing

Dimensi asas Penarafan beban asas Penilaian kelajuan Mass Model
dinamik statik Kelajuan rujukan Mengehadkan kelajuan Bearing No.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/min] [r/min] [kg]
65 140 33 97.2 72 5400 5040 2.15 7313 BEGAF Bearing
65 140 33 97.2 72 5400 5040 2.15 7313 BEP Bearing
65 140 33 104.4 77.85 5400 5670 2.15 7313 BECBJ Bearing
65 140 33 104.4 77.85 5400 5670 2.15 7313 BECBP Bearing
65 140 33 104.4 77.85 5400 5670 2.15 7313 BECBPH Bearing
65 140 33 104.4 77.85 5400 5670 2.15 7313 BECBY Bearing
65 140 33 104.4 77.85 5400 5670 2.15 7313 BEGAP Bearing
65 140 33 104.4 77.85 5400 5670 2.15 7313 BEGBP Bearing
65 140 33 104.4 77.85 5400 5670 2.15 7313 BEGBY Bearing
65 140 33 104.4 77.85 5400 7200 2.15 7313 BECBM Bearing
65 140 33 104.4 77.85 5400 7200 2.15 7313 BECCM Bearing
65 140 33 104.4 77.85 5400 7200 2.15 7313 BEGAM Bearing
65 140 33 104.4 77.85 5400 7200 2.15 7313 BEGBM Bearing
65 140 33 118.8 86.85 5670 8550 2.15 7313 ACCBM Bearing
65 160 37 117 86.85 4770 4770 4 7413 BGBM Bearing
65 160 37 117 86.85 4770 6300 4 7413 BCBM Bearing
69.85 158.75 34.925 124.2 93.6 5400 5400 3.6 Galas AMS 22 ABP
70 125 24 60.84 50.4 5670 5400 1.1 7214 BEGAF Bearing
70 125 24 60.84 50.4 5670 5400 1.1 7214 BEP Bearing
70 125 24 64.8 54 5670 5670 1.1 7214 BECBJ Bearing
70 125 24 64.8 54 5670 5670 1.1 7214 BECBP Bearing
70 125 24 64.8 54 5670 5670 1.1 7214 BECBPH Bearing
70 125 24 64.8 54 5670 5670 1.1 7214 BECBY Bearing
70 125 24 64.8 54 5670 5670 1.1 7214 BEGAP Bearing
70 125 24 64.8 54 5670 7200 1.1 7214 BECBM Bearing
70 125 24 64.8 54 5670 7200 1.1 7214 BEGAM Bearing
70 125 24 74.7 61.2 6030 9000 1.1 7214 ACCBM Bearing
70 150 35 107.1 81 5040 4770 2.65 7314 BEGAF Bearing
70 150 35 107.1 81 5040 4770 2.65 7314 BEP Bearing
70 150 35 114.3 88.2 5040 5040 2.65 7314 BECAP Bearing

Dimensi asas Penarafan beban asas Penilaian kelajuan Mass Model
dinamik statik Kelajuan rujukan Mengehadkan kelajuan Bearing No.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/min] [r/min] [kg]
70 150 35 114.3 88.2 5040 5040 2.65 7314 BECBJ Bearing
70 150 35 114.3 88.2 5040 5040 2.65 7314 BECBP Bearing
70 150 35 114.3 88.2 5040 5040 2.65 7314 BECBPH Bearing
70 150 35 114.3 88.2 5040 5040 2.65 7314 BECBY Bearing
70 150 35 114.3 88.2 5040 5040 2.65 7314 BEGAJ Bearing
70 150 35 114.3 88.2 5040 5040 2.65 7314 BEGAP Bearing
70 150 35 114.3 88.2 5040 5040 2.65 7314 BEGAPH Bearing
70 150 35 114.3 88.2 5040 5040 2.65 7314 BEGAY Bearing
70 150 35 114.3 88.2 5040 5040 2.65 7314 BEGBY Bearing
70 150 35 114.3 88.2 5040 6300 2.65 7314 BECBM Bearing
70 150 35 114.3 88.2 5040 6300 2.65 7314 BEGAM Bearing
70 150 35 128.7 99 5400 7650 2.65 7314 ACCBM Bearing
70 180 42 143.1 114.3 4320 5670 5.8 7414 BCBM Bearing
70 180 42 143.1 114.3 4320 5670 5.8 7414 BGAM Bearing
75 130 25 63.18 54 5400 5040 1.2 7215 BEP Bearing
75 130 25 66.15 58.95 5400 5670 1.2 7215 BECBJ Bearing
75 130 25 66.15 58.95 5400 5670 1.2 7215 BECBP Bearing
75 130 25 66.15 58.95 5400 5670 1.2 7215 BECBPH Bearing
75 130 25 66.15 58.95 5400 5670 1.2 7215 BEGAP Bearing
75 130 25 66.15 58.95 5400 7200 1.2 7215 BECBM Bearing
75 130 25 66.15 58.95 5670 5670 1.2 7215 BECBY Bearing
75 130 25 66.15 58.95 5670 5670 1.2 7215 BEGAM Bearing
75 130 25 66.15 58.95 5670 5670 1.2 7215 BEGAY Bearing
75 160 37 112.5 88.2 4770 4500 3.2 7315 BEP Bearing
75 160 37 118.8 93.6 4770 4770 3.2 7315 BECBJ Bearing
75 160 37 118.8 93.6 4770 4770 3.2 7315 BECBP Bearing
75 160 37 118.8 93.6 4770 4770 3.2 7315 BECBY Bearing
75 160 37 118.8 93.6 4770 4770 3.2 7315 BEGAP Bearing
75 160 37 118.8 93.6 4770 4770 3.2 7315 BEGAPH Bearing
75 160 37 118.8 93.6 4770 6030 3.2 7315 BECBM Bearing

Dimensi asas Penarafan beban asas Penilaian kelajuan Mass Model
dinamik statik Kelajuan rujukan Mengehadkan kelajuan Bearing No.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/min] [r/min] [kg]
75 160 37 118.8 93.6 4770 6030 3.2 7315 BEGAM Bearing
75 190 45 151.2 126 4050 5400 6.85 7415 BCBM Bearing
75 190 45 151.2 126 4050 5400 6.85 7415 BGAM Bearing
75 190 45 151.2 126 4050 5400 6.85 7415 BGBM Bearing
76.2 177.8 39.688 146.7 123.3 4770 4500 5.21 Galas AMS 24 ABP
80 140 26 72.54 62.55 5040 4770 1.45 7216 BEGAF Bearing
80 140 26 72.54 62.55 5040 4770 1.45 7216 BEGAP Bearing
80 140 26 72.54 62.55 5040 4770 1.45 7216 BEP Bearing
80 140 26 76.5 67.5 5040 5040 1.45 7216 BECBJ Bearing
80 140 26 76.5 67.5 5040 5040 1.45 7216 BECBP Bearing
80 140 26 76.5 67.5 5040 5040 1.45 7216 BECBPH Bearing
80 140 26 76.5 67.5 5040 5040 1.45 7216 BECBY Bearing
80 140 26 76.5 67.5 5040 5040 1.45 7216 BEGAPH Bearing
80 140 26 76.5 67.5 5040 6300 1.45 7216 BECBM Bearing
80 140 26 76.5 67.5 5040 6300 1.45 7216 BEGAM Bearing
80 170 39 121.5 99 4500 4050 3.8 7316 BEP Bearing
80 170 39 128.7 106.2 4500 4500 3.8 7316 BECBJ Bearing
80 170 39 128.7 106.2 4500 4500 3.8 7316 BECBP Bearing
80 170 39 128.7 106.2 4500 4500 3.8 7316 BECBPH Bearing
80 170 39 128.7 106.2 4500 4500 3.8 7316 BECBY Bearing
80 170 39 128.7 106.2 4500 4500 3.8 7316 BEGAP Bearing
80 170 39 128.7 106.2 4500 4500 3.8 7316 BEGAY Bearing
80 170 39 128.7 106.2 4500 4500 3.8 7316 BEGBY Bearing
80 170 39 128.7 106.2 4500 5670 3.8 7316 BECBM Bearing
80 170 39 128.7 106.2 4500 5670 3.8 7316 BECCM Bearing
80 170 39 128.7 106.2 4500 5670 3.8 7316 BEGAM Bearing
80 200 48 160.2 137.7 3600 3870 8.1 7416 Galas GAM
80 200 48 160.2 137.7 3600 3870 8.1 7416 M Galas
80 200 48 160.2 137.7 3870 3870 8.1 7416 CBM Bearing
85 150 28 86.04 74.7 4770 4500 1.85 7217 BEGAF Bearing

Dimensi asas Penarafan beban asas Penilaian kelajuan Mass Model
dinamik statik Kelajuan rujukan Mengehadkan kelajuan Bearing No.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/min] [r/min] [kg]
85 150 28 86.04 74.7 4770 4500 1.85 7217 BEGAP Bearing
85 150 28 86.04 74.7 4770 4500 1.85 7217 BEP Bearing
85 150 28 91.8 81 4770 4770 1.85 7217 BECBJ Bearing
85 150 28 91.8 81 4770 4770 1.85 7217 BECBP Bearing
85 150 28 91.8 81 4770 4770 1.85 7217 BECBY Bearing
85 150 28 91.8 81 4770 6030 1.85 7217 BECBM Bearing
85 180 41 131.4 109.8 4050 3870 4.61 7317 BECBF Bearing
85 180 41 131.4 109.8 4050 3870 4.61 7317 BEGAF Bearing
85 180 41 131.4 109.8 4050 3870 4.61 7317 BEP Bearing
85 180 41 140.4 118.8 4050 4320 4.61 7317 BECBJ Bearing
85 180 41 140.4 118.8 4050 4320 4.61 7317 BECBP Bearing
85 180 41 140.4 118.8 4050 4320 4.61 7317 BECBY Bearing
85 180 41 140.4 118.8 4050 4320 4.61 7317 BEGAP Bearing
85 180 41 140.4 118.8 4050 4320 4.61 7317 BEGAPH Bearing
85 180 41 140.4 118.8 4050 5400 4.61 7317 BECBM Bearing
85 180 41 140.4 118.8 4050 5400 4.61 7317 BECCM Bearing
85 180 41 140.4 118.8 4050 5400 4.61 7317 BEGAM Bearing
85 210 52 171 149.4 3600 3600 9.6 7417 BACBMC Bearing
85 210 52 171 149.4 3600 3600 9.6 7417 BAGAMC Bearing
88.9 165.1 28.575 114.3 100.8 4770 4500 2.89 Galas ALS 28 ABP
90 160 30 97.2 86.85 4500 4050 2.3 7218 BEGAF Bearing
90 160 30 97.2 86.85 4500 4050 2.3 7218 BEP Bearing
90 160 30 97.2 86.85 4500 5670 2.3 7218 BEGAM Bearing
90 160 30 104.4 93.6 4500 4500 2.3 7218 BECBJ Bearing
90 160 30 104.4 93.6 4500 4500 2.3 7218 BECBP Bearing
90 160 30 104.4 93.6 4500 4500 2.3 7218 BECBY Bearing
90 160 30 104.4 93.6 4500 4500 2.3 7218 BECCM Bearing
90 160 30 104.4 93.6 4500 4500 2.3 7218 BEGAP Bearing
90 160 30 104.4 93.6 4500 4500 2.3 7218 BEGAY Bearing
90 160 30 104.4 93.6 4500 5670 2.3 7218 BECBM Bearing

Dimensi asas Penarafan beban asas Penilaian kelajuan Mass Model
dinamik statik Kelajuan rujukan Mengehadkan kelajuan Bearing No.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/min] [r/min] [kg]
90 190 43 140.4 120.6 3870 3600 5.2 7318 BEP Bearing
90 190 43 149.4 131.4 3870 4050 5.2 7318 BECBJ Bearing
90 190 43 149.4 131.4 3870 4050 5.2 7318 BECBP Bearing
90 190 43 149.4 131.4 3870 4050 5.2 7318 BECBY Bearing
90 190 43 149.4 131.4 3870 4050 5.2 7318 BEGAP Bearing
90 190 43 149.4 131.4 3870 4050 5.2 7318 BEGAPH Bearing
90 190 43 149.4 131.4 3870 4050 5.2 7318 BEGAY Bearing
90 190 43 149.4 131.4 3870 5040 5.2 7318 BECBM Bearing
90 190 43 149.4 131.4 3870 5040 5.2 7318 BEGAM Bearing
90 225 54 190.8 173.7 3240 3420 11.5 7418 Galas GAM
90 225 54 190.8 173.7 3420 3420 11.5 7418 CBM Bearing
95 170 32 111.6 97.2 4050 3870 2.7 7219 BEP Bearing
95 170 32 116.1 106.2 4050 4320 2.7 7219 BECBP Bearing
95 170 32 116.1 106.2 4050 4320 2.7 7219 BECBY Bearing
95 170 32 116.1 106.2 4050 4320 2.7 7219 BEGAPH Bearing
95 170 32 116.1 106.2 4050 5400 2.7 7219 BECBM Bearing
95 170 32 116.1 106.2 4050 5400 2.7 7219 BEGAM Bearing
95 200 45 151.2 135 3600 3420 6.05 7319 BEGAF Bearing
95 200 45 151.2 135 3600 3420 6.05 7319 BEP Bearing
95 200 45 151.2 135 3600 3600 6.05 7319 BEM Bearing
95 200 45 162 146.7 3600 3870 6.05 7319 BECBP Bearing
95 200 45 162 146.7 3600 3870 6.05 7319 BECBY Bearing
95 200 45 162 146.7 3600 3870 6.05 7319 BEGAP Bearing
95 200 45 162 146.7 3600 3870 6.05 7319 BEGAY Bearing
95 200 45 162 146.7 3600 3870 6.05 7319 BEGBY Bearing
95 200 45 162 146.7 3600 4770 6.05 7319 BECBM Bearing
95 200 45 162 146.7 3600 4770 6.05 7319 BEGAM Bearing
95 250 55 217.8 212.4 3060 3060 13.5 7419 CBM Bearing
95 250 55 217.8 212.4 3060 3060 13.5 7419 GAM Bearing
95 250 55 217.8 212.4 3060 3060 13.5 7419 M Galas

Dimensi asas Penarafan beban asas Penilaian kelajuan Mass Model
dinamik statik Kelajuan rujukan Mengehadkan kelajuan Bearing No.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/min] [r/min] [kg]
100 180 34 121.5 109.8 4050 3600 3.3 7220 BEP Bearing
100 180 34 128.7 120.6 3870 5040 3.5 7220 BECBM Bearing
100 180 34 128.7 120.6 3870 5040 3.5 7220 BECCM Bearing
100 180 34 128.7 120.6 3870 5040 3.5 7220 BEGAM Bearing
100 180 34 128.7 120.6 4050 4050 3.5 7220 BECBP Bearing
100 180 34 128.7 120.6 4050 4050 3.5 7220 BECBY Bearing
100 180 34 128.7 120.6 4050 4050 3.5 7220 BEGAY Bearing
100 215 47 182.7 171 3420 3240 7.5 7320 BEGAF Bearing
100 215 47 182.7 171 3420 3240 7.5 7320 BEM Bearing
100 215 47 182.7 171 3420 3240 7.5 7320 BEP Bearing
100 215 47 194.4 187.2 3420 3600 7.5 7320 BECBP Bearing
100 215 47 194.4 187.2 3420 3600 7.5 7320 BECBY Bearing
100 215 47 194.4 187.2 3420 3600 7.5 7320 BEGAP Bearing
100 215 47 194.4 187.2 3420 3600 7.5 7320 BEGBY Bearing
100 215 47 194.4 187.2 3420 4500 7.5 7320 BECBM Bearing
100 215 47 194.4 187.2 3420 4500 7.5 7320 BECCM Bearing
100 215 47 194.4 187.2 3420 4500 7.5 7320 BEGAM Bearing
100 265 60 238.5 243 2880 2880 15.5 7420 CBM Bearing
101.6 184.15 31.75 143.1 128.7 4050 4050 3.15 Galas ALS 32 ABP
105 190 36 133.2 123.3 3600 3420 3.95 7221 BEP Bearing
105 190 36 140.4 135 3600 3870 3.95 7221 BECBP Bearing
105 190 36 140.4 135 3600 4770 3.95 7221 BECBM Bearing
105 225 49 182.7 173.7 3240 3060 8.55 7321 BEP Bearing
105 225 49 194.4 187.2 3240 3420 8.55 7321 BECBP Bearing
105 225 49 194.4 187.2 3240 4320 8.55 7321 BECBM Bearing
105 225 49 194.4 187.2 3240 4320 8.55 7321 BEGAM Bearing
110 200 38 137.7 128.7 3600 3240 4.6 7222 BEGAF Bearing
110 200 38 137.7 128.7 3600 3240 4.6 7222 BEP Bearing
110 200 38 146.7 140.4 3600 3600 4.6 7222 BECBP Bearing
110 200 38 146.7 140.4 3600 3600 4.6 7222 BECBY Bearing

Dimensi asas Penarafan beban asas Penilaian kelajuan Mass Model
dinamik statik Kelajuan rujukan Mengehadkan kelajuan Bearing No.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/min] [r/min] [kg]
110 200 38 146.7 140.4 3600 4500 4.6 7222 BECBM Bearing
110 200 38 146.7 140.4 3600 4500 4.6 7222 BECCM Bearing
110 240 50 202.5 201.6 3060 2880 10 7322 BEP Bearing
110 240 50 202.5 201.6 3060 3060 10 7322 BEM Bearing
110 240 50 216 220.5 3060 3240 10 7322 BECBP Bearing
110 240 50 216 220.5 3060 3240 10 7322 BECBY Bearing
110 240 50 216 220.5 3060 4050 10 7322 BECBM Bearing
110 240 50 216 220.5 3060 4050 10 7322 BECCM Bearing
110 240 50 216 220.5 3060 4050 10 7322 BEGAM Bearing
110 240 50 216 220.5 3060 4050 10 7322 BEGBM Bearing
120 180 28 78.39 83.7 3600 3600 2.4 7024 BGM Bearing
120 215 40 148.5 146.7 3240 3600 5.89 7224 BCBM Bearing
120 215 40 148.5 146.7 3240 3600 5.89 7224 BGAM Bearing
120 215 40 148.5 146.7 3240 3600 5.89 7224 BM Bearing
120 260 55 214.2 225 2700 3240 14.5 7324 BCBM Bearing
120 260 55 214.2 225 2700 3240 14.5 7324 BGAM Bearing
120 260 55 214.2 225 2700 3240 14.5 7324 BGBM Bearing
127 228.6 34.925 167.4 171 3240 3240 6.1 ALS 40 ABM Bearing
130 230 40 167.4 173.7 3060 3060 6.95 7226 Galas BGAF
130 230 40 167.4 173.7 3060 3420 6.95 7226 BCBM Bearing
130 230 40 167.4 173.7 3060 3420 6.95 7226 BGAM Bearing
130 230 40 167.4 173.7 3060 3420 6.95 7226 BM Bearing
130 280 58 248.4 274.5 2520 3060 17.1 7326 BCBM Bearing
130 280 58 248.4 274.5 2520 3060 17.1 7326 BGAM Bearing
130 280 58 248.4 274.5 2520 3060 17.1 7326 BM Bearing
140 210 33 102.6 116.1 3060 3060 3.85 7028 BGM Bearing
140 250 42 179.1 190.8 2700 3240 8.85 7228 BCBM Bearing
140 250 42 179.1 190.8 2700 3240 8.85 7228 BGAM Bearing
140 250 42 179.1 190.8 2700 3240 8.85 7228 BM Bearing
140 300 62 271.8 310.5 2340 2700 21.5 7328 BCBM Bearing

Dimensi asas Penarafan beban asas Penilaian kelajuan Mass Model
dinamik statik Kelajuan rujukan Mengehadkan kelajuan Bearing No.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/min] [r/min] [kg]
140 300 62 271.8 310.5 2340 2700 21.5 7328 BGAM Bearing
150 225 35 119.7 131.4 2880 2880 4.7 7030 BGM Bearing
150 270 45 194.4 216 2520 2880 11.5 7230 BCBM Bearing
150 270 45 194.4 216 2520 2880 11.5 7230 BGAM Bearing
150 320 65 298.8 351 2160 2520 26 7330 BCBM Bearing
150 320 65 298.8 351 2160 2520 26 7330 BGAM Bearing
160 290 48 229.5 270 2520 2700 14 7232 BCBM Bearing
160 290 48 229.5 270 2520 2700 14 7232 BGAM Bearing
160 340 68 322.2 396 2160 2340 30.3 7332 BCBM Bearing
170 260 42 154.8 183.6 1800 2520 7.65 7034 BGM Bearing
170 310 52 252.9 310.5 2160 2520 17.5 7234 BCBM Bearing
170 360 72 351 441 1980 2340 36 7334 BCBM Bearing
180 280 46 175.5 216 2340 2340 10 7036 BGM Bearing
180 320 52 261.9 337.5 2160 2340 18 7236 BCAM Galas
180 320 52 261.9 337.5 2160 2340 18 7236 BCBM Bearing
180 380 75 369 486 1800 2160 42 7336 BCBM Bearing
190 290 46 179.1 229.5 2160 2160 10.5 7038 BGM Bearing
190 340 55 276.3 364.5 1980 2340 22 7238 BCBM Bearing
190 400 78 397.8 540 1800 1980 48.5 7338 BCBM Bearing
200 310 51 202.5 261 1980 1980 18 7040 BGM Bearing
200 360 58 292.5 387 1800 2160 25 7240 BCBM Bearing
200 420 80 415.8 589.5 1710 1980 53 7340 BCBM Bearing
220 340 56 229.5 319.5 1800 1800 18 7044 BGM Bearing
220 400 65 351 504 1620 1980 37 7244 BCBM Bearing
220 460 88 444.6 648 1440 1530 70 7344 BCBM Bearing
240 360 56 234 337.5 1710 1710 19 7048 BGM Bearing
240 440 72 327.6 486 1440 1530 49 7248 BCBM Bearing
240 500 95 503.1 720 1260 1350 89.4 7348 BCBM Bearing
260 400 65 298.8 459 1530 1530 30 7052 BGM Bearing
260 480 80 456.3 702 1260 1350 66 7252 BM Bearing

Dimensi asas Penarafan beban asas Penilaian kelajuan Mass Model
dinamik statik Kelajuan rujukan Mengehadkan kelajuan Bearing No.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/min] [r/min] [kg]
280 420 65 304.2 486 1440 1440 30 7056 BGM Bearing
280 500 80 456.3 747 1260 1260 67.5 7256 BM Bearing
300 460 74 339.3 567 1260 1350 42.5 7060 BGM Bearing
300 460 74 380.7 625.5 1350 1440 42.5 7060 AGM Bearing
300 540 85 497.7 837 1170 1170 85 7260 BCBM Bearing
320 440 56 315.9 526.5 1350 1440 25.5 71964 Galas AC
320 480 74 351 603 1170 1260 44.5 7064 BGM Bearing
320 580 92 514.8 918 1080 1080 110 7264 BCBM Bearing
340 460 56 304.2 526.5 1350 1350 24 71968 Galas ACMB
340 520 82 404.1 733.5 1080 1170 59.5 7068 BGM Bearing
360 440 38 210.6 382.5 1350 1350 12 71872 Galas ACMB
360 480 56 271.8 495 1260 1350 28.5 71972 BM Bearing
360 480 56 304.2 549 1260 1350 28.5 71972 AMB Bearing
360 480 56 315.9 567 1260 1350 28.5 71972 Galas ACMB
360 540 82 415.8 765 1080 1080 61.8 7072 BGM Bearing
360 540 82 468 855 1170 0 61.8 7072 AGM Bearing
360 540 82 468 855 1170 1170 61.8 7072 AM Bearing
380 480 31 171 319.5 1170 1260 14.4 70876 AMB Bearing
380 480 46 261.9 450 1170 1260 18 71876 ACGAMB Bearing
380 520 65 310.5 549 1080 1080 43.5 466953 Galas
380 520 65 369 661.5 1170 1170 40.5 71976 ACGAMB Bearing
380 560 82 421.2 765 990 1080 65.5 7076 BGM Bearing
380 560 82 421.2 765 990 1080 39 7076 BM Bearing
380 560 82 456.3 855 1080 1170 65.5 7076 AM Bearing
400 540 65 362.7 661.5 1080 1080 39 71980 PG Galas
400 600 90 474.3 918 900 990 90.5 7080 BM Bearing
400 600 90 544.5 1062 855 1080 89.5 307238 Galas
400 600 90 544.5 1062 855 1080 90.5 7080 AM Bearing
400 720 103 655.2 1350 810 855 190 7280 BM Bearing
410 560 70 380.7 747 990 990 49.5 468431 Galas

Dimensi asas Penarafan beban asas Penilaian kelajuan Mass Model
dinamik statik Kelajuan rujukan Mengehadkan kelajuan Bearing No.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/min] [r/min] [kg]
420 560 65 327.6 603 1080 1080 44.5 71984 BM Bearing
420 560 65 369 688.5 1080 1080 42 71984 AGAM Bearing
420 560 65 369 688.5 1080 42 71984 AM Bearing
420 620 90 486 954 900 900 88 7084 BGM Bearing
420 620 90 544.5 1062 990 990 88 7084 AM Bearing
440 600 74 456.3 936 990 61 71988 Galas ACMB
440 650 94 514.8 1062 855 855 100 7088 BM Bearing
440 650 94 585 1188 900 100 7088 AM Bearing
460 580 37 238.5 504 990 990 24.5 70892 AM Bearing
460 580 56 333.9 688.5 990 990 35 71892 AGMB Bearing
460 620 74 456.3 936 90 990 58 71992 ACM Bearing
460 680 100 556.2 1161 810 810 120 7092 BM Bearing
460 680 100 620.1 1314 855 120 7092 AM Bearing
480 700 100 561.6 1206 765 810 125 7096 BM Bearing
480 700 100 631.8 1377 855 900 125 7096 AM Bearing
500 620 37 248.4 558 900 900 26 Galas AMB 708/500
500 620 56 351 765 900 900 38 Galas 718/500 AGMB
500 620 56 351 765 900 900 38 Galas 718/500 AMB
500 670 78 497.7 1098 855 900 78 Galas 719/500 AGMB
500 720 100 573.3 1260 720 765 124 Galas 70/500 BM
500 720 100 643.5 1440 810 855 124 Galas 70/500 AM
530 650 56 351 810 855 900 39.5 Galas AMB 718/530
530 710 82 556.2 1206 765 810 92 Galas 719/530 ACM
530 780 112 666.9 1530 675 720 180 Galas BM 70/530
530 780 112 748.8 1710 720 765 180 Galas 70/530 AM
540 630 45 234 540 765 810 21.5 BA1B 311585 A Galas
560 680 56 357.3 837 765 810 41.5 Galas AMB 718/560
560 750 85 532.8 1161 720 765 105 Galas AMB 719/560
560 820 115 713.7 1710 630 203 Galas AMB 70/560
600 730 42 304.2 661.5 720 765 38.5 Galas 708/600 AGMB

Dimensi asas Penarafan beban asas Penilaian kelajuan Mass Model
dinamik statik Kelajuan rujukan Mengehadkan kelajuan Bearing No.
d [mm] D [mm] B [mm] C [kN] C0 [kN] [r/min] [r/min] [kg]
600 730 42 304.2 661.5 720 765 38.5 Galas AMB 708/600
600 730 60 404.1 990 720 765 52 Galas 718/600 AMB
600 800 90 643.5 1557 675 720 125 Galas 719/600 ACM
600 870 118 795.6 1944 630 675 236 Galas 70/600 AGMB
630 920 128 860.4 2205 504 630 270 Galas AMB 70/630
670 820 69 474.3 1125 630 675 77 Galas AMB 718/670
670 820 69 497.7 1161 630 675 77 Galas 718/670 ACMB
670 980 136 1053 2790 504 353 Galas AMB 70/670
710 870 74 514.8 1404 567 603 93.5 Galas AMB 718/710
710 870 74 544.5 1467 567 93.5 Galas 718/710 ACMB
710 950 106 766.8 1980 540 567 195 Galas 719/710 ACMB
710 1030 140 1071 2925 504 394 Galas AMB 70/710
750 920 78 556.2 1557 540 567 110 Galas 718/750 AGMB
750 920 78 585 1620 540 567 110 Galas ACMB 718/750
750 1090 150 1170 3285 477 504 445 Galas AMB 70/750
762 889 63.5 404.1 1143 504 540 58 BA1B 311576 Galas
800 1150 155 1125 3285 405 524 Galas AMB 70/800
850 1030 82 620.1 1674 450 477 140 Galas AMB 718/850
850 1220 165 1242 3735 360 626 Galas AMB 70/850
900 1030 63 374.4 1143 405 432 64 BA1B 307788 Galas
900 1280 170 1404 4410 360 387 665 Galas AMB 70/900
950 1360 180 1467 4680 342 360 ]805 Galas AMB 70/950
1000 1220 100 830.7 2475 360 387 243 Galas 718/1000 AMB
1000 1420 185 1467 4860 324 342 890 Galas AMB 70/1000
1060 1500 195 1512 5130 288 306 1050 Galas AMB 70/1060
1120 1360 106 954 3375 306 318 718/1120 AMB Bearing
1120 1580 200 1548 5265 270 288 1150 Galas AMB 70/1120
1180 1660 212 1566 5580 252 252 1350 Galas AMB 70/1180
1250 1500 80 725.4 2430 252 270 295 708/1250 AMB Bearing
1250 1500 112 1026 3510 252 270 390 Galas AMB 718/1250
1250 1750 218 1791 6885 216 1600 70/1250 AMB Bearing

Produk Disyorkan

Merekayasa Masa Depan Pergerakan
Tentang UKL
Ditubuhkan pada 2020, UKL Bearing Manufacturing Co., Ltd. (Wuxi) adalah China 7200 BECBP Galas Bebola Sentuhan Sudut pembekal dan OEM/ODM 7200 BECBP Galas Bebola Sentuhan Sudut syarikat, sebuah perusahaan perindustrian dan perdagangan bersepadu yang memberi tumpuan kepada pembuatan ketepatan, menggabungkan R&D, pengeluaran, dan jualan.
Syarikat ini mengkhusus dalam penyelesaian galas berprestasi tinggi, menyediakan sokongan teknikal untuk industri global dengan permintaan yang sangat tinggi terhadap ketepatan dan kebolehpercayaan.

Dengan lebih daripada 200 profesional mahir dan pangkalan pengeluaran yang dimodenkan sepenuhnya, kemudahan UKL merangkumi keseluruhan proses pembuatan — penempaan, penyepuhlindapan, pemusingan, rawatan haba, pengisaran, dan pemasangan automatik.
Memanfaatkan pengalaman eksport OEM/ODM selama lebih 15 tahun, UKL bertindak balas dengan pantas terhadap keperluan pelanggan, menawarkan perkhidmatan yang fleksibel dan disesuaikan untuk pelanggan di seluruh Eropah, Asia, Afrika, dan Timur Tengah.

Ukl Bearing Manufacturing Co.,Ltd Lebih Lanjut Tentang Kami Ukl Bearing Manufacturing Co.,Ltd
  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    tahun

    Pengalaman Industri

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Kepelbagaian Model

  • Ukl Bearing Manufacturing Co.,Ltd

    0+

    Bilangan Pekerja

  • Ukl Bearing Manufacturing Co.,Ltd

    0

    $

    Nilai Eksport Tahunan

Ukl Bearing Manufacturing Co.,Ltd
Sijil Penghormatan
Berita
Galas Bebola Sentuhan Sudut Pengetahuan Industri

Panduan Pemilihan Galas 7308 vs 7306: Cara Memilih Galas Bebola Sentuhan Sudut yang Tepat untuk Aplikasi Anda

Memilih galas bebola sentuhan sudut yang betul ialah langkah kritikal dalam mencapai prestasi peralatan yang boleh dipercayai, hayat perkhidmatan yang panjang dan ketepatan pengendalian yang stabil. Antara galas hubungan sudut satu baris yang paling biasa digunakan, yang 7308 galas dan galas 7306 digunakan secara meluas merentasi peralatan industri, alatan mesin, motor elektrik, pam dan sistem pengeluaran automatik. walaupun kedua-duanya tergolong dalam siri galas yang sama dan berkongsi ciri struktur yang sama, dimensi, keupayaan membawa beban, ciri pengendalian dan aplikasi yang berbeza dengan ketara. Memahami perbezaan ini membolehkan jurutera dan profesional pembelian membuat keputusan termaklum berdasarkan keadaan kerja sebenar dan bukannya memilih semata-mata mengikut saiz galas.

Galas bebola sentuhan sudut direka khusus untuk menyokong gabungan beban jejarian dan paksi secara serentak. Sudut sentuhan mereka membolehkan kapasiti beban paksi yang lebih tinggi dengan galas bebola alur dalam sambil mengekalkan ketepatan putaran dan ketegaran yang sangat baik.

Memahami Perbezaan Teras Antara 7306 Galas dan 7308 Galas

Walaupun 7306 galas dan galas 7308 berkongsi prinsip reka bentuk yang sama, peningkatan saiz galas secara langsung mempengaruhi kapasiti beban, kekakuan, berat dan keperluan pemasangan. Jurutera harus menilai faktor ini bersama-sama dan bukannya memikirkan dimensi sahaja.

Item Perbandingan 7306 Galas 7308 Galas
Saiz Gerbang Biasa Lebih kecil Lebih besar
Diameter Luar Lebih Padat Lebih besar Perumahan Diperlukan
Kapasiti Muatan Beban Gabungan Sederhana Muatan Gabungan Lebih Tinggi
Keupayaan Kelajuan Lebih Baik untuk Aplikasi Berkelajuan Tinggi Lebih Baik untuk Aplikasi Beban Berat
Ruang Pemasangan Ruang Terhad Lebih besar Equipment
Peralatan Biasa Motor Elektrik, Robotik, Peranti Ketepatan Alat Mesin, Pam, Jentera Pertanian

Elemen gelek yang lebih besar dan geometri raceway bagi galas 7308 biasanya memberikan kapasiti beban yang lebih tinggi dan ketegaran struktur yang lebih baik. Sebaliknya, galas 7306 sering dipilih di mana pemasangan padat, inersia yang lebih rendah dan kelajuan putaran yang lebih tinggi adalah keutamaan.

Daripada bertanya galas mana yang lebih baik, soalan yang lebih praktikal ialah galas mana yang lebih sepadan dengan keadaan operasi.

Pengaruh Sudut Sentuhan terhadap Prestasi Galas

Selain perbezaan dimensi, sudut sentuhan memainkan peranan yang sama penting dalam pemilihan galas. Galas bebola sentuhan sudut biasanya tersedia dalam konfigurasi sudut sentuhan yang berbeza, termasuk 15°, 25° dan 40°, setiap satu dioptimumkan untuk keperluan operasi yang berbeza.

Galas dengan sudut sentuhan yang lebih kecil biasanya berprestasi lebih baik pada kelajuan putaran yang lebih tinggi kerana ia menghasilkan daya paksi yang lebih rendah semasa operasi. Sudut yang lebih besar meningkatkan keupayaan beban bersama paksi dan meningkatkan ketegaran galas keseluruhan, menjadikan sentuhan lebih sesuai untuk peralatan tugas berat yang tertakluk kepada daya paksi yang besar.

Apabila membandingkan model seperti galas 7306 BEP vs 7306 BECBP, perbezaan utama terletak pada reka bentuk sangkar dan konfigurasi dalaman dan bukannya dimensi asas. Bahan sangkar dan kaedah bimbingan yang berbeza mempengaruhi prestasi pelinciran, ciri getaran dan kestabilan operasi dalam keadaan kelajuan yang berbeza-beza. Memahami perbezaan reka bentuk ini membantu jurutera memilih konfigurasi yang sesuai untuk perkhidmatan industri berterusan.

Memilih sudut sentuhan yang betul hendaklah sentiasa mengikut kelajuan aci, arah beban paksi, keperluan pramuat, dan ketepatan peralatan dan bukannya mengikut konfigurasi standard tunggal.

Pemilihan Berorientasikan Aplikasi

Setiap aplikasi perindustrian mengenakan permintaan operasi yang berbeza pada galas. Memadankan bearing dengan persekitaran kerja sebenar adalah lebih berkesan daripada memilih hanya berdasarkan spesifikasi katalog.

Galas 7306 biasanya digunakan dalam mana kelajuan putaran dan ketepatan kedudukan adalah keutamaan. Aplikasi biasa termasuk motor elektrik, peralatan automasi, robotik, jentera tekstil dan sistem penghantaran padat. Dalam kebanyakan kes, galas 7306 dalam aplikasi motor elektrik memberikan keseimbangan yang sangat baik antara kecekapan, kestabilan dan hayat perkhidmatan.

Galas ketepatan 7306 untuk robotik juga dipilih secara meluas kerana sendi robot memerlukan gerakan lancar, getaran minimum dan ketepatan kedudukan yang konsisten di bawah beban yang berubah-ubah secara berterusan.

Galas 7308, sebaliknya, lebih sesuai untuk aplikasi yang memerlukan ketegaran yang lebih tinggi dan kapasiti beban yang meningkat. Pam tugas berat, pengurang, kotak gear industri, peralatan pertanian dan pusat pemesinan kerap menggunakan galas yang lebih besar untuk menampung beban gabungan yang lebih besar.

Untuk peralatan pemesinan berketepatan tinggi, galas 7308 untuk gelendong alat mesin sering dipilih kerana kekukuhannya yang lebih tinggi menyumbang kepada ketepatan pemotongan yang lebih baik dan kestabilan gelendong yang dipertingkatkan. Begitu juga, galas bebola sentuhan sudut berkelajuan tinggi 7308 boleh berfungsi dengan apabila dilincirkan dengan betul dan dipasang dengan pramuat yang sesuai.

Membandingkan Ciri Prestasi

Memilih antara dua galas harus melibatkan penilaian beberapa faktor operasi secara serentak.

Faktor Pemilihan 7306 Galas 7308 Galas
Putaran Kelajuan Tinggi Cemerlang bagus
Rintangan Beban Paksi bagus Cemerlang
Kapasiti Beban Jejari Sederhana Lebih tinggi
Ketegaran Struktur bagus Lebih tinggi
Kedudukan Ketepatan Cemerlang Cemerlang
Peralatan Perindustrian Berat sesuai Sangat Sesuai

Tiada galas tunggal berprestasi terbaik dalam setiap keadaan. Peralatan yang beroperasi pada kelajuan putaran yang sangat kerap mendapat manfaat daripada saiz galas yang lebih kecil, manakala jentera perindustrian berat secara amnya memerlukan peningkatan kapasiti beban dan ketegaran.

Pertimbangan Pemilihan Galas Praktikal

Pemilihan galas harus bermula dengan menilai keadaan operasi sebenar dan bukannya membandingkan spesifikasi katalog sahaja.

Pertama, tentukan ruang pemasangan yang tersedia. Galas yang lebih besar tidak boleh menggantikan model yang lebih kecil tanpa mengesahkan dimensi aci, toleransi perumahan dan pemasangan pemasangan.

Kedua, anggaran kedua-dua beban jejarian dan paksi. Galas yang beroperasi di bawah daya paksi yang ketara memerlukan pemilihan sudut sentuhan yang sesuai sebagai tambahan kepada kapasiti beban yang mencukupi.

Ketiga, pertimbangkan kelajuan operasi. Kelajuan putaran yang lebih tinggi menjana haba tambahan dan menuntut prestasi pelinciran yang lebih tinggi. Galas yang dipilih melebihi had laju yang disyorkan mungkin mengalami haus pramatang.

Keempat, menilai keperluan ketegaran sistem. Peralatan seperti pusat pemesinan dan sistem penentududukan ketepatan sering mendapat manfaat daripada kekukuhan galas yang lebih tinggi untuk meminimumkan pesongan aci.

Akhir sekali, pertimbangkan keperluan sepanjang penyelenggaraan kitaran hayat peralatan. Pelinciran yang betul, kawalan pencemaran, pelarasan pramuat, dan ketepatan pemasangan amat mempengaruhi jangka hayat galas tanpa mengira saiz galas.

Sebagai contoh, pelarasan pramuat galas 7306 yang betul membantu menghapuskan kekejangan dalaman yang berlebihan sambil mengelakkan terlalu panas yang disebabkan oleh pramuat berlebihan. Begitu juga, memahami cara memasang galas sesentuh sudut 7308 dengan betul—termasuk orientasi pelekap, kawalan pramuat dan penjajaran aci—adalah penting untuk mencapai hayat perkhidmatan yang direka bentuk.

Kesilapan Pemilihan Galas Biasa

Beberapa salah tanggungjawab biasa sering membawa kepada kegagalan galas pramatang atau mengurangkan prestasi peralatan.

Satu kesilapan biasa ialah menunjukkan bahawa galas yang lebih besar secara automatik berfungsi dengan lebih baik. Walaupun galas 7308 menyediakan kapasiti beban yang lebih tinggi, saiz berlebihan yang tidak perlu boleh meningkatkan geseran, suhu operasi dan penggunaan tenaga.

Satu lagi kesilapan ialah memfokuskan secara eksklusif pada dimensi galas 7308 tanpa mengambil kira kekakuan aci, keadaan pelinciran atau susunan galas. Dimensi sahaja tidak dapat menentukan kesesuaian aplikasi.

beberapa jurutera juga mengekalkan tetapan pramuat. Pramuat yang tidak betul boleh meningkatkan getaran, mengurangkan ketepatan putaran, dan mempercepatkan keletihan laluan perlumbaan.

Mengabaikan kualiti pelinciran adalah satu lagi isu yang kerap. Malah galas premium mungkin gagal sebelum waktunya jika selang pelinciran, pemilihan gris, atau kawalan pencemaran diabaikan.

Memahami mod kegagalan biasa galas 7308, termasuk keletihan permukaan, kebuluran pelinciran, kehausan pencemaran, terlalu panas dan kerosakan pemasangan, membantu kakitangan penyelenggaraan mengenal pasti masalah yang berpotensi sebelum kegagalan peralatan yang teruk berlaku.

Pembuatan Ketepatan Menyokong Prestasi Galas Boleh Dipercayai

Prestasi galas yang boleh dipercayai bukan sahaja pada pemilihan yang betul tetapi juga pada kualiti pembuatan dan proses yang konsisten.

UKL Bearing Manufacturing Co., Ltd. (Wuxi) ialah syarikat perindustrian dan perdagangan bersepadu yang mengkhusus dalam pembuatan galas ketepatan, menggabungkan penyelidikan dan pembangunan, pengeluaran dan jualan global. Sebagai sebuah kilang galas profesional dan syarikat pembuatan galas di China, UKL menumpukan pada penyampaian penyelesaian galas berprestasi tinggi untuk industri yang memerlukan ketepatan yang luar biasa dan boleh dipercayai jangka panjang.

Dengan lebih daripada 200 profesional berpengalaman dan pangkalan pembuatan yang dimodenkan sepenuhnya, UKL menguruskan proses pengeluaran yang lengkap, termasuk penempaan, penyepuhlindapan, pemusingan, rawatan haba, pengisaran dan pemasangan automatik. Keupayaan pembuatan lengkap ini menyokong kualiti produk yang konsisten sambil memenuhi keperluan menuntut aplikasi industri moden.

Sama ada pelanggan menilai pembekal galas 7308 atau membandingkan pembekal galas 7306, memilih pengeluar dengan keupayaan pengeluaran lengkap, kawalan kualiti operasi ketat dan sokongan teknikal boleh meningkatkan kecekapan peralatan dan prestasi jangka panjang dengan ketara.

Soalan Lazim

1. Apakah perbezaan utama antara galas 7306 dan galas 7308?

Perbezaan utama ialah dimensi galas, kapasiti beban, kekakuan, dan ruang pemasangan. Galas 7308 biasanya menyokong beban yang lebih tinggi, manakala galas 7306 lebih sesuai untuk aplikasi padat dan berkelajuan tinggi.

2. Adakah galas 7308 sentiasa lebih baik daripada galas 7306?

Tidak. Pilihan yang sesuai bergantung pada keadaan operasi, termasuk ruang yang tersedia, saiz aci, kelajuan putaran, beban paksi dan ketepatan yang diperlukan.

3. Bolehkah galas 7306 digunakan dalam motor elektrik?

ya. Galas 7306 dalam aplikasi motor elektrik biasanya digunakan kerana ia memberikan ketepatan putaran yang sangat baik, operasi yang stabil dan prestasi yang cekap di bawah beban gabungan sederhana.

4. Adakah faktor yang perlu dipertimbangkan semasa menggantikan galas 7308?

Penggantian harus mempertimbangkan rujukan silang galas 7308, dimensi aci dan perumahan, keperluan beban, sudut sentuhan, kaedah pelinciran, tetapan pramuat dan kelajuan operasi untuk memastikan keserasian.

5. Kemudahan hayat perkhidmatan galas boleh dilanjutkan?

Pemasangan yang betul, pelarasan pramuat yang tepat, pelinciran yang sesuai, pencegahan pencemaran, pemeriksaan biasa dan pemilihan model galas yang betul untuk keadaan operasi adalah cara paling berkesan untuk memaksimumkan hayat perkhidmatan galas.
