Panduan Pemasangan Galas Gelek Silang: Prinsip dan Amalan Terbaik
Adakah prinsip kritikal dan amalan terbaik untuk memasang galas penggerak untuk memastikan prestasi, ketepatan dan hayat perkhidmatan yang optimum dalam aplikasi industri permintaan tinggi?
Galas roller silang mewakili kelas komponen ketepatan yang berbeza yang direka bentuk untuk menampung gabungan beban jejarian, paksi dan momen secara serentak. Konfigurasi unik mereka—penggelek silinder yang disusun dengan paksinya bersilang secara bergantian pada 90° dalam laluan lumba berbentuk V—membolehkan ketegaran yang luar biasa dan ketepatan putaran dalam jejak yang padat. Antara varian yang paling banyak diterima pakai dalam aplikasi padat dan ringan ialah galas RAU6008 , galas RAU7008, dan galas RAU8008, yang tergolong dalam siri RAU yang dicirikan oleh geometri keratan rentas ultra nipis.
Pemasangan yang betul adalah satu-satunya faktor yang paling berbangkit yang menentukan sama ada galas penggelek silang memberikan potensi prestasi penuhnya atau mengalami kemerosotan pramatang.
Persediaan Pra-Pemasangan
Pemasangan mesti dijalankan dalam persekitaran yang kering dan bersih untuk mengelakkan pencemaran. Semua komponen mengawan—perumah galas, aci dan bahagian yang berkaitan—memerlukan pembersihan untuk membersihkan kotoran, sisa minyak dan burr logam. Periksa mengesahkan bahawa permukaan dimesin memenuhi telah diterima yang ditetapkan untuk keratan, keserenjangan, kebulatan dan silinder, kerana sifat geometri ini secara langsung mempengaruhi ketepatan pemasangan dan menghalang kepekatan tegas daripada pemuatan sipi.
Untuk galas penggelek silang jenis split, skru penahan yang menghalang pemisahan semasa pengangkutan mesti dilonggarkan sebelum dipasang. Jika gelang dalam atau luar yang terbelah menunjukkan ketidakseimbangan lilitan pada sambungan, pembetulan menggunakan tukul plastik disyorkan sebelum dimasukkan.
Prosedur Pemasangan
Disebabkan pembinaan bahagian nipisnya, galas penggerak terdedah kepada senget semasa dimasukkan ke dalam rumah atau pada aci. Untuk mengelakkan ini, galas mesti dikekalkan dalam orientasi mendatar sempurna sepanjang proses pemasukan. Dengan menggunakan palu plastik atau resin, ketik bearing secara sekata di sekeliling lilitannya—menghentak gelang dalam apabila dimasukkan ke aci, dan gelang luar apabila dimasukkan ke dalam rumah—sambil memajukannya secara berperingkat. Teruskan sehingga pengesahan yang boleh didengar menunjukkan sentuhan lengkap dengan bahu rujukan.
Untuk aplikasi muat gangguan dengan gangguan sederhana, lengan dan tukul boleh digunakan untuk menggunakan tekanan seragam merentasi muka hujung gelang. Untuk gangguan yang lebih besar, kaedah pengembangan terma—mandi minyak atau pemanasan aruhan dalam lingkungan 80°C hingga 100°C, tidak melebihi 120°C—adalah lebih baik. Penyejukan seterusnya pengancingan yang selamat dengan kacang atau cara yang setara untuk mengelakkan pelepasan paksi daripada berkembang akibat penguncupan.
Pemasangan Bebibir dan Kilasan Bolt
Bebibir pelekap hendaklah terlebih dahulu diletakkan di atas galas dan digoyang perlahan-lahan untuk meletakkan lubang bolt. Masukkan bolt secara manual untuk mengesahkan penglibatan benang yang tidak terhalang. Pengetatan mesti diteruskan dalam tiga hingga empat peringkat tambahan, mengikut urutan pepenjuru untuk memastikan beban beban sekata. Apabila mengunci gelang dalam atau luar yang terbelah, putarkan pasangan integral kira-kira 90° antara setiap pas pengetatan—empat hingga lima putaran—untuk membetulkan sebarang salah satu peringkat sendi. Gunakan sepana tork untuk mencapai nilai yang ditentukan; untuk rumah keluli dan bebibir, rujuk jadual tork standard berdasarkan bolt规格.
Struktur Sokongan dan Pertimbangan Reka Bentuk Bebibir
Galas roller silang adalah struktur bahagian nipis; akibatnya, ketegaran perumah sokongan dan pembimbing pengapit memerlukan pertimbangan reka bentuk yang teliti. Ketegaran yang tidak mencukupi menghalang pengapit seragam gelang belah, mengubah ubah bentuk di bawah beban momen dan mengakibatkan sentuhan roller tidak sekata—suatu keadaan yang merendahkan prestasi galas dengan ketara.
Sebagai penanda aras reka bentuk, ketebalan dinding perumahan hendaklah tidak kurang daripada 60% daripada ketinggian keratan rentas galas. Ketebalan bebibir biasanya ditentukan dalam julat 0.5 hingga 1.2 kali lebar galas. Kelegaan kira-kira 0.5 mm antara komponen bebibir adalah standard. Untuk aplikasi yang menuntut ketepatan pemasangan yang tinggi, mereka bentuk bebibir dengan konfigurasi bertingkat dan melaraskan ketinggian langkah melalui pengisaran membolehkan membolehkan kawalan daya pengapit yang tepat. Untuk bebibir keluli, gangguan 0.02 hingga 0.05 mm biasanya disyorkan.
Orientasi dan Kedudukan Zon Beban
Galas siri RAU mempunyai lubang pemuatan roller pada gelang luar, dimeterai dengan palam. Semasa pemasangan, pastikan kedudukan palam ini tidak bertepatan dengan zon beban maksimum. Begitu juga, untuk galas dengan cincin luar berpecah, sambungan berpecah harus diorientasikan jauh dari arah beban utama. Pematuhan kepada prinsip orientasi ini meminimumkan kepekatan tegas dan mengoptimumkan pengagihan beban merentasi pelengkap roller.
Pengesahan Selepas Pemasangan
Selepas pemasangan, putar aci atau rumah secara manual untuk mengesahkan operasi lancar. Teruskan ke tanpa beban didorong kuasa, operasi berkelajuan rendah, tingkatkan kelajuan dan beban secara beransur-ansur sambil menonton bunyi yang tidak normal, getaran atau kenaikan suhu. Sebarang anomali memerlukan penutupan serta-merta dan penyiasatan sebelum pentauliahan.

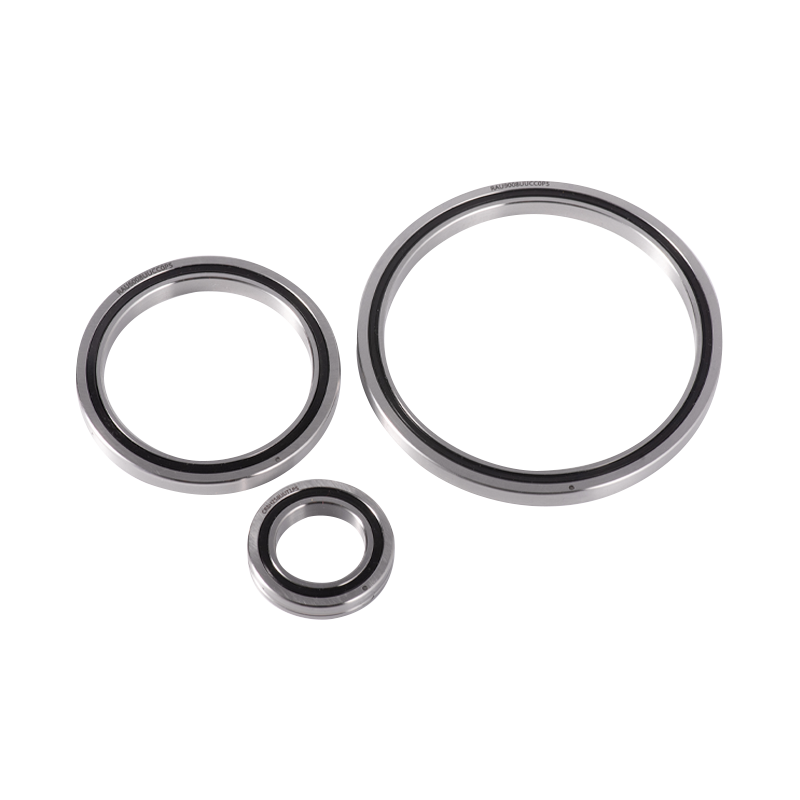

Gambaran Keseluruhan Produk Siri RAU
Siri RAU mewakili varian ultra-kompak galas roller silang, dicapai dengan meminimumkan ketebalan cincin dalam dan luar kepada praktikal. Reka bentuk ini adalah optimum untuk aplikasi sensitif berat dan ruang yang terhad termasuk penyambung robot industri, meja putar ketepatan, motor pemacu terus, peralatan perubatan dan pusat pemesinan CNC. Galas siri RAU mempunyai struktur dalaman dan luaran bersepadu yang serasi dengan kedua-dua putaran cincin dalaman dan luaran.

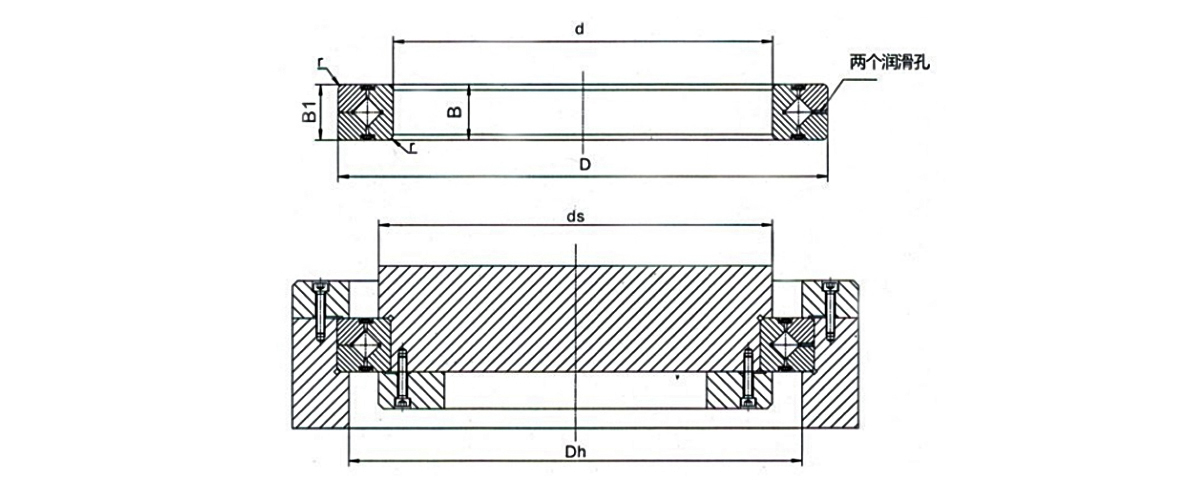

RAU6008, RAU7008, dan Galas RAU8008 Spesifikasi
| Parameter | RAU6008 | RAU7008 | RAU8008 |
|---|---|---|---|
| Diameter Gergaji (d) | 60 mm | 70 mm | 80 mm |
| Diameter Luar (D) | 76 mm | 86 mm | 96 mm |
| Diameter Bulatan Padang Penggelek (dp) | 67 mm | 77 mm | 87 mm |
| Lebar (B) | 8 mm | 8 mm | 8 mm |
| Tinggi Bahu (ds / Dh) | 63.5 mm / 70.5 mm | 73.5 mm / 80.5 mm | 83.5 mm / 90.5 mm |
| Penilaian Beban Dinamik (Cr) | 5.68 kN | 5.98 kN | 6.37 kN |
| Penilaian Beban Statik (Cor) | 8.68 kN | 9.80 kN | 11.3 kN |
| Mass | 0.09 kg | 0.10 kg | 0.11 kg |
| bahan | Keluli galas kromium karbon tinggi GCr15 (dikeraskan melalui) | Keluli galas kromium karbon tinggi GCr15 (dikeraskan melalui) | Keluli galas kromium karbon tinggi GCr15 (dikeraskan melalui) |
| Kelas Ketepatan Tersedia | P0, P6, P5, P4 | P0, P6, P5, P4 | P0, P6, P5, P4 |
| Pilihan Kelegaan Radial | CC0 (dipramuat), C0 (kelegaan sedikit) | CC0 (dipramuat), C0 (kelegaan sedikit) | CC0 (dipramuat), C0 (kelegaan sedikit) |
| Pilihan Meterai | Jenis terbuka (standard); UU (pengedap bibir dua pada kedua-dua belah) | Jenis terbuka (standard); UU (pengedap bibir dua pada kedua-dua belah) | Jenis terbuka (standard); UU (pengedap bibir dua pada kedua-dua belah) |
Sebagai sebuah kilang galas profesional dan syarikat pembuatan galas di China, UKL Bearing Manufacturing Co., Ltd. (Wuxi) mengkhusus dalam penyelesaian galas berprestasi tinggi, menyediakan sokongan teknikal untuk industri global dengan permintaan yang sangat tinggi untuk ketepatan dan kebolehpercayaan. UKL meliputi keseluruhan proses pembuatan—penempaan, penyepuhlindapan, pemusingan, rawatan haba, pengisaran dan pemasangan automatik—disokong oleh pasukan yang terdiri daripada lebih 200 pekerja profesional. UKL mengeluarkan galas RAU6008, galas RAU7008 , dan RAU8008 bersesuaian dengan spesifikasi yang tepat, dengan keupayaan meluas kepada penyelesaian tersuai untuk aplikasi khusus. UKL juga menawarkan perundingan teknikal mengenai amalan terbaik pemasangan untuk memastikan prestasi galas yang optimum. UKL mengekalkan pengurusan kualiti yang ketat sepanjang pengeluaran.
Soalan Lazim
S1: Adakah kesilapan yang paling biasa berlaku semasa memasang galas roller silang?
Perhatian yang tidak mencukupi kepada sifat bahagian nipis galas ini, yang membawa kepada senget semasa pemasukan. Sentiasa mengekalkan orientasi mendatar yang sempurna dan gunakan ketukan yang sekata dan lembut dengan palu plastik untuk memajukan galas secara berperingkat.
S2: Mengapakah penjujukan tork bolt penting untuk pemasangan galas siri RAU?
Pengetatan pepenjuru, berbilang peringkat memastikan pengagihan daya pengapit seragam merentasi gelang belah, menghalang perubahan bentuk setempat yang akan menjejaskan ketepatan putaran dan hayat perkhidmatan galas.
S3: Bolehkah galas RAU6008, galas RAU7008, dan galas RAU8008 boleh digunakan secara bergantian?
Tidak. Galas ini mempunyai diameter lubang yang berbeza (masing-masing 60 mm, 70 mm, dan 80 mm) dan diameter luar yang sepadan. Pemilihan mesti sepadan dengan aci khusus dan dimensi aplikasi perumahan.
S4: Adakah pelinciran yang disyorkan untuk galas penggelek silang siri RAU?
Pelinciran gris adalah standard untuk kebanyakan aplikasi, walaupun pelinciran minyak juga boleh diterima. Pilihan bergantung pada kelajuan operasi, suhu dan keadaan persekitaran. Varian tertutup (UU) mengekalkan pelincir dengan lebih berkesan dalam persekitaran yang tercemar.
S5: Bolehkah saya boleh mengesahkan bahawa galas penggelek silang telah dipasang dengan betul?
Lakukan pemeriksaan putaran manual diikuti dengan operasi kuasa tanpa beban dan berkelajuan rendah. Tingkatkan kelajuan dan beban secara beransur-ansur sambil memantau bunyi yang tidak normal, getaran atau kenaikan suhu. Sebarang kemungkinan menunjukkan kemungkinan isu pemasangan yang memerlukan penyiasatan.
