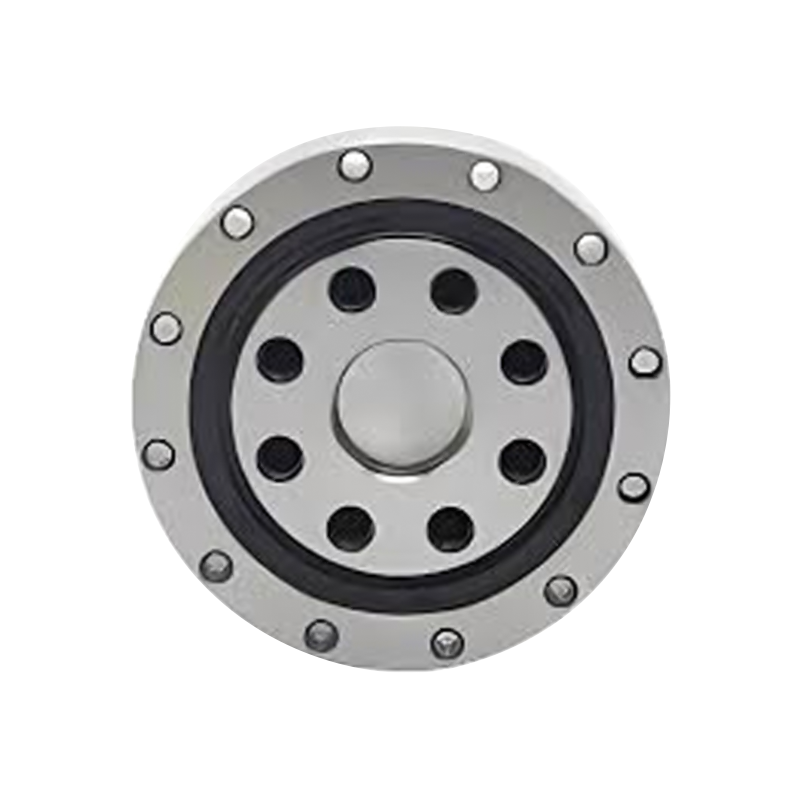

Galas Pengurang Harmonik Robot CSD

Rumah / galas / Galas Robot / Galas Pengurang Harmonik Robot CSD

Galas Pengurang Harmonik Robot CSD

Kedua-dua cincin luar dan cincin dalam jenis CSD menunjukkan struktur bersepadu (satu keping). Diameter luarnya adalah sama dengan jenis CSG, manakala kekuatannya lebih tinggi daripada komponen jenis CSG. Ia digunakan terutamanya dalam bahagian output pengurang siri CSD.
Galas pemacu harmonik jenis CSD ialah komponen yang direka khas yang dibangunkan untuk memenuhi keperluan khusus sistem pemacu harmonik. Dengan reka bentuk bersepadunya untuk mewujudkan harmonik Compact Series Drive (CSD), ia menyediakan sokongan penting untuk keupayaan mengawal gerakan unik mereka.

Contact Us Hubungi Kami
SEBELUM：RB2508 Robot Berpalang Roller Bearing SETERUSNYA：RE3010 Robot Berpalang Roller Bearing
  • Penerangan
  • Spesifikasi
  • Hubungi Kami

Ciri-ciri Utama:
· Reka bentuk padat: Struktur galas beban jenis CSD direka untuk meminimumkan saiz sambil mengekalkan kapasiti beban maksimum. Reka bentuk padat ini penting untuk aplikasi terhad ruang seperti robotik dan automasi.
·Transmisi Tork Tinggi: Sistem galas dalam pengurangan penghantaran planet berkelajuan tinggi CSD dioptimumkan untuk tork yang tinggi, memastikan pemindahan kuasa yang cekap dan kawalan gerakan yang tepat.
· Tindak balas yang dikurangkan: Dalam sistem pemacu harmonik, kelegaan gigi gear (tindak balas) secara langsung mempengaruhi ketepatan gerakan. Galas jenis CSD direka untuk meminimumkan tindak balas, dengan itu meningkatkan ketepatan kedudukan.
· Pembuatan Ketepatan: Galas ini dihasilkan menggunakan proses berketepatan tinggi untuk memenuhi piawaian ketepatan yang sangat ketat dan keperluan prestasi. Ini memastikan kebolehpercayaan dan hayat perkhidmatan yang panjang bagi sistem pemacu harmonik.

Aplikasi:
· Robotik
·Aeroangkasa
· Peralatan perubatan
·Automasi dan sistem kawalan gerakan berketepatan tinggi yang lain

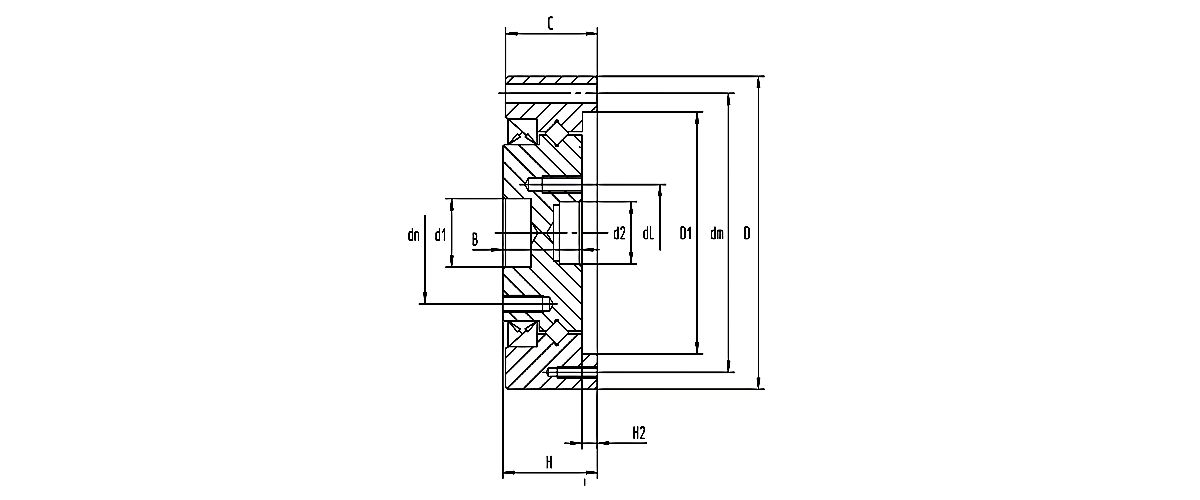

Nombor Model LKPB Dimensi Keseluruhan Lubang Pelekap Lingkaran Luar Lubang Pemasangan Cincin Dalam Beban Asas
Penilaian 		Timbang
D1 D2 D H C B H2 D1 PCCD1 N-W1 N-W2 PCD2 N-N1 PCD3 N-N2 CR COR KG
Unit: Mm Meterai Songsang Meterai Depan Meterai Songsang KN KN
CSD-14 12 11 55 16.6 16.1 13.9 2.7 42.5 49 6-φ3.5 3-M2(kedalaman5) 25 10-M3(kedalaman7) 17 6-M3(kedalaman7) 4.7 6.7 0.24
CSD-17 14 11 62 16.6 16.1 13.9 2.7 49.7 56 10-
φ3.5 		5-M2(kedalaman5) 27 8-M5(kelaman8) 19.5 8-M4(kelaman8) 5.3 7.5 0.3
CSD-20 18 16 70 18.3 17.8 15.6 2.7 57 64 12-
φ3.5 		4-M2(kedalaman5) 34 8-M6(kelaman9) 24 8-M4(kelaman8) 5.8 9 0.42
CSD-25 24 20 85 23.4 22.9 20 3.4 73 79 18-
φ3.5 		6-M2(kelaman5) 42 8-M8(kelaman12) 30 8-M5(kelaman9) 9.6 15.1 0.8
CSD-32 32 30 112 24.5 23.5 20.9 3.6 95.3 104 18-
φ4.5 		6-M3(kedalaman7) 57 10-M8(kelaman12) 41 6-M6(kelaman11) 15 25 1.4
CSD-40 36 32 126 29.1 28.1 24.6 4.5 109.6 117.5 18-
φ5.5 		6-M3(kelaman8) 72 10-
M10(kedalaman15) 		48 6-M8(kelaman11) 21.3 36.5 2.1
CSD-50 48 44 157 34 33 29.4 4.6 138 147 22-
φ6.6 		4-M3(kedalaman8) 88 10-
M12(kelaman18) 		62 6-M10(kedalaman18) 34.8 60.2 3.8
