Memahami Kelebihan Ketegaran dan Kapasiti Beban RB2508 Galas Roller Bersilang
Cabaran Kejuruteraan: Ketepatan Di Bawah Kekangan
Sistem robotik moden menghadapi paradoks kejuruteraan: pereka bentuk mesti mencapai ketepatan yang tidak pernah berlaku sebelum ini dalam ruang yang semakin padat sambil mengurus beban berbilang arah yang kompleks. Robot industri yang beroperasi dalam tugas pembuatan, pemasangan dan ketepatan memerlukan sambungan yang mengekalkan kebolehulangan tahap mikron walaupun dalam keadaan pemuatan berubah-ubah. Cabaran ini telah mendorong inovasi dalam teknologi galas, khususnya ke arah penyelesaian yang menggabungkan berbilang fungsi galas beban menjadi komponen tunggal yang cekap ruang.
The galas RB2508 mewakili satu kejayaan dalam reka bentuk galas roller bersilang. Dengan dimensi lubang 25 milimeter, diameter luar 41 milimeter, dan lebar 8 milimeter, komponen padat ini memberikan ciri ketegaran dan kapasiti beban yang melebihi penyelesaian galas konvensional yang lebih besar. Memahami asas teknikal kelebihan prestasi ini adalah penting untuk jurutera yang mereka bentuk sistem robotik generasi akan datang.
Peperiksaan komprehensif ini meneroka prinsip kejuruteraan di sebalik prestasi unggul RB2508, keupayaan pengendalian bebannya merentasi pelbagai paksi, dan penyepaduan praktikalnya ke dalam aplikasi robotik termaju. Dengan menganalisis geometri penggelek bersilang dan mekanisme pramuat, kami mendedahkan mengapa galas ini telah menjadi penyelesaian pilihan untuk menuntut persekitaran industri.
Geometri Galas Gelek Bersilang: Asas Ketegaran Unggul
Memahami Konfigurasi Roller Bersilang
Galas bebola tradisional menggunakan elemen guling sfera yang disusun dalam litar perlumbaan bulat, mewujudkan sentuhan titik antara setiap bola dan permukaan litar perlumbaannya. Geometri ini, walaupun mencukupi untuk aplikasi dengan kebanyakannya memuatkan satu arah, mempamerkan had yang wujud apabila tertakluk kepada gabungan beban jejari, paksi dan momen secara serentak. Sentuhan titik menumpukan tekanan di kawasan kecil, mengehadkan kapasiti beban dan menyumbang kepada pematuhan galas di bawah beban.
Galas roller bersilang pada asasnya membayangkan semula seni bina ini. Daripada elemen sfera dalam perlumbaan bulat, galas penggelek bersilang menggunakan elemen penggelek silinder yang diletakkan pada sudut 90 darjah ke penggelek bersebelahan dalam gelang galas yang sama. Susunan serenjang ini mewujudkan berbilang antara muka hubungan talian, di mana setiap penggelek menghubungi laluan perlumbaannya di sepanjang permukaan yang dilanjutkan dan bukannya satu titik.
Kelebihan Hubungan Talian: Pengagihan Tekanan dan Kapasiti Beban
Geometri hubungan talian memberikan beberapa kelebihan prestasi kritikal:
- Pengagihan beban merentasi kawasan sentuhan lanjutan mengurangkan kepekatan tegasan puncak, membolehkan kapasiti beban yang lebih tinggi dalam sampul padat
- Penerimaan beban berbilang arah membolehkan galas tunggal mengendalikan beban jejarian pada dua paksi serenjang, beban paksi dan beban momen secara serentak
- Tekanan sentuhan yang dikurangkan memanjangkan hayat keletihan galas, terutamanya penting untuk aplikasi robot kitaran tinggi
- Tindak balas kekakuan yang dipertingkatkan meminimumkan pesongan di bawah beban, kritikal untuk ketepatan kedudukan ketepatan
Untuk RB2508 secara khusus, konfigurasi hubungan talian ini bermakna galas penggelek bersilang 25 milimeter boleh menguruskan magnitud beban dengan pasti yang memerlukan susunan galas konvensional yang jauh lebih besar. Pemasangan pergelangan tangan robot industri biasa yang mungkin memerlukan tiga jenis galas berasingan (galas bebola jejari, galas bebola tujah dan galas sokongan beban momen) boleh disatukan menjadi satu unit RB2508.
Mekanisme Pramuat: Menghapuskan Kelegaan, Memaksimumkan Kekakuan
Ciri yang membezakan galas roller bersilang gred ketepatan ialah sistem pramuat bersepadu. Galas standard beroperasi dengan kelegaan yang boleh diukur—jurang kecil antara elemen gelek dan raceway yang membolehkan galas berfungsi tanpa mengikat. Kelegaan ini, biasanya diukur dalam berpuluh-puluh mikrometer, mewujudkan pematuhan yang wujud. Apabila sendi robot mengalami beban, galas membelok sedikit apabila elemen gelek dan laluan perlumbaan terpisah sebelum diletakkan semula di bawah arah beban.
Mekanisme pramuat RB2508 menghapuskan sumber pesongan ini melalui daya mampatan berasaskan spring. Pegas gelombang atau spring cakera disepadukan ke dalam gelang luar galas menggunakan daya mampatan terkawal, mengekalkan sentuhan berterusan antara semua elemen gelek dan kedua-dua laluan perlumbaan dalam dan luar tanpa mengira arah beban. Pramuat ini mencipta struktur yang pada asasnya tegar di mana kekukuhan galas menghampiri cincin logam pepejal dan bukannya pemasangan mekanikal.
Daya pramuat dalam galas RB2508 biasanya berkisar antara 400 hingga 600 Newton, dioptimumkan untuk memberikan ketegaran maksimum tanpa mendorong geseran yang berlebihan atau haus yang dipercepatkan. Nilai pramuat ini mewakili baki yang direka bentuk dengan teliti: pramuat yang tidak mencukupi membenarkan pelepasan yang tidak diingini dan mengurangkan kekakuan; pramuat berlebihan menjana geseran, haba, dan degradasi pelincir yang tidak perlu.
Analisis Kapasiti Muatan: Memahami Prestasi RB2508 Merentas Berbilang Paksi
Penilaian Beban Dinamik dan Konteks Aplikasi
Kapasiti beban galas ditakrifkan melalui penarafan beban dinamik—magnitud beban di mana galas akan melengkapkan satu juta pusingan sebelum spalling keletihan bermula. Spesifikasi RB2508 termasuk berbilang penarafan beban dinamik yang mencerminkan keupayaan berbilang arahnya:
| Arah Muatan | Penilaian Dinamik (Newton) | Konteks Aplikasi Biasa |
|---|---|---|
| Beban Jejari | 3,500 | Serenjang dengan paksi galas |
| Beban paksi | 1,980 | Di sepanjang paksi galas |
| Muatan Momen | 180 Nm | Momen senget atau lentur |
Konteks Magnitud Beban Praktikal
Untuk mengkontekstualisasikan penilaian ini: lengan robot kolaboratif 5 kilogram yang memanjangkan 500 milimeter dari sendi pergelangan tangannya menghasilkan beban momen kira-kira 25 Newton-meter pada galas sambungan apabila lengan memanjang secara mendatar. Kapasiti momen 180 Newton meter RB2508 memberikan faktor keselamatan sebanyak 7 kali ganda beban ini—margin yang besar untuk daya pecutan dinamik, pemuatan impak dan perubahan alat. Kapasiti momen yang luar biasa ini membezakan galas roller bersilang daripada semua jenis galas konvensional dengan saiz yang setara.
Penarafan beban dinamik menganggap operasi pada 100 RPM. Sambungan robot biasanya beroperasi pada 20-80 RPM semasa profil gerakan biasa, mengurangkan tegasan galas berbanding dengan asas penarafan. Margin kelajuan ini diterjemahkan kepada hayat galas yang dilanjutkan dalam aplikasi praktikal. Galas yang dipilih untuk beban dinamik 3,500 Newton pada 100 RPM dengan pasti akan mengendalikan beban yang sama pada 40 RPM untuk jangka hayat operasi yang lebih lama.
Senario Muatan Gabungan: Kelebihan RB2508
Pemuatan sendi robot jarang terdiri daripada daya jejarian tulen, daya paksi tulen, atau momen tulen. Sebaliknya, sendi mengalami pemuatan serentak merentasi berbilang paksi. Pertimbangkan sendi bahu robot yang menyokong lengan mendatar dengan objek yang digenggam mengimbangi dari garis tengah sendi:
- Beban jejari daripada berat lengan dan muatan menghasilkan daya ke bawah berserenjang dengan paksi lengan
- Beban paksi daripada perubahan alat dan variasi kedudukan muatan menegak
- Beban momen dari jarak offset antara paksi sambungan dan pusat graviti muatan
Satu galas RB2508 memuatkan ketiga-tiga komponen beban dalam sampul reka bentuknya. Penyelesaian konvensional biasanya memerlukan beberapa set galas yang disusun dalam konfigurasi perumahan yang kompleks. Seni bina penggelek bersilang RB2508 menerima beban gabungan melalui susunan elemen bersilang integralnya, menghapuskan keperluan untuk mekanisme pengagihan beban luaran.
Ketegaran: Mengukur dan Memahami Prestasi RB2508
Kekakuan Galas: Parameter Kejuruteraan Ketepatan
Ketegaran dalam aplikasi galas dikira sebagai kekakuan—rintangan terhadap pesongan di bawah beban yang dikenakan. Kekakuan dinyatakan secara matematik sebagai beban dibahagikan dengan pesongan, diukur dalam unit Newton per mikrometer. Galas dengan kekakuan yang lebih tinggi menentang pesongan, mengekalkan kedudukan dengan lebih tepat di bawah beban.
Ciri-ciri kekakuan RB2508 berbeza mengikut arah beban. Nilai biasa termasuk:
- Kekakuan jejari: kira-kira 50-70 N/mikrometer (bergantung pada tetapan pramuat)
- Kekakuan paksi: kira-kira 30-50 N/mikrometer
- Kekakuan seketika: kira-kira 15-20 Nm/milliradian
Nilai kekukuhan ini mewakili peningkatan 4-8 kali ganda berbanding galas bebola bersaiz setara, dan peningkatan 2-3 kali ganda berbanding set galas roller tirus yang lebih besar. Kelebihan kekakuan ini diterjemahkan terus kepada ketepatan: sambungan robot yang dilengkapi dengan galas RB2508 mempamerkan kebolehulangan kedudukan dalam tambah atau tolak 0.1 milimeter, berbanding tambah atau tolak 0.4 milimeter untuk penyelesaian galas konvensional dalam kelas saiz yang serupa.
Kestabilan Suhu dan Ketekalan Pramuat
Kekakuan galas bergantung kepada suhu. Apabila suhu galas meningkat, kelikatan pelincir berkurangan dan daya pramuat spring berkurangan, mengurangkan kekakuan keseluruhan. Mekanisme pramuat berasaskan spring RB2508 direka bentuk untuk meminimumkan kemerosotan ini. Pegas gelombang dalam gelang luar galas dipilih untuk bahan dengan pekali pengembangan haba yang sangat rendah, mengekalkan daya pramuat dalam tambah atau tolak 5 peratus merentasi julat operasi galas tolak 10 hingga tambah 80 darjah Celsius.
Kestabilan terma ini memastikan sambungan robot mengekalkan ketepatan yang konsisten sama ada beroperasi semasa keadaan permulaan pagi yang sejuk atau selepas operasi kitaran tugas tinggi yang dilanjutkan yang menjana suhu galas yang tinggi. Galas konvensional mengalami variasi kekakuan yang lebih besar merentasi julat suhu, mengakibatkan hanyut kedudukan semasa sesi operasi lanjutan—had kritikal yang dihapuskan oleh reka bentuk pramuat RB2508.
Kecemerlangan Pembuatan: Bagaimana RB2508 Mencapai Prestasi Unggul
Pengilangan Ketepatan: Daripada Bahan Mentah kepada Galas Selesai
UKL Bearing Manufacturing Co., Ltd. (Wuxi), sebuah perusahaan perindustrian dan perdagangan bersepadu yang mengkhusus dalam penyelesaian galas ketepatan, menunjukkan proses pembuatan komprehensif yang diperlukan untuk menghasilkan bearing yang memenuhi spesifikasi RB2508. Sebagai sebuah kilang galas profesional yang menggabungkan penyelidikan, pembangunan, pengeluaran dan jualan, pendekatan UKL menunjukkan ketegasan pembuatan yang dituntut oleh pengeluaran galas roller silang moden.
Perjalanan pembuatan RB2508 bermula dengan pemilihan bahan. Keluli galas yang dikeraskan melalui ditentukan untuk kedua-dua elemen gelek dan laluan perlumbaan, memastikan kekerasan yang konsisten di seluruh keratan rentas komponen. Pilihan bahan ini menghalang keretakan keletihan bawah permukaan yang menjejaskan galas di mana kekerasan berbeza antara kawasan permukaan dan dalaman. Rawatan permukaan termasuk pengisaran ketepatan mencapai nilai kekasaran di bawah 0.2 mikrometer, mengurangkan geseran dan memanjangkan hayat galas.
Proses pembuatan untuk galas roller bersilang memerlukan ketepatan yang luar biasa. Urutan pembuatan galas lengkap termasuk:
- Penempaan dan penyepuhlindapan bahan mentah untuk mewujudkan struktur bahan dan melegakan tekanan dalaman
- Operasi pusingan mewujudkan diameter luar dan lubang awal dalam toleransi tambah atau tolak 0.5 milimeter
- Kitaran rawatan haba membawa bahan kepada kekerasan tertentu (biasanya 60-65 HRC untuk komponen RB2508)
- Operasi pengisaran ketepatan yang mencapai dimensi akhir dalam tambah atau tolak toleransi 0.01 milimeter dan kemasan permukaan di bawah 0.15 mikrometer
- Peletakan roller bersilang dan integrasi spring pramuat yang memerlukan pelekapan khusus dan pengesahan kualiti
- Pemasangan automatik komponen galas dengan ukuran ketepatan pada setiap peringkat
Jaminan Kualiti: Pengesahan Spesifikasi Prestasi
Kemudahan pembuatan galas yang menggunakan sistem kualiti moden mengesahkan prestasi RB2508 melalui pelbagai protokol pemeriksaan dan ujian. Setiap galas mengalami:
- Pemeriksaan dimensi menggunakan peralatan pengukur ketepatan untuk mengesahkan gerek, diameter luar dan lebar dalam toleransi yang ditentukan
- Pengukuran kebulatan dan kehabisan memastikan gelang galas adalah sepusat sempurna, kritikal untuk aplikasi ketepatan
- Pengukuran daya pramuat yang mengesahkan mekanisme spring menyediakan daya mampatan tertentu
- Ujian bunyi dan getaran di bawah beban untuk mengesan kecacatan pembuatan yang mungkin menjejaskan prestasi
- Ujian berbasikal terma mensimulasikan variasi suhu yang ditemui dalam aplikasi lapangan
Pangkalan pengeluaran UKL yang dimodenkan sepenuhnya, dikendalikan oleh lebih daripada 200 profesional mahir, merangkumi keseluruhan proses pembuatan di bawah kawalan kemudahan tunggal. Penyepaduan menegak ini memastikan ketekalan, kebolehkesanan dan tindak balas pantas terhadap keperluan spesifikasi. Setiap galas yang dihantar membawa dokumentasi yang mengesahkan pematuhan kepada spesifikasi dimensi, pramuat dan prestasi.
Siri RB lwn Siri RU: Memahami Pembezaan Reka Bentuk
RB2508: Seni Bina Pramuat Lingkaran Luar
RB2508 tergolong dalam keluarga siri RB, dicirikan oleh mekanisme pramuat yang disepadukan ke dalam gelang luar galas. Pegas gelombang atau spring cakera yang dimampatkan di antara gelang luar dan perumah galas menggunakan daya mampatan yang mengekalkan sentuhan antara penggelek bersilang dan laluan lumba gelang luar. Seni bina ini menawarkan beberapa kelebihan tersendiri untuk aplikasi bersama robot:
- Pramuat cincin luar memberikan ciri ketegaran jejari yang sangat baik yang penting untuk menyokong berat lengan dan muatan
- Penyepaduan spring pramuat ke dalam cincin luar memudahkan keperluan reka bentuk perumahan berbanding skema pramuat cincin dalam
- Ciri pramuat yang boleh diramal kekal stabil merentasi kitaran haba disebabkan pemilihan bahan spring yang teliti
- Kebolehcapaian untuk pelarasan toleransi perumahan semasa penyepaduan ke dalam pemasangan bersama robot
Siri RU: Seni Bina Pramuat Cincin Dalam
Siri RU menggunakan mekanisme pramuat yang disepadukan ke dalam gelang dalam galas. Spring pramuat yang dimampatkan di antara gelang dalam dan perumah galas mengenakan daya mampatan pada elemen gelang dalam. Pendekatan alternatif ini menyediakan:
- Kekompakan diameter luar maksimum, berfaedah untuk aplikasi di mana ruang cincin luar sangat terhad
- Konfigurasi pemasangan cincin dalam membolehkan susunan perumahan yang unik dalam aplikasi khusus
- Ciri-ciri pengagihan beban alternatif sesuai untuk aplikasi dominan beban momen tertentu
Panduan Pemilihan: RB2508 untuk Aplikasi Bersama Robot
Untuk sambungan robot industri standard, pemasangan robot kolaboratif dan aplikasi penentududukan ketepatan, siri RB (termasuk RB2508) lazimnya mengatasi alternatif siri RU. Seni bina pramuat gelang luar galas RB memberikan ketegaran jejarian yang unggul—keperluan kritikal untuk menyokong struktur lengan dan muatan. Siri RU menemui aplikasi pilihan dalam reka bentuk cincin slewing dan konfigurasi meja putar khusus yang memerlukan keperluan pengagihan beban yang berbeza.
The RB2508 galas roller bersilang mewakili konfigurasi optimum untuk sambungan robot yang memerlukan kapasiti beban jejarian, kapasiti beban paksi, kapasiti beban momen dan kebolehulangan kedudukan yang luar biasa dalam sampul surat 25x41x8 milimeter padat.
Reka Bentuk Penyepaduan: Mengoptimumkan Prestasi Bersama Robot dengan RB2508
Keperluan Toleransi Perumahan dan Kesesuaian Ketepatan
Prestasi galas pada asasnya bergantung pada kualiti reka bentuk perumahan. Ketegaran unggul dan kapasiti beban RB2508 hanya direalisasikan sepenuhnya apabila disepadukan ke dalam perumahan yang memenuhi spesifikasi toleransi yang ketat:
| Ciri Perumahan | Gred Toleransi | Nilai Biasa | Kesan Prestasi |
|---|---|---|---|
| Lubang Lingkaran Luar | H7 | 41 0.025 mm | Kesesuaian ketat menghalang pergerakan jejari |
| Lubang Cincin Dalam | P5 | 25 -0.05 mm | Mengekalkan konsentrik dan kehabisan |
| Larian Gergaji Luar | TIR 0.05 mm | Jumlah Habisan Ditandakan | Memastikan ketumpuan gelang galas |
| Larian Gergaji Dalam | TIR 0.03 mm | Jumlah Habisan Ditandakan | Menghalang ketidakseimbangan elemen bergolek |
Strategi Pelinciran: Mengekalkan Prestasi Merentas Keadaan Operasi
Reka bentuk pramuat RB2508 mencipta geseran yang agak rendah berbanding dengan galas konvensional, tetapi memerlukan pengurusan pelinciran yang tepat. Aplikasi sendi robot biasanya menggunakan salah satu daripada dua pendekatan pelinciran:
Sistem Pelinciran Minyak-Udara: Udara termampat membawa titisan minyak yang tepat ke dalam galas pada selang masa terkawal. Pendekatan ini meminimumkan seretan galas, mengekalkan suhu yang konsisten dan memanjangkan hayat perkhidmatan galas. Sistem minyak-udara sesuai dengan aplikasi tugas berterusan atau berkelajuan tinggi di mana pengurusan haba adalah kritikal. Kerumitan pemasangan meningkat berbanding dengan pelinciran gris, tetapi kelebihan prestasi mewajarkan usaha kejuruteraan tambahan untuk aplikasi yang menuntut.
Pelinciran Berasaskan gris: Reka bentuk galas tertutup menggunakan formulasi gris sintetik yang menyediakan pelinciran jangka panjang dengan penyelenggaraan yang minimum. Pelinciran gris memudahkan pemasangan dan sesuai untuk aplikasi sambungan robot tertutup yang beroperasi pada kelajuan sederhana (di bawah 300 RPM). Tukar ganti termasuk geseran yang lebih tinggi sedikit dan penjanaan haba yang sepadan berbanding sistem minyak.
Pengurusan Terma dan Kawalan Suhu
Galas pramuat menjana lebih banyak haba daripada reka bentuk berasaskan kelegaan, terutamanya pada kelajuan yang lebih tinggi. Reka bentuk sendi robot yang berkesan menggabungkan strategi pengurusan haba:
- Bahan perumahan aluminium dengan kekonduksian terma yang tinggi menghilangkan haba yang dijana galas dari pemasangan sambungan
- Saluran edaran menyalurkan minyak penyejuk melalui zon galas dalam aplikasi berprestasi tinggi
- Pemantauan suhu melalui penderia bersepadu memaklumkan sistem kawalan kepada keadaan terma yang tidak normal sebelum kemerosotan prestasi
- Protokol pelarasan kelajuan operasi mengurangkan kelajuan jika suhu galas melebihi ambang yang direka bentuk
RB2508 mengekalkan spesifikasi prestasi penuh sehingga ditambah 80 darjah Celsius, dengan penurunan prestasi terkawal antara 80 dan 100 darjah Celsius. Kebanyakan aplikasi robot mengekalkan suhu galas dalam julat 40-65 darjah Celsius melalui reka bentuk terma yang betul.
Analisis Perbandingan: RB2508 lwn Penyelesaian Galas Alternatif
Untuk menggambarkan kelebihan teknikal RB2508, membandingkan prestasinya merentas parameter utama berbanding alternatif galas konvensional mendedahkan kotak kejuruteraan untuk pemilihan roller bersilang:
| Parameter Prestasi | RB2508 | Bola Dua Baris | Set Penggelek Tirus |
|---|---|---|---|
| Kekakuan Jejari | 60 N/mikron | 12 N/mikron | 25 N/mikron |
| Kekakuan paksi | 40 N/mikron | 5 N/mikron | 8 N/mikron |
| Kapasiti Momen | 180 Nm | 20 Nm | 60 Nm |
| Kiraan Komponen | 1 | 2-3 | 3-6 |
| Diameter Luar | 41 mm | 47 mm | 62 mm |
| Kebolehulangan Kedudukan | 0.1 mm | 0.5 mm | 0.3 mm |
| Kerumitan Pemasangan | rendah | Sederhana | tinggi |
Perbandingan ini menunjukkan prinsip asas: RB2508 menyatukan prestasi berbilang penyelesaian galas konvensional kepada satu komponen yang lebih ringkas. Aplikasi sendi robot yang memerlukan sokongan jejarian, penginapan paksi, dan rintangan beban momen secara tradisinya akan menggunakan tiga atau lebih jenis galas. Penyelesaian unit tunggal RB2508 mengurangkan kerumitan pemasangan, kos dan potensi titik kegagalan sambil menyampaikan prestasi unggul merentas semua arah beban.

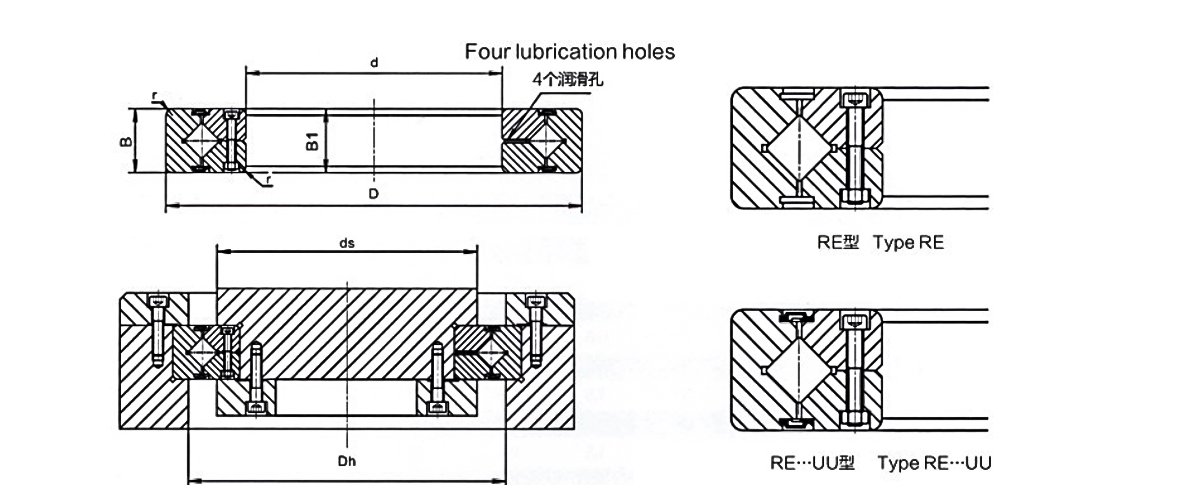

Seni Bina Teknikal: Visualisasi Reka Bentuk RB2508
Aplikasi Praktikal: Di mana RB2508 Excels
Reka Bentuk Bersama Robot Kolaboratif
Robot kolaboratif yang beroperasi bersama pekerja manusia memerlukan ketepatan dan kebolehpercayaan yang luar biasa. Profil padat dan kapasiti momen tinggi RB2508 membolehkan reka bentuk sambungan yang selamat dan tepat. Pemasangan bahu robot kolaboratif tipikal menyepadukan galas RB2508 untuk menyokong struktur lengan atas sambil menampung perubahan alat dan ayunan beban dinamik. Reka bentuk tindak balas rendah galas memastikan kebolehulangan untuk tugas penentududukan pencengkam, manakala mekanisme pramuatnya menjamin operasi yang stabil merentas variasi terma semasa anjakan kerja yang dilanjutkan.
Integrasi Perhimpunan Pergelangan Tangan Robot Industri
Pergelangan tangan robot moden menggunakan berbilang paksi putaran (roll, pitch, yaw) dalam pemasangan ultra-kompak. Setiap paksi pergelangan tangan mendapat manfaat daripada sokongan galas roller bersilang. Skala RB2508 sesuai untuk paksi gulung dan pic dalam banyak konfigurasi robot industri. Keupayaan galas untuk menerima beban momen tanpa komponen sokongan tambahan membolehkan reka bentuk perumahan pergelangan tangan yang mengekalkan ketepatan titik pusat alat dalam 0.1 milimeter—penting untuk aplikasi kimpalan, pemasangan dan pemesinan ketepatan.
Robotik Pembedahan dan Perubatan
Sistem robotik pembedahan memerlukan ketepatan dan kebolehpercayaan yang luar biasa. Galas sendi mesti mengekalkan ketepatan kedudukan dalam 0.05 milimeter sambil menahan kitaran pensterilan berterusan dan profil gerakan pecutan tinggi. Ketegaran dan kestabilan haba RB2508 terbukti sesuai untuk keperluan yang mendesak ini. Serangan balas rendah galas menghilangkan trauma tisu daripada pesongan sendi, manakala prestasi konsistennya merentasi kitaran haba memastikan kebolehpercayaan melalui prosedur pensterilan berulang.
Automasi Pembungkusan dan Pengendalian Bahan
Robot pilih-dan-tempat berkelajuan tinggi beroperasi pada 100 kitaran seminit tertakluk kepada galas sambungan kepada tekanan dinamik yang teruk. Mekanisme pramuat RB2508 dan geometri hubungan talian mengagihkan beban impak dengan lebih berkesan daripada galas bebola, memanjangkan hayat galas. Kapasiti momen galas mengendalikan ciri muatan mengimbangi pemasangan pencengkam vakum, manakala ketegarannya memastikan ketepatan peletakan yang konsisten merentasi anjakan pengeluaran.
Penyelenggaraan dan Hayat Perkhidmatan: Mengoptimumkan Kebolehpercayaan RB2508
Amalan Terbaik Pemasangan
Pemasangan yang betul secara langsung memberi kesan kepada prestasi galas dan hayat perkhidmatan. Protokol pemasangan kritikal termasuk:
- Sahkan diameter lubang perumahan dan kemasan permukaan memenuhi had terima yang ditetapkan sebelum pemasangan galas
- Gunakan penarik galas ketepatan yang direka untuk galas roller bersilang untuk mengelakkan kerosakan cincin dalaman semasa pengalihan atau pemasangan
- Sapukan minyak mesin ringan pada permukaan gerek galas untuk memudahkan pemasangan dan mengelakkan pedih
- Pasang komponen galas mengikut urutan, mengekalkan penjajaran sepanjang proses pemasangan
- Sahkan daya pramuat selepas pemasangan untuk mengesahkan beban mampatan yang betul daripada mekanisme spring
Tempoh Run-In dan Penstabilan Terma
Pemasangan robot baharu mendapat manfaat daripada prosedur run-in terkawal. Semasa 8-10 waktu operasi awal, robot yang menjalankan pada beban berkadar 50 peratus membolehkan komponen galas duduk dengan betul dan kecerunan terma menjadi stabil. Kenaikan suhu dalam tempoh ini biasanya berlaku dalam 3-4 jam pertama. Beban dan kelajuan beransur-ansur meningkat sepanjang 40 jam operasi pertama memanjangkan hayat perkhidmatan galas dan memastikan prestasi optimum.
Strategi Pemantauan Keadaan
Platform robot moden semakin menggabungkan sistem pemantauan keadaan galas menggunakan penderia suhu dan getaran. Ini membolehkan penyelenggaraan ramalan yang memanjangkan hayat perkhidmatan dan menghalang kegagalan yang tidak dijangka:
- Pemantauan suhu galas mengesan kemerosotan pelinciran atau kehilangan pramuat awal
- Analisis kekerapan getaran mengenal pasti haus elemen gelek sebelum kegagalan bencana
- Arah aliran kebolehulangan kedudukan mendedahkan peningkatan pematuhan galas dari semasa ke semasa
- Analisis minyak atau gris memantau tahap pengoksidaan dan pencemaran
Jangkaan Hayat Perkhidmatan
Galas RB2508 yang diselenggara dengan baik biasanya menyediakan 10,000-15,000 jam operasi perkhidmatan sebelum memerlukan penggantian. Ini mewakili kelebihan hayat perkhidmatan yang besar berbanding penyelesaian galas konvensional apabila mengambil kira keupayaan pembawa beban yang unggul. Dalam aplikasi tugas ringan, hayat perkhidmatan boleh dilanjutkan hingga 20,000 jam. Penggantian galas pencegahan sebelum kegagalan bencana menghalang kerosakan sekunder pada permukaan perumahan, mengurangkan jumlah kos pembaikan dan masa mati sistem.
Soalan Lazim
S1: Apakah yang menjadikan galas roller bersilang lebih baik daripada galas bebola untuk aplikasi sendi robot?
Galas penggelek bersilang menggunakan hubungan garisan antara elemen bergolek dan raceway, berbanding dengan titik sentuhan dalam galas bebola. Geometri ini mengagihkan beban merentasi kawasan permukaan yang lebih besar, membolehkan ketegaran yang lebih tinggi dan kapasiti beban dalam sampul saiz yang setara. Selain itu, galas roller bersilang secara serentak menerima beban jejarian, paksi dan momen, menghapuskan keperluan untuk berbilang jenis galas dalam pemasangan sambungan tunggal.
S2: Bagaimanakah pramuat meningkatkan prestasi galas dalam aplikasi robot ketepatan?
Pramuat menghilangkan kelegaan dalaman dengan mengekalkan sentuhan berterusan antara elemen bergolek dan raceway. Reka bentuk ini menghilangkan tindak balas dan secara mendadak meningkatkan kekukuhan galas, membolehkan kebolehulangan ketepatan yang dituntut oleh robot moden. Pramuat juga menstabilkan operasi galas merentasi variasi suhu dengan menggunakan mekanisme spring yang mengekalkan daya mampatan yang konsisten walaupun pengembangan dan pengecutan haba.
S3: Apakah hayat perkhidmatan biasa bagi galas RB2508 dalam operasi robot berterusan?
Galas RB2508 yang diselenggara dengan baik biasanya memberikan 10,000-15,000 jam operasi sebelum memerlukan penggantian. Hayat perkhidmatan berbeza-beza berdasarkan keadaan beban sebenar, kelajuan operasi, pengurusan suhu dan ketegasan penyelenggaraan pelinciran. Aplikasi tugas ringan mungkin mencapai 20,000 jam, manakala aplikasi tugas berat mungkin memerlukan penggantian selepas 8,000 jam.
S4: Bolehkah galas RB2508 dipasang semula ke dalam reka bentuk robot sedia ada menggunakan galas konvensional?
Dalam banyak kes, ya. Profil padat 25x41x8 milimeter RB2508 sering membolehkan penggantian terus jika toleransi perumahan boleh dilaraskan kepada spesifikasi H7 untuk lubang gelang luar. Walau bagaimanapun, ketegaran galas yang meningkat secara mendadak mungkin memerlukan penalaan pengawal servo untuk mengelakkan ketidakstabilan kawalan. Penilaian keserasian yang melibatkan analisis dimensi terperinci dan simulasi dinamik disyorkan sebelum pelaksanaan.
S5: Apakah pendekatan pelinciran yang terbaik untuk galas RB2508 dalam aplikasi robot tugas tinggi?
Sistem pelinciran minyak-udara lebih disukai untuk aplikasi tugas berterusan, memberikan titisan minyak yang tepat pada selang masa terkawal. Pendekatan ini meminimumkan seretan, mengekalkan suhu galas yang optimum dan memanjangkan hayat perkhidmatan berbanding dengan pelinciran gris. Sistem berasaskan gris sesuai dengan aplikasi tertutup dengan kitaran tugas sederhana dan keperluan kelajuan yang lebih rendah, memperdagangkan beberapa prestasi untuk penyelenggaraan yang dipermudahkan.
S6: Bagaimanakah kapasiti beban momen RB2508 berbanding dengan penyelesaian galas konvensional?
RB2508 menyediakan kira-kira 180 Newton-meter kapasiti momen, dengan ketara melebihi penyelesaian galas konvensional bersaiz setara. Set galas roller tirus dengan diameter luar yang serupa biasanya menyediakan 60 Newton-meter, manakala konfigurasi galas bebola hanya menyediakan 15-20 Newton-meter. Kelebihan beban momen ini penting untuk mengendalikan muatan luar paksi dalam penggenggam robot dan aplikasi pemasangan alat.
S7: Apakah spesifikasi toleransi perumahan yang penting untuk prestasi RB2508 yang optimum?
Lubang perumah gelang luar memerlukan toleransi H7 untuk memastikan kesesuaian ketat menghalang pergerakan jejari. Lubang cincin dalam memerlukan P5 atau kelas toleransi yang lebih baik untuk mengekalkan konsentrik. Habisan permukaan tidak boleh melebihi 0.05 milimeter pada permukaan luar dan 0.03 milimeter pada permukaan dalam. Keperluan ketepatan ini memastikan bahawa kelebihan ketegaran galas direalisasikan sepenuhnya dalam sambungan yang dipasang.
S8: Adakah varian galas RB2508 tersedia untuk keperluan beban yang berbeza?
Ya, pengeluar menawarkan siri galas roller bersilang daripada varian ringan yang lebih kecil untuk aplikasi tugas ringan kepada unit berkapasiti tinggi yang lebih besar untuk kegunaan industri berat. RB2508 dioptimumkan untuk aplikasi robot yang memerlukan kapasiti jejarian, paksi dan beban momen seimbang dalam ruang padat. Varian yang lebih kecil (RB2006) sesuai dengan robot kolaboratif ringan, manakala varian yang lebih besar memuatkan senjata industri yang lebih berat.
S9: Bagaimanakah suhu mempengaruhi prestasi galas RB2508 dan hayat perkhidmatan?
Galas RB2508 standard mengekalkan spesifikasi prestasi penuh dari tolak 10 hingga tambah 80 darjah Celsius. Di atas 80 darjah, kelikatan pelincir berkurangan dan daya spring pramuat berkurangan, mengurangkan kekakuan dan meningkatkan kadar haus. Pengurusan haba yang berkesan melalui reka bentuk perumahan dan sistem penyejukan mengekalkan suhu galas dalam julat 40-65 darjah Celsius yang optimum, memaksimumkan hayat perkhidmatan dan konsistensi prestasi.
S10: Bagaimanakah prestasi RB2508 dibandingkan antara aplikasi robot tugas ringan dan tugas melampau?
RB2508 cemerlang dalam kedua-dua kategori aplikasi. Dalam lengan robot kolaboratif ringan, geseran rendah galas dan kebolehulangan yang luar biasa membolehkan kawalan penggenggam yang tepat. Dalam sistem pilih-dan-tempat berkelajuan tinggi tugas melampau, pramuat galas dan geometri hubungan talian menyerap beban impak dinamik dengan berkesan, memanjangkan hayat perkhidmatan berbanding dengan galas konvensional. Fleksibiliti penyelesaian galas tunggal merentas julat kitaran tugas menjadikannya komponen piawai yang ideal untuk pelbagai platform robot.
