Galas penggelek tirus bersilang mewakili kemajuan ketara dalam kejuruteraan mekanikal, menawarkan ketepatan yang belum pernah terjadi sebelumnya dan keupayaan membawa beban untuk aplikasi industri yang menuntut. Komponen canggih ini menggabungkan kelebihan kedua-dua galas roller bersilang dan reka bentuk tirus, mencipta penyelesaian yang menangani keperluan kompleks jentera moden.
Rayuan asas bagi galas roller tirus terletak pada keupayaan mereka untuk menyokong gabungan beban jejarian dan paksi secara serentak, sambil mengekalkan ketepatan putaran yang luar biasa. Apabila prinsip-prinsip ini disepadukan dengan konfigurasi bersilang, hasilnya ialah sistem galas yang mampu mengendalikan keadaan beban yang melampau sambil mengekalkan toleransi ketat yang penting untuk aplikasi putaran ketepatan.
Industri yang terdiri daripada pembuatan semikonduktor kepada pemasangan komponen aeroangkasa semakin bergantung pada galas ini untuk memastikan kualiti produk dan kebolehpercayaan peralatan. Spesifikasi ketepatan galas penggelek tirus bersilang menjadikannya amat diperlukan untuk aplikasi di mana penjajaran mikroskopik pun boleh menjejaskan kecekapan operasi atau kualiti produk.
Galas penggelek tirus bersilang terdiri daripada empat elemen utama yang berfungsi dalam harmoni yang diselaraskan: laluan perlumbaan luar, laluan perlumbaan dalam, penggelek tirus, dan pemasangan sangkar. Setiap komponen direka bentuk dengan ketelitian yang teliti untuk memastikan pengagihan beban yang optimum dan geseran yang minimum.
Laluan perlumbaan luar mempunyai permukaan bersudut tepat yang sepadan dengan sudut tirus penggelek, biasanya antara 10 hingga 25 darjah bergantung pada keperluan aplikasi. Geometri ini membolehkan galas menerima beban yang menghampiri paksi putaran, yang membezakannya daripada reka bentuk penggelek silinder tradisional.
Geometri laluan perlumbaan dalam mencerminkan konfigurasi perlumbaan luar tetapi sering digabungkan ke dalam struktur perumahan bersatu. Reka bentuk ini mengurangkan bilangan komponen berasingan yang memerlukan penjajaran, dengan itu memudahkan pemasangan sambil meningkatkan kebolehpercayaan sistem.
Penggelek tirus itu sendiri mewakili inovasi kritikal dalam reka bentuk galas. Tidak seperti penggelek silinder yang mengagihkan beban secara seragam merentasi panjangnya, penggelek tirus menumpukan beban dengan cara terkawal yang memaksimumkan kecekapan tekanan sentuhan.
Sudut tirus penggelek individu biasanya berkisar antara 10 hingga 25 darjah, dipilih dengan teliti berdasarkan profil pemuatan khusus yang dijangkakan semasa operasi. Sudut tirus yang lebih cetek memberikan kapasiti beban jejarian yang lebih baik, manakala sudut yang lebih curam meningkatkan keupayaan pengendalian beban paksi.
| Sudut Tirus | Kapasiti Beban Jejari | Kapasiti Beban Paksi | Aplikasi Biasa |
|---|---|---|---|
| 10 darjah | Sangat Tinggi | Sederhana | Sokongan gelendong menegak |
| 15 darjah | tinggi | tinggi | Sokongan beban seimbang |
| 20 darjah | Sederhana | Sangat Tinggi | Pemuatan dominan tujahan |
Dalam konfigurasi tirus bersilang, gelang galas berbilang disusun supaya paksi penggelek tirus bersilang pada satu titik yang sama. Susunan geometri ini memberikan beberapa kelebihan kritikal berbanding reka bentuk galas bertindan tradisional.

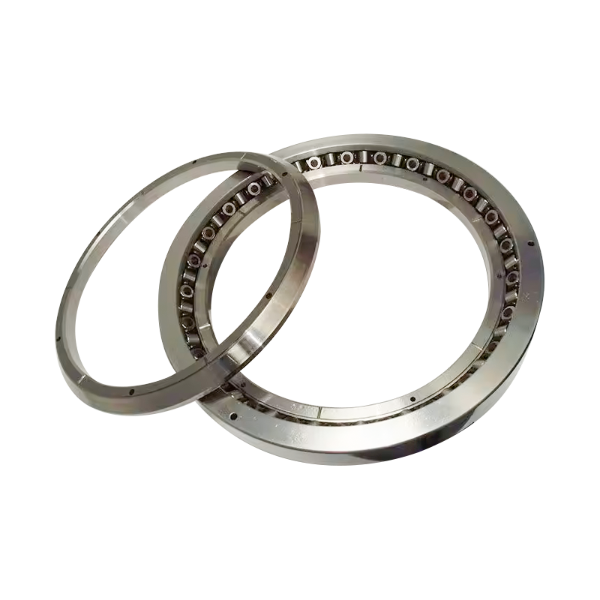

The Galas XRT060-NT mewakili piawaian yang diterima pakai secara meluas dalam kategori galas tirus bersilang, menawarkan gabungan kecekapan saiz dan kapasiti beban yang seimbang. Memahami parameter dimensinya adalah penting untuk pemilihan dan penyepaduan yang betul ke dalam sistem ketepatan.
Penarafan beban dinamik 42,500 Newton menunjukkan beban galas maksimum yang membenarkan hayat operasi teori sebanyak 1 juta pusingan. Metrik ini terbukti sangat relevan apabila meramalkan jangka hayat galas di bawah keadaan operasi biasa.
Penarafan beban statik sebanyak 67,000 Newton menetapkan ambang beban yang melebihi kemungkinan ubah bentuk kekal komponen galas. Penilaian ini menjadi kritikal semasa urutan permulaan, perubahan beban mendadak atau peristiwa brek kecemasan apabila keadaan dinamik tidak wujud.
Galas XRT060-NT tersedia dalam pelbagai klasifikasi ketepatan, dengan gred P4 dan P2 mewakili pilihan industri yang paling biasa. Ketepatan P4 memberikan prestasi cemerlang untuk aplikasi industri standard, manakala gred P2 memberikan ketepatan dipertingkat yang diperlukan untuk operasi pengisaran, pembuatan peranti perubatan dan peralatan pemprosesan semikonduktor.
Pemilihan gred ketepatan secara langsung mempengaruhi ketepatan putaran dan toleransi larian yang dibenarkan. Gred P4 biasanya mengekalkan larian jejari dalam 0.005 milimeter, manakala gred P2 mengurangkan toleransi ini kepada kira-kira 0.002 milimeter.
Dalam persekitaran alat mesin yang dikawal secara berangka komputer, galas penggelek tirus bersilang sistem membolehkan peringkat penentududukan ketepatan untuk mencapai kebolehulangan kedudukan yang penting untuk pembuatan berkualiti tinggi. Aplikasi meja CNC menundukkan galas kepada beban berbilang arah yang kompleks termasuk pengagihan berat menegak, daya pemotongan mendatar dan momen putaran daripada ketidakseimbangan gelendong.
Konfigurasi tirus bersilang terbukti sesuai untuk aplikasi ini kerana ia menerima beban jejarian dan paksi serentak daripada satu unit padat. Keupayaan ini menghapuskan keperluan untuk susunan galas bertindan yang akan menggunakan ruang menegak tambahan atau menjejaskan ketegaran struktur.
Aplikasi robot industri mewakili salah satu kes penggunaan galas yang paling mencabar dalam pembuatan moden. Galas slewing robot mesti menyokong berat gabungan pemasangan efek akhir, penukar alat dan bahan kerja sambil mengekalkan ketepatan kedudukan sudut yang tepat sepanjang berjuta-juta kitaran operasi.
Aplikasi slewing robot industri biasa mungkin tertakluk kepada beban jejarian melebihi 50,000 Newton digabungkan dengan beban paksi mencapai 30,000 Newton, digunakan serentak semasa gerakan berbilang paksi. Reka bentuk tirus bersilang mengendalikan corak pemuatan kompleks ini dengan lebih berkesan daripada alternatif tradisional, menghasilkan hayat galas yang dilanjutkan dan kebolehulangan kedudukan yang lebih baik.
Sistem pengimejan perubatan seperti pengimbas tomografi berkomputer dan peralatan pengimejan resonans magnetik menggunakan galas ketepatan dalam mekanisme putaran gantri mereka. Aplikasi ini menuntut kelancaran putaran yang luar biasa, variasi habis minimum dan prestasi yang boleh dipercayai merentas selang operasi yang dilanjutkan tanpa penyelenggaraan.
Ciri-ciri kestabilan galas roller tirus bersilang terbukti penting untuk kualiti pengimejan, kerana sebarang pesongan galas diterjemahkan terus ke dalam artifak imej yang menjejaskan ketepatan diagnostik. Hospital dan kemudahan perubatan bergantung pada prestasi galas yang boleh dipercayai untuk meminimumkan masa henti peralatan dan mengekalkan jadual perkhidmatan.
Peralatan pengendalian wafer, mesin litografi dan instrumen metrologi ketepatan bergantung pada galas roller tirus bersilang untuk kapasiti beban momen yang luar biasa dan ketepatan putaran. Aplikasi ini selalunya beroperasi dalam ruang persekitaran terkawal di mana kestabilan suhu adalah kritikal dan kaedah pelinciran tradisional terbukti tidak mencukupi.
Spesifikasi gred ketepatan bagi galas tirus bersilang memastikan peralatan boleh mengekalkan ketepatan kedudukan sub-mikron sepanjang pengeluaran lanjutan berjalan, secara langsung memberi kesan kepada hasil pembuatan dan metrik kualiti produk.
Perbezaan antara reka bentuk galas penggelek silinder bersilang dan bersilang mempengaruhi keputusan pemilihan galas dengan ketara. Kedua-dua konfigurasi menawarkan kelebihan susunan bersilang, tetapi ciri pengagihan bebannya berbeza dengan ketara.
| Aspek Prestasi | Bersilang Tirus | Silinder Bersilang |
|---|---|---|
| Kapasiti Beban Paksi | Cemerlang | Terhad |
| Pengendalian Beban Momen | unggul | bagus |
| Kapasiti Beban Jejari | tinggi | Sangat Tinggi |
| Julat Suhu Operasi | -40 hingga 120C | -40 hingga 100C |
| Kerumitan Pelarasan Pramuat | Sederhana | Mudah |
| Kos setiap Unit | Sederhana | Lebih rendah |
Reka bentuk penggelek silinder menumpukan beban merentasi panjang penggelek penuh, mewujudkan hubungan talian yang mengagihkan daya secara seragam. Geometri ini memberikan kekakuan jejarian maksimum bagi setiap saiz unit, menjadikan konfigurasi silinder sesuai untuk aplikasi yang didominasi oleh pemuatan jejarian semata-mata.
Konfigurasi penggelek tirus mewujudkan corak sentuhan titik yang menumpukan beban pada hujung penggelek, kemudian mengagihkan beban ini melalui geometri tirus ke arah pusat galas. Susunan ini mengorbankan beberapa kapasiti beban jejarian untuk mendapatkan ciri pengendalian beban paksi dan momen yang unggul.
Jurutera harus memilih konfigurasi tirus bersilang apabila aplikasi melibatkan komponen paksi yang ketara, beban julur, atau corak pemuatan berbilang arah yang kompleks. Reka bentuk silinder bersilang terbukti lebih menjimatkan apabila beban jejarian mendominasi dan komponen paksi kekal minimum.
Pramuat mewakili daya mampatan dikawal dengan teliti yang digunakan pada komponen galas sebelum beban operasi. Teknik ini menghapuskan kelegaan dalaman dan mewujudkan pengagihan beban yang boleh diramal yang meningkatkan kekakuan, mengurangkan hingar dan meningkatkan kelancaran putaran.
Dalam sistem galas roller tirus bersilang, pelarasan pramuat secara langsung mempengaruhi beberapa parameter prestasi kritikal termasuk kekakuan jejarian, pelarian paksi, kestabilan terma dan penjanaan hingar. Mencapai pramuat optimum memerlukan pengimbangan objektif bersaing: pramuat yang mencukupi untuk memastikan ketepatan dan ketegaran, tetapi tidak terlalu banyak sehingga hayat galas terjejas oleh tekanan dalaman yang berlebihan.
Spesifikasi galas XRT060-NT mencadangkan julat pramuat antara 500 dan 2000 Newton, bergantung pada keperluan aplikasi. Aplikasi konservatif yang memerlukan hingar minimum mungkin menggunakan pramuat 500 Newton, manakala aplikasi alat mesin berketepatan tinggi mungkin menggunakan 1500 hingga 2000 daya Newton.
Pramuat yang berlebihan mempercepatkan kehausan galas melalui kelesuan bahan yang disebabkan oleh tekanan. Pengalaman industri mencadangkan bahawa nilai pramuat melebihi 50 peratus daripada penarafan beban dinamik hanya boleh digunakan dalam aplikasi di mana pengurangan hingar atau peningkatan kekakuan mewajarkan pengurangan hayat galas.
Proses pemilihan bearing bermula dengan analisis komprehensif keadaan pemuatan aplikasi. Jurutera mesti mengukur daya jejari, daya paksi, beban momen, dan variasi dinamik merentasi sampul operasi yang lengkap.
Analisis beban harus menangani beban puncak, beban min dan corak pemuatan kitaran. Aplikasi alat mesin mungkin mengalami beban jejari berterusan sebanyak 20,000 Newton dengan daya puncak sekali-sekala mencecah 45,000 Newton semasa urutan nyahpecutan pantas.
Pemilihan gred ketepatan bergantung pada keperluan ketepatan putaran yang ditetapkan oleh aplikasi. Pengisar gelendong, peralatan pengimejan perubatan dan alat pembuatan semikonduktor menuntut prestasi gred P2, manakala jentera perindustrian standard selalunya beroperasi dengan secukupnya dengan klasifikasi P4.
Gred ketepatan yang lebih tinggi memerintahkan premium harga tetapi memberikan ketepatan unggul yang mungkin terbukti penting untuk mengekalkan kualiti produk atau prestasi peralatan dalam aplikasi sensitif.
Pemilihan strategi pramuat memerlukan pengimbangan pengurangan hingar, peningkatan kekakuan dan pertimbangan hayat galas. Aplikasi yang mengutamakan operasi lancar dan ketepatan kedudukan biasanya menggunakan strategi pramuat spring yang mengekalkan daya berterusan sepanjang hayat galas.
Bahan galas standard berfungsi dengan secukupnya untuk suhu industri biasa antara minus 40 hingga 100 darjah Celsius. Aplikasi yang memerlukan julat suhu lanjutan atau persekitaran yang menghakis mungkin memerlukan pemilihan bahan khusus termasuk komponen seramik atau keluli tahan karat.
Pemilihan galas akhir memerlukan analisis kos-faedah yang membandingkan perbelanjaan galas dengan jangkaan jangka masa perkhidmatan, keperluan penyelenggaraan dan nilai pengurangan risiko. Galas yang mewakili 5 peratus daripada jumlah kos peralatan mungkin membenarkan spesifikasi premium jika ia menghapuskan masa henti yang menjejaskan operasi pengeluaran bernilai tinggi.
Pemasangan galas yang berjaya bermula dengan penyediaan permukaan yang teliti. Permukaan pelekap mesti dibersihkan untuk membuang semua bahan cemar, dan komponen galas mesti diperiksa untuk kerosakan atau kecacatan penghantaran sebelum pemasangan.
Setelah galas diletakkan, aplikasi pramuat mesti diteruskan dengan berhati-hati menggunakan peralatan yang ditentukur. Sistem pramuat spring hendaklah disahkan untuk menyampaikan daya tertentu melalui ujian pengukuran beban sebelum beroperasi.
Pelarasan pramuat berasaskan shim memerlukan pengiraan teliti ketebalan tindanan shim untuk mencapai nilai pramuat sasaran. Setiap saiz dan konfigurasi galas mempunyai keperluan jarak unik yang mesti dikira secara individu.
Pemasangan galas baharu mendapat manfaat daripada tempoh pembakaran secara beransur-ansur di mana beban meningkat secara progresif sebelum mencapai tahap operasi penuh. Pendekatan ini membolehkan komponen galas mengendap pada kedudukan optimum dan mengagihkan sebarang haus awal secara sama rata merentasi elemen bergolek.
Tempoh melecur biasanya berlanjutan 8 hingga 24 jam bergantung pada keterukan penggunaan. Semasa membakar, pengendali harus memantau suhu galas, bunyi bising dan tandatangan getaran untuk mengenal pasti isu pemasangan yang berpotensi sebelum operasi beban penuh bermula.
Pemantauan keadaan yang kerap memanjangkan hayat perkhidmatan galas dan mengelakkan kegagalan bencana. Analisis getaran, aliran suhu, dan pemantauan akustik memberikan amaran awal kemerosotan galas.
Galas tirus bersilang menggunakan set penggelek tirus berbilang yang disusun pada sudut silang untuk mencipta pemasangan galas bersatu yang mampu menerima beban yang besar dari mana-mana arah jejarian atau paksi. Galas sentuhan sudut tradisional biasanya menggunakan elemen gelek bola dan boleh menerima beban hanya dalam julat sudut terhad. Reka bentuk tirus bersilang mengagihkan beban dengan lebih sekata dan memberikan kapasiti beban momen yang unggul dengan faktor bentuk yang lebih padat.
Pramuat yang tidak mencukupi membenarkan kelegaan galas dalaman yang membolehkan elemen gelek beralih kedudukan semasa perubahan beban, mewujudkan corak klikan atau penjanaan bunyi yang berbeza. Pramuat optimum menghilangkan kelegaan ini sambil mengekalkan sentuhan elemen gelek terkawal, menghasilkan operasi yang lancar dan senyap. Walau bagaimanapun, pramuat berlebihan menjana haba akibat geseran dan mempercepatkan kehausan galas, akhirnya menyebabkan peningkatan bunyi apabila bahan menjadi lesu.
Hayat perkhidmatan galas banyak bergantung pada beban aplikasi, magnitud pramuat, suhu operasi dan kualiti pelinciran. Di bawah keadaan pemuatan sederhana dengan penyelenggaraan yang sesuai, galas tirus bersilang biasanya mencapai 50,000 hingga 200,000 jam operasi. Aplikasi tekanan tinggi mungkin mengurangkan selang ini kepada 10,000 hingga 50,000 jam, manakala aplikasi yang diurus dengan teliti dengan pemuatan ringan boleh memanjangkan hayat perkhidmatan melebihi 300,000 jam.
Aplikasi orientasi menegak memerlukan strategi pramuat yang diubah suai kerana graviti secara berterusan menggunakan beban melalui komponen galas. Pramuat berat menjadi tidak praktikal, dan pereka bentuk biasanya menggunakan sistem pramuat spring yang mengekalkan daya malar tanpa mengira kesan graviti. Pengembangan terma juga mesti menerima pertimbangan yang teliti dalam aplikasi menegak untuk mengelakkan galas terlebih pramuat semasa perubahan suhu.
Pramuat yang tidak mencukupi mengakibatkan kelegaan dalaman yang berlebihan, yang membawa kepada penjanaan hingar, peningkatan kehabisan dan pengurangan kekakuan. Pramuat yang berlebihan mempercepatkan keletihan elemen bergolek dan boleh menyebabkan laluan perlumbaan terputus dalam masa beberapa jam sahaja beroperasi. Prosedur pemasangan hendaklah sentiasa mengikut spesifikasi pengilang dengan tepat, dan ukuran pengesahan harus mengesahkan magnitud pramuat sebelum operasi peralatan.
Galas tirus bersilang standard berfungsi dengan pasti dari tolak 40 hingga 120 darjah Celsius bergantung pada sifat pelincir. Aplikasi suhu lanjutan memerlukan bahan dan pelincir khusus. Galas suhu tinggi mungkin menggunakan elemen gelek seramik yang dipasangkan dengan pelincir sintetik yang dinilai untuk operasi 150 hingga 200 darjah. Aplikasi suhu rendah memerlukan gris khusus yang mengekalkan kebolehliliran dalam keadaan sejuk yang melampau.
Pemantauan keadaan galas menggunakan pelbagai teknik pelengkap termasuk analisis getaran untuk mengesan kecacatan permukaan elemen bergolek, pemantauan suhu untuk mengenal pasti peningkatan geseran, penderiaan pelepasan akustik untuk mengesan keretakan permulaan, dan analisis minyak dalam sistem pelincir untuk mengenal pasti penjanaan zarah haus. Mewujudkan tandatangan garis dasar semasa operasi biasa membolehkan pengesanan corak kemerosotan halus sebelum kegagalan galas menjadi semakin hampir.
Zarah pencemar yang memasuki pemasangan galas bertindak sebagai agen pelelas yang mempercepatkan haus permukaan raceway dan mengurangkan hayat perkhidmatan galas secara mendadak. Ujian makmal menunjukkan bahawa pencemaran zarah boleh mengurangkan hayat galas sebanyak 50 peratus atau lebih. Pengedap yang betul, persekitaran pemasangan yang bersih dan penyelenggaraan tetap untuk mengelakkan kemasukan habuk, lembapan atau bahan cemar lain adalah penting untuk mengekalkan prestasi galas.
Pemilihan kaedah pelinciran bergantung pada kelajuan operasi, suhu dan kekangan persekitaran. Pelinciran gris memberikan kesederhanaan dan memerlukan penyelenggaraan yang minimum, sesuai untuk aplikasi kelajuan sederhana. Pelinciran minyak membolehkan pelesapan haba yang unggul untuk operasi berkelajuan tinggi dan memudahkan kawalan pencemaran melalui sistem penapisan. Sesetengah aplikasi menggunakan pelinciran minyak-udara yang menggabungkan kecekapan penghantaran minyak dengan penggunaan cecair yang minimum.
Sebaik sahaja komponen galas mengalami spalling, retak, atau haus yang ketara, pembaikan terbukti tidak praktikal mahupun menjimatkan. Galas elemen bergolek direka bentuk sebagai sistem tertutup, dan penggantian komponen dalaman akan sangat mahal. Amalan industri standard melibatkan penggantian galas lengkap apabila pengesanan kegagalan. Penyelenggaraan pencegahan dan pemantauan keadaan mewakili pendekatan yang paling kos efektif untuk mengurus kebolehpercayaan bearing dan mengelakkan masa henti peralatan yang tidak dijangka.
