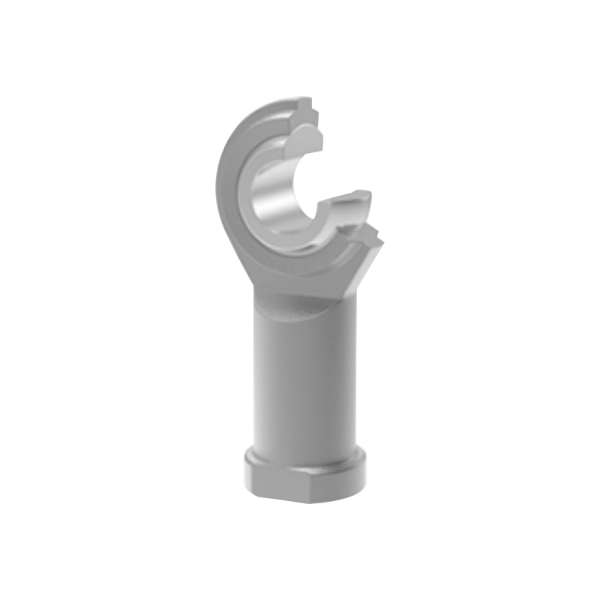

Galas Hujung Rod SIZJ12: Spesifikasi, Penilaian Beban & Panduan Pemilihan

Pengenalan: Tulang Belakang Kejuruteraan Sistem Artikulasi

Dalam reka bentuk mekanikal, beberapa komponen adalah sangat mudah tetapi sangat penting seperti galas hujung rod. The galas SIZJ12 mewakili evolusi halus konsep galas biasa sfera, dibina khusus untuk mengurus beban statik yang tinggi, menampung ketidaksejajaran sudut, dan menahan kesukaran persekitaran industri. Penamaannya, SIZJ12, mengekodkan standard dimensi dan benang tertentu yang sejajar dengan 1/2-20 utas wanita UNF, menjadikannya penyelesaian drop-in untuk banyak reka bentuk pautan sedia ada sambil menawarkan peningkatan prestasi berbanding alternatif generik.

Panduan ini melangkaui spesifikasi katalog untuk meneroka rasional kejuruteraan di sebalik pemilihan SIZJ12. Kami menganalisis kapasiti beban statik 28 kNnya, implikasi sesentuh gelongsor keluli pada keluli dan pertimbangan praktikal yang membezakannya daripada varian seperti SILZJ12 berulir kiri. Bagi jurutera reka bentuk dan pakar penyelenggaraan, memahami nuansa ini adalah penting untuk mengoptimumkan hayat perkhidmatan dan kebolehpercayaan sistem dalam aplikasi daripada rangkaian peralatan pembinaan kepada lengan automasi kitaran tinggi.

Spesifikasi Teras: Menyahkod Dimensi Galas SIZJ12 dan Penarafan Beban

SIZJ12 ialah hujung rod berdimensi metrik dengan saiz benang imperial, pilihan reka bentuk hibrid yang kerap muncul dalam jentera bersumberkan global. Jadual di bawah meringkaskan sifat fizikal dan prestasi utamanya, yang menjadi asas bagi sebarang proses pemilihan kejuruteraan. Spesifikasi ini secara langsung mempengaruhi kesesuaian galas untuk laluan beban tertentu, kekangan sampul surat, dan selang penyelenggaraan.

Parameter	Nilai / Spesifikasi	Kepentingan Kejuruteraan
Diameter Gergaji (d)	12 mm	Padan dengan aci atau pin 12 mm; menentukan pengagihan beban jejarian.
Diameter Luar (D)	32 mm	Sampul surat perumahan; mempengaruhi reka bentuk perumahan galas dan struktur sekeliling.
Lebar (B)	16 mm	Lebar cincin dalaman; menjejaskan sokongan beban paksi dan kestabilan penjajaran.
Konfigurasi Benang	Perempuan, 1/2-20 UNF	Menyediakan keupayaan pelarasan halus; serasi dengan rod UNF standard.
Penilaian Beban Statik (C₀)	28 kN	Kapasiti beban statik maksimum; kritikal untuk beban kejutan dan aplikasi pegangan.
Penilaian Beban Dinamik (C)	22 kN	Pangkalan untuk pengiraan hayat keletihan di bawah beban berayun atau berputar.
Sudut Salah Jajaran (Anggaran)	±8°	Keupayaan pampasan sudut; mengurangkan beban tepi dan tegasan lentur.
bahan	Badan keluli karbon, bola keluli keras, salutan fosfat	Mengimbangi kekuatan, rintangan haus dan perlindungan kakisan.

Penarafan beban statik 28 kN amat perlu diberi perhatian untuk aplikasi yang menuntut. Angka ini bukan sekadar maksimum teori tetapi nilai yang disahkan yang menunjukkan galas boleh menyokong beban yang stabil dan tidak berputar tanpa ubah bentuk kekal pada raceway atau bola. Dalam jentera pembinaan, di mana penyambung baldi dan kaki penstabil mengalami beban puncak semasa penahanan statik, margin ini menjadi pembeza kebolehpercayaan. Sentuhan gelongsor keluli pada keluli, digabungkan dengan badan bersalut fosfat dan bola bersalut krom, memastikan SIZJ12 kekal boleh diservis walaupun dalam persekitaran yang berdebu atau sedikit menghakis, dengan syarat pelinciran tetap dikekalkan.

Reka Bentuk Berfokuskan Aplikasi: Mengapa SIZJ12 Excels

Prestasi yang galas SIZJ12 dalam aplikasi yang menuntut berpunca daripada gabungan pemilihan bahan, toleransi geometri, dan ciri-ciri intrinsik galas biasa sfera. Tidak seperti galas elemen gelek yang memerlukan penjajaran tepat untuk mengelakkan brinelling, cincin dalaman sfera SIZJ12 dan bola menampung salah penjajaran sudut, mengurangkan keperluan untuk struktur pelekap ultra-tepat. Toleransi ini memudahkan pemasangan dan mengurangkan kos pembuatan, kelebihan yang ketara dalam peralatan pengeluaran berskala besar.

Sentuhan Gelongsor Keluli pada Keluli: SIZJ12 menggunakan antara muka gelongsor keluli pada keluli, yang, walaupun memerlukan pelinciran, menawarkan rintangan beban kejutan yang unggul berbanding dengan komposit atau galas bergaris PTFE. Di bawah beban berayun statik atau perlahan yang tinggi, sentuhan logam memberikan pekali geseran yang boleh diramal dan mengelakkan isu ubah bentuk aliran sejuk yang boleh berlaku dengan pelapik lembut. Ini menjadikan SIZJ12 amat sesuai untuk galas hujung rod untuk jentera pembinaan aplikasi, seperti pautan lengan jengkaut, di mana beban kejutan terputus-putus adalah perkara biasa.

Tambahan pula, benang perempuan UNF 1/2-20 memastikan keserasian dengan pelbagai hujung rod standard dan pautan pelarasan. Padang halusnya membolehkan pelarasan panjang yang tepat, kritikal dalam automasi dan jentera pembungkusan di mana ketepatan kedudukan secara langsung memberi kesan kepada masa kitaran dan kualiti produk. Dalam galas untuk industri pembungkusan , di mana pergerakan terputus-putus berkelajuan tinggi dan kebersihan menjadi kebimbangan, pembinaan teguh SIZJ12 dan kemudahan pelinciran semula membantu mengekalkan masa beroperasi dan mengurangkan penyelenggaraan tidak berjadual.

Jentera Pembinaan: Lengan penggali, pautan dozer, penyokong boom kren – tempat beban hentakan dan habuk mendominasi.
Industri Pembungkusan: Mesin pengedap isi borang, penegak karton, pengalih penghantar - di mana kelajuan dan ketepatan adalah yang terpenting.
Peralatan Automasi: Lengan robot, unit pilih-dan-tempat, sambungan penggerak linear - di mana ketidakjajaran dan pemuatan kitaran adalah wujud.

Analisis Perbandingan: SIZJ12 lwn SILZJ12 Benang Tangan Kiri

Dilema pemilihan biasa melibatkan pemilihan antara SIZJ12 dan rakan sejawatnya yang berulir kiri, SILZJ12. Walaupun kedua-dua galas berkongsi spesifikasi bore, diameter luar, lebar dan penarafan beban yang sama, orientasi benang menentukan penggunaannya dalam pemasangan pautan turnbuckle atau tolak-tarik. Jadual di bawah menyerlahkan perbezaan kritikal untuk membimbing pemilihan.

Ciri	SIZJ12	SILZJ12
Arah Benang	Tangan kanan (standard)	Tangan kiri (terbalik)
Saiz Benang	1/2-20 UNF	1/2-20 UNF
Aplikasi Biasa	Pautan standard, penggerak berakhir	Turnbuckles, pautan anti-putaran
Penilaian Beban Dinamik	22 kN	22 kN
Keupayaan salah jajaran	±8°	±8°
Akhiran Nombor Bahagian	tiada	"L" menunjukkan tangan kiri

Apabila mereka bentuk pautan dengan benang bertentangan, gabungan SIZJ12 dan SILZJ12 membolehkan pelarasan panjang halus dengan hanya memutar rod penyambung. Ini amat berguna dalam sistem penegangan jentera pembungkusan dan rangkaian stereng peralatan pertanian. Pemilihan akhirnya bergantung pada susun atur mekanikal dan arah tork yang digunakan semasa pelarasan; walau bagaimanapun, kedua-dua galas menawarkan prestasi beban yang sama, memastikan fleksibiliti reka bentuk tidak melibatkan kos kekuatan mekanikal.

Prestasi dalam Keadaan Melampau: Suhu Tinggi dan Persekitaran Keras

Salah satu pertanyaan yang paling kerap mengenai SIZJ12 adalah mengenai kesesuaiannya untuk galas hujung rod untuk aplikasi suhu tinggi . Walaupun pembinaan keluli pada keluli standard menawarkan kelebihan yang jelas berbanding galas berlapis polimer dalam suhu tinggi (biasanya sehingga 150°C berterusan, dengan puncak sehingga 200°C untuk tempoh yang singkat), pelinciran yang betul adalah faktor kritikal. Badan keluli karbon asas dan bola keluli yang dikeraskan mengekalkan sifat mekanikalnya dalam julat suhu ini, manakala pelapik PTFE akan mula merosot.

Julat Suhu

-30°C hingga 150°C

Operasi berterusan dengan gris standard. Puncak pendek hingga 200°C mungkin.

Selang Pelinciran

Setiap 100 jam

Kitaran tugas berat; kurangkan kepada 50 jam untuk persekitaran bersuhu tinggi atau berdebu.

Rintangan Kakisan

bersalut fosfat

Menyediakan perlindungan asas; salutan tambahan disyorkan untuk persekitaran marin.

Dalam amalan, SIZJ12 telah digunakan dalam ketuhar industri, rangkaian loji asfalt, dan rod kawalan pemasangan enjin, di mana suhu ambien secara rutin melebihi 100°C. Pengguna melaporkan bahawa dengan gris suhu tinggi (seperti yang berasaskan perfluoropolieter atau hidrokarbon sintetik), galas mengekalkan ciri haus dan kapasiti bebannya. Walau bagaimanapun, pelinciran semula biasa tidak boleh dirunding, kerana pengembangan komponen keluli pada suhu tinggi boleh mengurangkan kelegaan dalaman, yang berpotensi membawa kepada peningkatan geseran jika pelinciran tidak mencukupi.

Amalan Terbaik Pemasangan dan Penyelenggaraan

Pemasangan yang betul adalah asas untuk merealisasikan potensi prestasi penuh galas SIZJ12. Senarai semak berikut menggariskan langkah kritikal untuk mengelakkan kegagalan biasa, terutamanya dalam persekitaran getaran tinggi yang dikaitkan dengan galas hujung rod automasi dan aplikasi peralatan pembinaan.

Penyediaan Benang: Bersihkan 1/2-20 benang UNF dengan teliti dan gunakan pengunci benang berkekuatan sederhana jika pautan tertakluk kepada getaran. Pastikan joran mengawan mempunyai chamfer untuk mengelakkan benang silang.
Semakan Penjajaran: Walaupun SIZJ12 menampung penjajaran ±8°, jangan melebihi sudut ini semasa keadaan statik atau dinamik untuk mengelakkan pemuatan tepi dan haus pramatang.
Pelinciran: Sebelum pemasangan, suntik gris EP (tekanan melampau) berkualiti tinggi melalui pemasangan gris. Putar bola untuk mengagihkan pelincir secara sama rata pada permukaan gelongsor.
Aplikasi Tork: Apabila mengetatkan nat jem, jangan terlalu tork. Gunakan sepana tork untuk menggunakan nilai disyorkan pengeluar (biasanya 12–15 N·m untuk 1/2-20 benang UNF) untuk mengelakkan pelucutan benang atau herotan perumahan galas.

Selang penyelenggaraan hendaklah diselaraskan berdasarkan kitaran tugas operasi. Untuk operasi berterusan dalam persekitaran berdebu atau kelembapan tinggi, pelinciran semula mingguan adalah dinasihatkan. Memantau pergerakan galas untuk kekasaran atau peningkatan permainan boleh menandakan permulaan haus, membolehkan penggantian proaktif sebelum kegagalan bencana berlaku.

Soalan Lazim (FAQ)

S1: Apakah penarafan beban statik galas SIZJ12, dan bagaimana ia dibandingkan dengan hujung rod yang serupa?

Galas SIZJ12 mempunyai penarafan beban statik 28 kN. Ini jauh lebih tinggi daripada kebanyakan hujung rod gerudi 12 mm standard, yang biasanya berkisar antara 15 hingga 22 kN. Penarafan yang dipertingkatkan adalah disebabkan oleh badan keluli karbon yang dirawat haba dan geometri sentuhan sfera yang dioptimumkan, menjadikannya sesuai untuk aplikasi tugas berat seperti penstabil peralatan pembinaan dan lengan automasi yang besar.

S2: Bolehkah SIZJ12 digunakan dalam persekitaran suhu tinggi melebihi 150°C?

Ya, tetapi dengan pertimbangan. Pembinaan standard SIZJ12 boleh menahan suhu terputus-putus sehingga 200°C. Walau bagaimanapun, gris mesti diganti dengan varian suhu tinggi, dan selang pelinciran harus dipendekkan. Untuk operasi berterusan melebihi 150°C, pertimbangkan galas dengan kelegaan yang lebih tinggi atau bahan dirawat haba khusus, walaupun SIZJ12 kekal sebagai pilihan yang berdaya maju untuk kebanyakan aplikasi ketuhar dan enjin industri.

S3: Apakah perbezaan utama antara galas benang kiri SIZJ12 dan SILZJ12?

Perbezaan utama ialah arah benang: SIZJ12 menampilkan benang kanan 1/2-20 UNF standard, manakala SILZJ12 mempunyai benang kiri. Ia adalah sama dalam dimensi, penilaian beban dan sudut yang tidak jajaran. Pilihan bergantung pada reka bentuk pautan—himpunan turnbuckle biasanya menggunakan satu daripada setiap satu untuk pelarasan panjang, manakala rod tolak tarik standard menggunakan versi sebelah kanan sahaja.

S4: Apakah dimensi galas SIZJ12 dalam inci?

Manakala SIZJ12 ialah galas metrik dengan lubang 12 mm (0.4724 inci), diameter luarnya ialah 32 mm (1.2598 inci), dan lebarnya ialah 16 mm (0.6299 inci). Benangnya ialah imperial 1/2-20 UNF, menjadikannya reka bentuk hibrid yang sesuai dengan perkakasan pelarasan biasa dalam kedua-dua sistem metrik dan imperial.

S5: Bagaimanakah reka bentuk keluli pada keluli SIZJ12 mempengaruhi keperluan penyelenggaraannya?

Galas keluli pada keluli seperti SIZJ12 memerlukan pelinciran semula yang kerap untuk mengekalkan filem pelincir antara bola dan perlumbaan. Ini penting untuk mengelakkan sentuhan logam-ke-logam, yang boleh menyebabkan kehausan yang cepat dan peningkatan geseran. Faedahnya ialah rintangan beban kejutan yang tinggi dan tahan lama dalam keadaan yang teruk, tetapi rejim penyelenggaraan lebih menuntut daripada galas komposit bebas penyelenggaraan.

Gambaran Keseluruhan Visual: SIZJ12 Pembinaan Galas & Laluan Beban

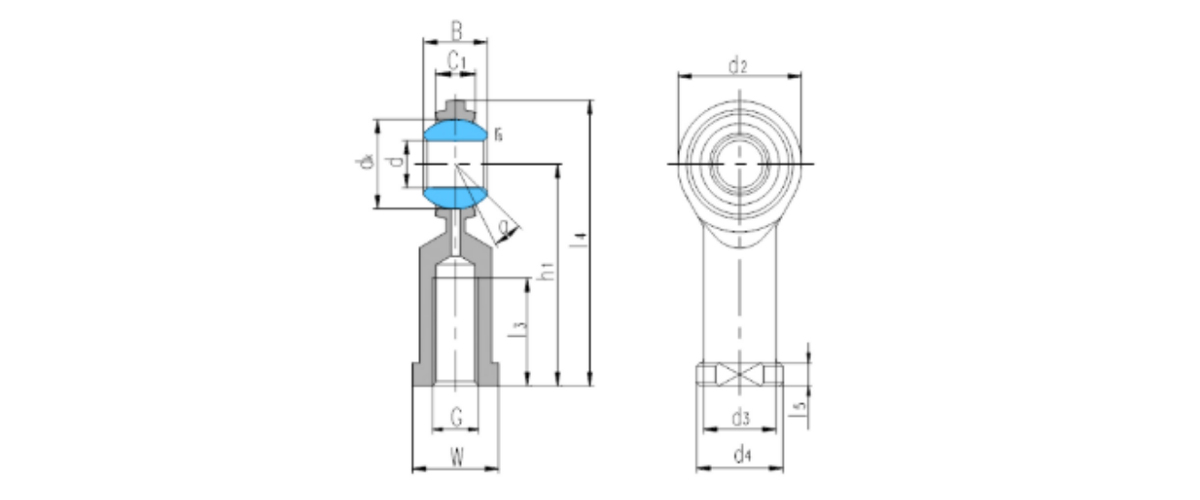

Ilustrasi SVG berikut menyediakan perwakilan keratan rentas galas hujung rod SIZJ12, menyerlahkan komponen utamanya dan laluan pemindahan beban melalui antara muka sfera. Reka bentuk ini menekankan zon hubungan keluli-pada-keluli yang teguh dan konfigurasi benang wanita yang berintegrasi dengan pautan standard.
