Bagaimana untuk Memilih Galas Bebola Sentuhan Sudut yang Tepat untuk Aplikasi Berkelajuan Tinggi?

Memilih komponen guling yang optimum untuk jentera berputar berkelajuan tinggi memerlukan pemahaman yang mendalam tentang keadaan operasi, geometri dalaman dan pengurusan terma. Antara jentera ketepatan, galas bebola sentuhan sudut adalah pilihan pilihan kerana keupayaan mereka untuk mengendalikan gabungan beban jejarian dan paksi sambil mengekalkan kelajuan putaran yang tinggi.

Memahami Tuntutan Operasi Berkelajuan Tinggi

Aplikasi berkelajuan tinggi—seperti gelendong alat mesin, pengecas turbo, motor frekuensi tinggi dan unit kuasa tambahan aeroangkasa—menempatkan permintaan unik pada prestasi galas. Cabaran utama termasuk peningkatan daya emparan, pengembangan haba, pecahan filem pelincir, dan ketidakstabilan sangkar. Galas yang berfungsi dengan baik pada kelajuan sederhana mungkin gagal sebelum waktunya di bawah halaju putaran tinggi disebabkan penjanaan haba yang berlebihan atau kelegaan dalaman yang tidak mencukupi.

Untuk menghadapi cabaran ini, jurutera mesti menilai beberapa parameter: sudut sentuhan, gred ketepatan, bahan sangkar, kaedah pelinciran dan pramuat. Gabungan yang betul memastikan kenaikan suhu rendah, kekakuan tinggi, dan hayat perkhidmatan yang dilanjutkan.

Mengapa Galas Bebola Sentuhan Sudut Cemerlang pada Kelajuan Tinggi

Tidak seperti galas bebola alur dalam, galas bebola sesentuh sudut direka bentuk dengan sudut sesentuh khusus antara bola dan raceway. Sudut ini membolehkan mereka menyokong beban paksi yang ketara sambil membolehkan kelajuan putaran tinggi. Semakin kecil diameter bola berbanding bulatan padang, dan semakin ringan sangkar, semakin rendah daya emparan pada kelajuan tinggi.

Untuk kebanyakan aplikasi perindustrian berkelajuan tinggi, galas dengan sudut sentuhan 15° atau 25° lebih disukai berbanding yang mempunyai 40°. Sudut sentuhan yang dikurangkan merendahkan haba yang dijana dan membolehkan kelajuan mengehadkan yang lebih tinggi. Apabila menyemak lembaran data galas 7308, sudut sentuhan ditunjukkan dengan akhiran seperti "AC" (25°) atau "B" (40°). Untuk gelendong berkelajuan ultra tinggi, versi 15° mungkin ditentukan, walaupun ia kurang biasa dalam saiz 7308.

Siri Bearing 7308 sebagai Kajian Kes

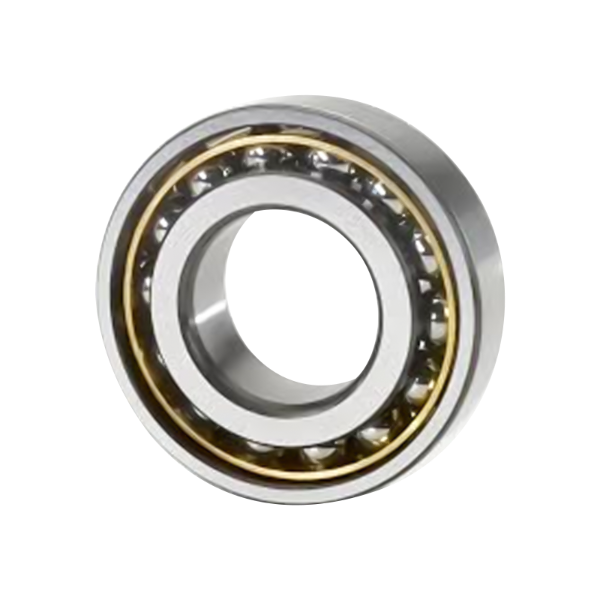

Galas 7308 ialah galas bebola sentuhan sudut bersaiz sederhana dengan lubang 40 mm, diameter luar 90 mm, dan lebar 23 mm. Ia digunakan secara meluas dalam gelendong, pam, pemampat dan kotak gear tujuan umum. Popularitinya berpunca daripada keseimbangan antara kapasiti beban dan keupayaan kelajuan. Walau bagaimanapun, dalam keluarga 7308, wujud pelbagai variasi yang mempengaruhi prestasi berkelajuan tinggi dengan ketara.

Variasi Utama dalam Keluarga 7308

Apabila mendapatkan sumber untuk aplikasi berkelajuan tinggi, reka bentuk dan bahan sangkar adalah kritikal. Sangkar poliamida (nilon) ringan dan menawarkan ciri kelajuan tinggi yang sangat baik. Galas 7308 BEP mewakili varian biasa dengan sangkar poliamida dan sudut sentuhan 40°. Walaupun sudut 40° memberikan ketegaran paksi yang lebih tinggi, ia menghasilkan lebih banyak haba daripada rakan sejawat 25°. Untuk aplikasi berkelajuan tinggi yang sebenar, sesetengah jurutera lebih suka jenis AC dengan sangkar loyang atau MENGINTIP.

Jadual di bawah meringkaskan varian utama yang berkaitan dengan pemilihan berkelajuan tinggi.

Untuk aplikasi yang mengehadkan kelajuan adalah kekangan utama, galas 7308 dengan sudut sentuhan 25° dan sangkar ringan mungkin lebih baik daripada jenis 40° yang lebih biasa, walaupun kapasiti beban paksi agak berkurangan.

Memilih Berdasarkan Pembersihan Dalaman dan Pramuat

Operasi berkelajuan tinggi memerlukan kawalan berhati-hati kelegaan dalaman. Pada kelajuan tinggi, daya emparan menolak bola ke luar, dan cincin dalam mengembang manakala cincin luar mungkin kekal lebih sejuk. Ini boleh menyebabkan pengurangan kelegaan jejari dalaman dan boleh menyebabkan gangguan atau pramuat berlebihan. Oleh itu, galas yang dimaksudkan untuk kelajuan tinggi harus bermula dengan kelegaan dalaman yang lebih besar daripada biasa, biasanya kelas C3 atau bahkan C4.

Untuk galas bebola sentuhan sudut yang digunakan secara berpasangan atau set, pramuat adalah faktor penentu. Pramuat ringan hampir selalu ditentukan untuk gelendong berkelajuan tinggi, manakala pramuat berat dikhaskan untuk aplikasi berkelajuan rendah dan kekakuan tinggi. Pengilang menyediakan kelas pramuat (cth., ringan, sederhana, berat) yang secara langsung mempengaruhi kelajuan putaran maksimum yang boleh dicapai.

Apabila menilai galas 7308 untuk gelendong 10,000 rpm, pramuat ringan dengan kelegaan C3 adalah titik permulaan biasa. Sebaliknya, galas 7308 BEP yang dipesan dengan pramuat sederhana mungkin menjadi terlalu panas melebihi 8,000 rpm melainkan langkah penyejukan khas digunakan.

Bahan Sangkar dan Peranannya dalam Kepantasan

Sangkar memisahkan dan membimbing elemen bergolek. Pada kelajuan tinggi, jisim sangkar dan geseran menjadi dominan. Bahan ringan mengurangkan beban emparan pada lengan sangkar. Di bawah ialah perbandingan bahan sangkar biasa untuk galas bebola sentuhan sudut.

Untuk kebanyakan aplikasi berkelajuan tinggi di bawah suhu operasi 120°C, sangkar poliamida menawarkan nisbah kelajuan-ke-kos terbaik. Ini menerangkan kepopularan galas 7308 BEP dalam peralatan berputar berkelajuan tinggi tujuan umum.

Strategi Pelinciran untuk Galas Bebola Sentuhan Sudut Kelajuan Tinggi

Pelinciran boleh dikatakan faktor terpenting yang mempengaruhi hayat galas berkelajuan tinggi. Dua kaedah utama digunakan: pelinciran minyak-udara (kabus minyak atau jet minyak) dan pelinciran gris. Masing-masing mempunyai had laju yang berbeza.

• Pelinciran gris lebih ringkas dan bersih, tetapi kelikatan minyak asas dan jenis pemekat mengehadkan kelajuan. Gris berkelajuan tinggi dengan minyak sintetik (PAO atau ester) dan minyak asas berkelikatan rendah diperlukan. Untuk galas 7308, pelinciran gris biasanya menyokong kelajuan sehingga 60–70% daripada had pelinciran minyak.
• Pelinciran minyak-udara memberikan kelajuan tertinggi. Jumlah minyak yang tepat disuntik ke dalam aliran udara, menyejukkan galas semasa melincirkan. Kaedah ini adalah wajib untuk gelendong berkelajuan ultra tinggi melebihi 20,000 rpm dalam kelas gerudi 40 mm.

Apabila memilih galas 7308 untuk aplikasi berkelajuan tinggi berterusan, sahkan parameter kelajuan pelincir (nilai n*dm). Nilai dm (diameter pic dalam mm × kelajuan putaran dalam rpm) untuk galas 7308 adalah lebih kurang 65 mm × rpm. Untuk nilai dm melebihi 500,000, gris menjadi marginal dan udara minyak disyorkan.

Kelas Ketepatan: Bilakah Ia Perlu?

Aplikasi berkelajuan tinggi menuntut ketepatan larian yang baik untuk mengelakkan getaran dan ketidakseimbangan. Kelas ketepatan mengikut piawaian seperti ISO P6, P5, dan P4 (atau ABEC 3, 5, 7). Galas standard 7308 biasanya P0 (normal), sesuai untuk kelajuan industri am sehingga rpm sederhana. Untuk gelendong berkelajuan tinggi, P5 atau pun P4 sering dinyatakan.

Jadual di bawah sepadan dengan kelas ketepatan dengan aplikasi berkelajuan tinggi biasa.

Bagi kebanyakan pengguna yang mempertimbangkan galas 7308 BEP dalam persekitaran berkelajuan tinggi, P5 ialah gred ketepatan minimum yang disyorkan untuk mengelakkan haus akibat getaran.

Kesilapan Pemilihan Biasa untuk Dielakkan

Malah jurutera berpengalaman kadangkala tersilap memilih untuk kelajuan tinggi. Ralat yang paling kerap termasuk:

• Memilih sudut sentuhan 40° apabila 25° sudah memadai. Walaupun 40° menawarkan kekakuan paksi yang lebih tinggi, ia menghasilkan lebih banyak haba. Untuk aplikasi yang dikuasai kelajuan, galas bebola sentuhan sudut 25° selalunya lebih baik.
• Mengabaikan had laju pelincir. Galas berkualiti tinggi dengan gris yang tidak sesuai akan gagal dengan cepat. Sentiasa periksa rating faktor kelajuan gris (n*dm).
• Pramuat berlebihan. Terlalu banyak pramuat meningkatkan geseran dan haba. Pada kelajuan tinggi, pramuat ringan hampir selalu betul.
• Memilih galas tertutup (tertutup) untuk kelajuan tinggi. Seal menambah geseran dan haba. Untuk kelajuan melebihi 8,000 rpm pada galas 7308, reka bentuk terbuka dengan pelinciran minyak diperlukan.
• Menggunakan sangkar keluli tanpa aliran minyak yang mencukupi. Sangkar keluli memerlukan lebih banyak pelincir untuk menguruskan geseran gelongsor; sangkar poliamida atau PEEK sememangnya lebih berkeupayaan kelajuan.

Langkah-langkah Praktikal untuk Spesifikasi

Apabila menentukan galas bebola sentuhan sudut untuk pemasangan berputar berkelajuan tinggi, ikut urutan ini:

Tentukan kelajuan yang diperlukan dalam rpm dan saiz lubang. Untuk galas 7308, sahkan bahawa diameter aci ialah 40 mm.

Kira nilai n*dm. Jika ia melebihi 400,000, rancang untuk pelinciran minyak.

Pilih sudut kenalan. Gunakan 25° untuk keutamaan kelajuan, 40° untuk keutamaan beban paksi.

Pilih bahan sangkar. Poliamida untuk kelajuan tinggi umum, PEEK untuk keadaan yang melampau.

Nyatakan kelegaan dalaman – minimum C3.

Pilih pramuat: ringan untuk kelajuan tinggi, sederhana untuk kelajuan sederhana dengan kekakuan yang baik.

Tentukan kelas ketepatan: P5 untuk kebanyakan gelendong berkelajuan tinggi, P4 untuk ketepatan ultra.

Sahkan kaedah pelinciran dan jenis pelincir dengan data pengeluar.

Untuk galas 7308 BEP yang digunakan dalam gelendong tujuan umum sehingga 9,000 rpm, pelinciran gris dengan gris berkelajuan tinggi sintetik, pramuat ringan dan ketepatan P5 akan membentuk spesifikasi yang seimbang.

Soalan Lazim (FAQ)

S1: Bolehkah galas standard 7308 digunakan pada kelajuan tinggi?
Galas standard 7308 dengan sangkar keluli, kelegaan biasa dan pelinciran gris dihadkan kepada kelajuan sederhana (biasanya di bawah 5,000 rpm). Untuk penggunaan berkelajuan tinggi, versi dengan sangkar poliamida, pelepasan C3, dan pelincir yang sesuai diperlukan.

S2: Apakah perbezaan antara galas 7308 dan galas 7308 BEP?
Galas 7308 biasanya merujuk kepada reka bentuk asas dengan sangkar dan kelegaan yang tidak ditentukan. Galas 7308 BEP secara khusus menunjukkan sudut sentuhan 40° dengan sangkar poliamida bertetulang gentian kaca, yang menawarkan jisim emparan yang lebih rendah dan keupayaan kelajuan yang lebih tinggi daripada versi sangkar keluli.

S3: Pelincir manakah yang terbaik untuk galas bebola sentuhan sudut berkelajuan tinggi?
Untuk kelajuan di bawah n*dm 500,000, gris sintetik dengan minyak asas kelikatan rendah (cth., PAO 32 atau 46) adalah sesuai. Di atas ambang ini, pelinciran minyak-udara dengan minyak yang sangat ringan (ISO VG 10–22) diperlukan.

S4: Bagaimanakah saya tahu jika saya memerlukan ketepatan P5 untuk galas 7308 saya?
Jika aplikasi anda berjalan melebihi 8,000 rpm dan memerlukan getaran rendah (cth., gelendong CNC, gelendong pengisar), nyatakan P5. Untuk pam atau kipas pada kelajuan yang sama, P0 atau P6 mungkin boleh diterima.

S5: Bolehkah saya menggantikan galas 7308 AC dengan galas 7308 BEP?
Hanya jika arah dan magnitud beban paksi adalah serasi. Jenis AC mempunyai sudut sentuhan 25°, manakala BEP mempunyai 40°. Penggantian memerlukan pemeriksaan sama ada sistem boleh bertolak ansur dengan penjanaan haba yang lebih tinggi bagi reka bentuk 40° dan sama ada perubahan kekakuan paksi boleh diterima.

Kesimpulan

Memilih galas bebola sentuhan sudut yang betul untuk aplikasi berkelajuan tinggi memerlukan mengimbangi sudut sentuhan, bahan sangkar, kelegaan dalaman, pramuat, pelinciran dan gred ketepatan. Keluarga galas 7308 menawarkan platform serba boleh, dengan galas 7308 BEP menyediakan penyelesaian yang kukuh untuk gelendong kegunaan am berkelajuan sederhana. Untuk operasi berkelajuan tinggi yang sebenar, utamakan sudut sentuhan 25°, poliamida ringan atau sangkar PEEK, pramuat ringan dan pelinciran minyak yang n*dm melebihi 500,000. Dengan mengikut pendekatan berstruktur yang digariskan di atas, jurutera boleh mencapai hayat perkhidmatan yang panjang dan prestasi yang stabil walaupun di bawah halaju putaran yang menuntut.
