Cara Memasang Cincin AV Nilos 2206 (Panduan Langkah demi Langkah)

Untuk memasang dengan betul 2206 AV Cincin Nilos, letakkannya supaya sisi cembung (terbuka) menghala ke arah laluan perlumbaan galas. Cincin itu mesti siram tempat duduknya pada gelang luar galas. Cincin 2206 AV Nilos mempunyai kelegaan reka bentuk c = 0.3 mm yang mesti kekal bebas daripada herotan. Gunakan drift rata atau penekan dengan daya sekata di sekeliling lilitan - jangan sekali-kali memalu terus pada meterai.

Apa yang membuatkan Cincin 2206 AV Nilos berbeza

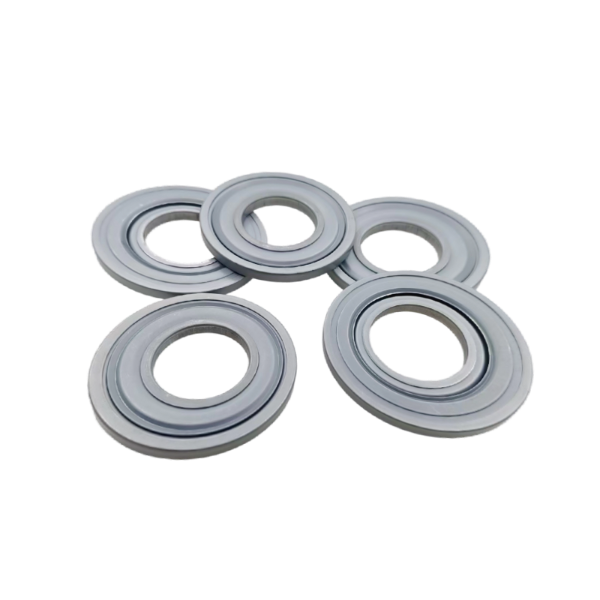

Cincin 2206 AV Nilos ialah pengedap labirin logam ketepatan, bukan pengedap bibir getah. Ia terdiri daripada cincin keluli yang terbentuk dengan geometri tertentu. Mengikut dimensi stdanard, cincin Nilos ini mempunyai diameter dalam (d) 30 mm, diameter luar (D) 56.2 mm, lebar (a) 44 mm, dan ketinggian bibir (i) 2.5 mm. Ketebalan keluli (c) ialah 0.3 mm. Reka bentuk tegar ini menghasilkan labirin tanpa sentuhan yang mengekalkan gris sambil membenarkan putaran bebas, tidak seperti pengedap getah yang mencipta geseran dan haus.

Pemasangan langkah demi langkah 2206 AV Nilos Ring

1. Periksa bearing dan lubang perumahan

Sebelum memasang Cincin AV Nilos 2206, sahkan bahawa gelang luar galas dan bahu perumah bersih, kering dan bebas daripada burr. Mana-mana zarah yang lebih besar daripada 0.05 mm boleh mengangkat cincin Nilos, memusnahkan kelegaan 0.3 mm yang tepat.

2. Kenal pasti orientasi yang betul

Pegang Cincin 2206 AV Nilos dengan bahagian terbuka (sebelah dengan alur atau ceruk yang boleh dilihat) menghadap cincin dalam galas. Bahagian yang lebih rata dan tertutup harus menghadap ke luar. Memasang cincin Nilos ini ke belakang akan memerangkap serpihan pada galas, menyebabkan haus pantas.

3. Gunakan tekanan tempat duduk yang sekata

Gunakan penekan arbor atau penekan hidraulik dengan lengan rata yang hanya menyentuh rim luar Cincin 2206 AV Nilos. Daya tempat duduk yang disyorkan ialah 1.5 – 3.0 kN. Jika penekan tidak tersedia, gunakan palu bermuka lembut dan hanyut tiub yang sepadan dengan diameter luar (56.2 mm). Ketik dalam corak bintang – 6 hingga 8 ketik cahaya – untuk mengelakkan senget.

4. Sahkan kelegaan dan penjajaran akhir

Selepas meletakkan Cincin 2206 AV Nilos, jurang jejari antara cincin dan cincin dalam galas hendaklah 0.2 – 0.4 mm. Gunakan tolok perasa pada empat titik (0°, 90°, 180°, 270°). Variasi yang lebih besar daripada 0.1 mm menunjukkan salah jajaran. Kelegaan paksi (c) mesti kekal pada 0.3 mm yang direka – sebarang pengurangan bermakna cincin Nilos cacat.

Dimensi kritikal untuk Cincin 2206 AV Nilos

Pemasangan tepat cincin Nilos ini bergantung pada pemadanan meterai dengan dimensi galas. Berikut adalah toleransi utama:

• Diameter dalam (d) : 30.0 mm ±0.1 mm
• Diameter luar (D) : 56.2 mm 0.1 / -0.0 mm
• Lebar (a) : 44.0 mm ±0.2 mm
• Ketinggian bibir (i) : 2.5 mm ±0.05 mm
• Ketebalan logam (c) : 0.3 mm ±0.02 mm

Penyimpangan melebihi had terima ini sama ada akan mengunci galas (jika cincin Nilos terlalu ketat) atau membenarkan kemasukan pencemaran (jika terlalu longgar). Sentiasa ukur sebelum pemasangan.

Kesilapan biasa semasa memasang cincin Nilos

• Orientasi terbalik : The 2206 AV Nilos Ring tidak boleh membersihkan serpihan apabila dipasang ke belakang. gris terlepas dalam 50–100 jam bukannya bertahan beribu-ribu jam.
• Mengetatkan atau memalu langsung : Herotan mengubah c = 0.3 mm kelegaan kepada hampir sifar. Cincin Nilos bergesel pada cincin dalam, menyebabkan haba dan bunyi bising dalam beberapa minit operasi.
• Tempat duduk sipi : Satu sisi cincin Nilos terletak lebih dalam daripada yang lain. Ini mewujudkan jurang pembolehubah (0.1 mm hingga 0.5 mm), membenarkan zarah lebih besar daripada 150 µm untuk memasuki galas.
• Menggunakan drift bersaiz kecil : Hanyutan yang lebih kecil daripada 56.2 mm menumpukan daya pada bibir cincin Nilos, mengubah bentuk profil labirin yang halus secara kekal.

Elakkan ralat ini dengan menggunakan alat penekan bersaiz betul (diameter kenalan = 56.2 mm ) dan menyemak semula orientasi sebelum meletakkan tempat duduk 2206 AV Nilos Ring .

Bagaimana untuk mengesahkan pemasangan cincin Nilos yang berjaya

Selepas menekan butang 2206 AV Nilos Ring ke dalam perumahan, lakukan dua pemeriksaan pengesahan pantas:

• Ujian putaran : Putar cincin dalam galas dengan tangan. Ia mesti berputar lancar tanpa bunyi mengikis . Sebarang rintangan bermakna cincin Nilos menyentuh bahagian berputar.
• Cek tempat duduk siram : Bahagian tepi luar 2206 AV Nilos Ring sepatutnya siram atau ceruk sehingga 0.1 mm di bawah muka perumahan. Tonjolan lebih besar daripada 0.2 mm menunjukkan tempat duduk yang tidak lengkap.

Jika kedua-dua syarat dipenuhi, cincin Nilos ini memberikan kesan labirin yang dimaksudkan - mengekalkan gris dan menyekat habuk kasar (zarah <30 µm umumnya tidak berbahaya).

Alat yang diperlukan untuk memasang 2206 AV Nilos Ring

• Penekan arbor atau penekan hidraulik (daya yang disyorkan: 1.5 – 3.0 kN )
• Hanyutan rata, tiub dengan diameter dalam >30 mm dan diameter luar 56.2 mm
• Set tolok feeler (0.05 mm hingga 1.0 mm)
• Kain bersih, bebas lin dan isopropil alkohol
• Angkup digital (untuk mengesahkan d=30 mm and D=56.2 mm sebelum pemasangan)

Menggunakan alatan yang betul menghalang herotan dan memastikan 0.3 mm kelegaan reka bentuk cincin Nilos dikekalkan.

Soalan lazim tentang Cincin 2206 AV Nilos

Bolehkah Cincin 2206 AV Nilos digunakan semula selepas dialih keluar?

Tidak. Cincin 2206 AV Nilos ialah komponen logam berbentuk ketepatan yang berubah bentuk sedikit semasa menekan. Penyingkiran hampir selalu mengubah ketebalan c=0.3 mm atau mencipta tompok rata pada profil labirin. Sentiasa gunakan cincin Nilos baharu untuk pengedap yang boleh dipercayai.

Apakah lubang perumah yang diperlukan untuk cincin Nilos ini?

Cincin 2206 AV Nilos memerlukan lubang perumah toleransi 56.2 mm H7 (biasanya 56.2 0.03 / -0.0 mm). Lubang yang lebih besar daripada 56.25 mm tidak akan melindungi cincin Nilos - ia mungkin berputar atau jatuh. Jika gerek sudah haus, gunakan sebatian penahan yang ditentukan untuk pengedap logam atau gantikan perumah.

Sekiranya pelincir digunakan pada cincin Nilos sebelum dipasang?

Minyak ringan pada lubang perumah dan rim luar Cincin 2206 AV Nilos dengan gris nipis (cth., NLGI 2). Jangan biarkan gris memasuki alur labirin cincin Nilos – ia mungkin menarik habuk yang melelas. Kelegaan dalam c = 0.3 mm hendaklah kekal kering untuk berfungsi sebagai labirin sebenar.

Bagaimanakah cincin Nilos dibandingkan dengan cincin pengedap getah?

Tidak seperti pengedap getah yang mencipta geseran (torsi seret 0.1–0.3 Nm), 2206 AV Nilos Ring ialah pengedap logam tanpa sentuhan – ia menambahkan geseran hampir sifar. Kedap getah gagal melebihi 100°C manakala cincin Nilos ini tahan 200°C . Walau bagaimanapun, cincin Nilos tidak boleh mengelak terhadap cecair atau habuk yang sangat halus (<10 µm) dengan berkesan seperti pengedap bibir sentuhan. Pilih berdasarkan keadaan operasi anda.

Jangkaan prestasi selepas pemasangan cincin Nilos yang betul

Apabila 2206 AV Nilos Ring dipasang dengan betul (sisi terbuka ke arah galas, seragam 0.3 mm pelepasan, tiada herotan), galas akan mencapai:

• Pengekalan gris: >95% gris asal selepas 2000 jam pada kelajuan sederhana (3000 rpm).
• Pengecualian bahan cemar: Zarah lebih besar daripada 0.1 mm disekat dengan berkesan.
• Kenaikan suhu: Kurang daripada 10°C ambien di atas disebabkan oleh reka bentuk labirin tanpa sentuhan cincin Nilos.

Penyimpangan daripada prosedur pemasangan menyebabkan kegagalan galas pramatang dalam masa 50–200 jam. Sentiasa layan Cincin AV Nilos 2206 sebagai komponen ketepatan – kendalikannya dengan berhati-hati, pasangkannya dengan betul dan ia akan melindungi galas anda selama beribu-ribu jam.
