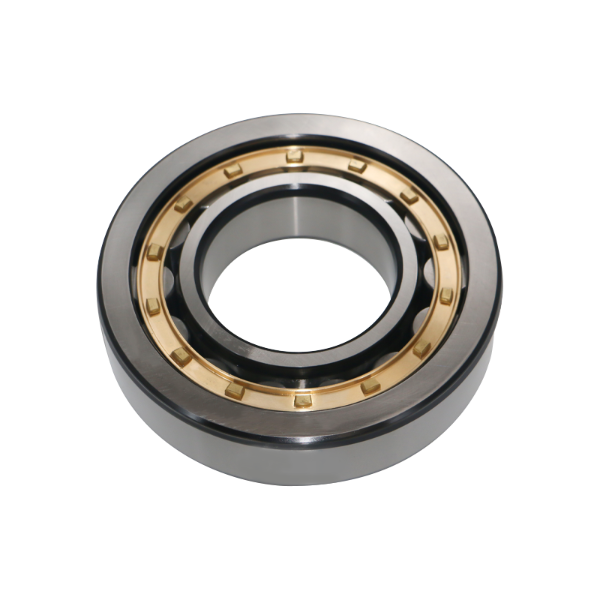

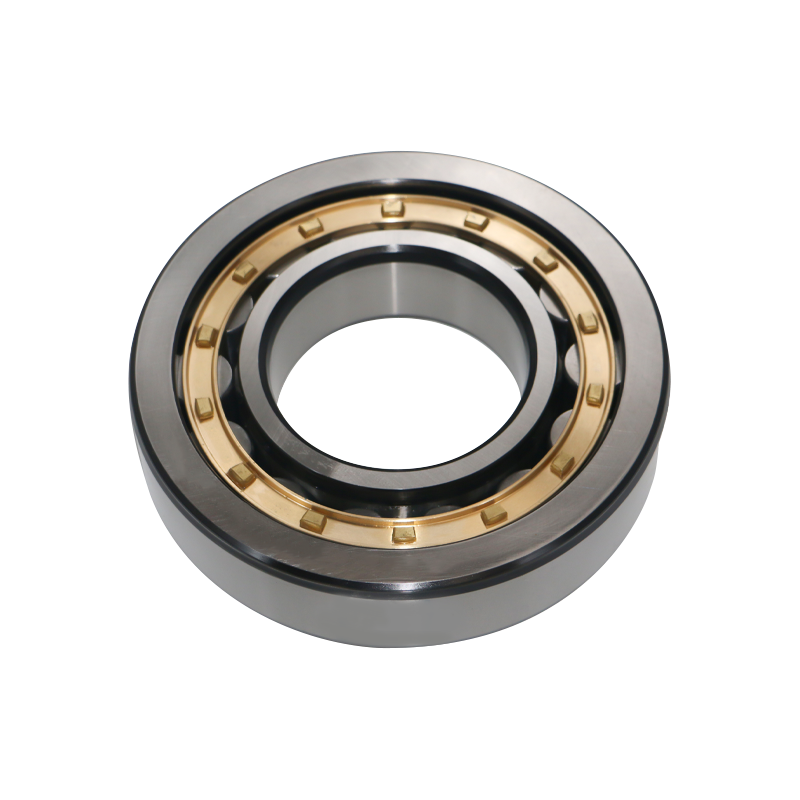

Mengapa Galas Gelek Silinder NU 309 Cemerlang dalam Reka Bentuk Motor dan Kotak Gear?- UKL Bearing Manufacturing Co., Ltd.

Bawa pulang Utama: NU 309 Bearing Excell sebagai Galas Terapung

Untuk reka bentuk motor dan kotak gear di mana pengembangan haba aci adalah kebimbangan kritikal, galas NU 309 menyediakan penyelesaian yang paling boleh dipercayai. Reka bentuknya yang unik—gelang dalam tanpa bebibir—membolehkan aci mengembang atau mengecut dengan bebas dalam kedua-dua arah paksi tanpa mendorong beban dalaman yang memudaratkan. Keupayaan ini menjadikan galas penggelek silinder NU 309 sebagai pilihan utama untuk kedudukan terapung/tidak terletak dalam sistem pemacu berkuasa tinggi berkelajuan tinggi, secara langsung menghalang kegagalan galas pramatang akibat tekanan haba paksi.

Jurutera memilih galas NU 309 bukan sahaja untuk kapasiti beban jejarian yang tinggi, tetapi untuk fungsi khusus yang sangat diperlukan ini. Ia menyelesaikan masalah mekanikal asas, memastikan kestabilan operasi dan hayat perkhidmatan yang panjang dalam aplikasi daripada kotak gear industri kepada motor elektrik yang besar.

Anatomi Reka Bentuk: Mengapa Tiada Bebibir pada Cincin Dalam?

Ciri yang menentukan bagi galas gaya NU ialah cincin dalam bebas sepenuhnya daripada bebibir kamiran. Kedua-dua bebibir terletak pada cincin luar, membimbing pemasangan roller dan sangkar. Reka bentuk yang disengajakan ini memberikan dua kelebihan kejuruteraan kritikal:

1. Pergerakan Paksi Tanpa Had
Aci, bersama dengan cincin dalam, boleh meluncur secara paksi dalam galas. Ini menampung pengembangan terma atau pengecutan aci—kejadian biasa dalam motor dan kotak gear semasa kitaran permulaan dan penutupan—tanpa menjana daya paksi berbahaya yang sebaliknya akan membebankan galas.

2. Sokongan Beban Radial Tulen
Sebagai galas terapung tulen, galas penggelek silinder NU 309 direka untuk menyokong hanya beban jejarian yang berat. Ia sengaja tidak dimaksudkan untuk sebarang beban paksi. Takrifan laluan beban yang jelas ini membolehkan jurutera menetapkan pengurusan beban paksi kepada galas pengesanan khusus (cth., galas bebola alur dalam atau galas reka bentuk NUP) di hujung satu lagi aci, mengoptimumkan reka bentuk keseluruhan sistem.

Dari segi praktikal, ini bermakna apabila anda menentukan galas NU 309, anda memilih komponen dengan tujuan tunggal yang jelas: untuk mengendalikan daya jejarian sambil menampung pertumbuhan aci linear.

Metrik Prestasi: Penilaian Beban & Keupayaan Kelajuan

Dimensi galas NU 309 diseragamkan pada lubang 45mm (d) x diameter luar 100mm (D) x lebar 25mm (B). Dalam sampul padat ini, galas menyampaikan kapasiti beban jejarian yang ketara disebabkan oleh hubungan talian antara penggelek dan laluan lumba. Untuk reka bentuk galas NU 309 ECP standard, penunjuk prestasi utama ialah:

Penilaian beban dinamik asas (C): ~100.8 kN
Kedudukan beban statik asas (C0): ~90 kN
Mengehadkan kelajuan untuk pelinciran gris/minyak: ~6,000 - 7,500 r/min (bergantung pada akhiran reka bentuk seperti ECJ, ECP atau ECM dan kaedah pelinciran)

Nilai ini mengesahkan bahawa penarafan beban galas NU 309 adalah sangat tinggi untuk saiznya, menjadikannya sesuai untuk aplikasi dengan beban jejarian berat, seperti aci berkelajuan tinggi kotak gear industri atau motor pemacu utama.

Perbandingan Kritikal: NU 309 lwn. NJ 309 lwn. NUP 309

Memahami perbezaan reka bentuk halus antara jenis galas silinder satu baris adalah penting untuk aplikasi yang betul. Gunakan jadual di bawah untuk membezakan NU 309 daripada varian terdekatnya:

Ciri	NU 309 (Terapung)	NJ 309 (Mencari/ Terapung)	NUP 309 (Mencari)
Bebibir Cincin Dalam	tiada	Satu bebibir integral (pada satu sisi)	Satu bebibir tetap satu cincin bebibir longgar
Kapasiti Beban Paksi	tiada (pure radial)	Satu arah (satu arah)	Dwiarah (kedua-dua arah)
Fungsi Utama	Menampung pengembangan aci	Lokasi paksi cahaya dalam satu arah	Pengesanan aci (hujung tetap)
Aplikasi Biasa	Galas terapung dalam motor atau kotak gear	Mengesan galas dengan tujahan cahaya dalam satu arah	Mengesan galas dengan tujahan dwiarah penuh

Apabila melakukan analisis NU 309 vs NJ 309, faktor keputusan utama ialah sama ada aplikasi anda memerlukan galas untuk menampung pergerakan aci paksi (pilih NU) atau juga mengendalikan beberapa beban paksi (pilih NJ). Pertukaran galas NU 309 atau carian setara SKF NU 309 sering memfokuskan pada spesifikasi fungsi ini.

Kejuruteraan Aplikasi: Kes Penggunaan Praktikal

NU 309 untuk aplikasi kotak gear adalah sangat biasa, khususnya pada aci input berkelajuan tinggi. Di sini, aci memanas dengan cepat daripada kelajuan putaran tinggi, mewujudkan pengembangan haba yang ketara. NU 309 bertindak sebagai galas sisi bebas atau terapung, membenarkan pengembangan ini berlaku tanpa menyebabkan prabeban paksi yang boleh menyebabkan terlalu panas dan sawan. Begitu juga, konfigurasi motor elektrik galas terapung adalah amalan standard untuk motor pada saiz bingkai tertentu, melindungi galas hujung pemacu dan bukan hujung pemacu daripada kegagalan akibat haba.

Satu lagi contoh praktikal ialah NU 309 untuk aplikasi pemampat. Dalam skru berputar atau pemampat emparan, aci pemutar mengembang dengan ketara apabila mesin mencapai suhu operasi. NU 309 pada bahagian bukan tujah pemutar memberikan kebebasan paksi yang diperlukan, memastikan kelegaan dalaman kritikal antara pemutar dikekalkan untuk kecekapan optimum.

Panduan Pemilihan: Akhiran dan Pembersihan Dalaman

Apabila menentukan galas NU 309, kod akhiran mentakrifkan butiran reka bentuk penting yang mempengaruhi prestasi. Contohnya:

ECP: Sangkar PA66 bertetulang gentian kaca, berpusat penggelek. Menawarkan kekuatan yang baik dan keupayaan berkelajuan tinggi.
ECM: Sangkar loyang bermesin, berpandukan roller. Sesuai untuk suhu yang lebih tinggi dan keadaan yang menuntut.
ECJ: Sangkar keluli ditekan, berpandukan penggelek. Pilihan yang teguh, kos efektif.

Sama pentingnya ialah memilih kelegaan galas NU 309 yang betul. Untuk aplikasi dengan kecerunan suhu tinggi antara gelang dalam dan luar, kelegaan dalaman jejarian C3 (lebih besar daripada biasa) selalunya diperlukan. Menentukan galas NU 309 ECP/C3 memastikan bahawa walaupun dalam keadaan terma yang teruk, galas tidak mengalami kelegaan negatif, yang akan mengurangkan hayat perkhidmatannya secara drastik.

Bagi jurutera yang mempunyai peralatan lama, mengetahui pilihan penggantian galas NU 309 yang setara atau tepat NU 309 adalah penting. Sentiasa padankan dimensi, penilaian beban, akhiran reka bentuk (ECP, ECM, dll.), dan gred kelegaan dalaman (mis., C3) untuk memastikan penggantian langsung dan boleh dipercayai. Memahami dengan betul julat suhu operasi galas NU 309 dan keperluan pelinciran juga penting untuk mencapai jangka hayat L10 yang dikira.
